ＴＤＡ１５４３　ＤＡＣ　キットの組み立て方


部品内容です。

回路図

部品配置図

写真の様に基板に部品を配置してください。

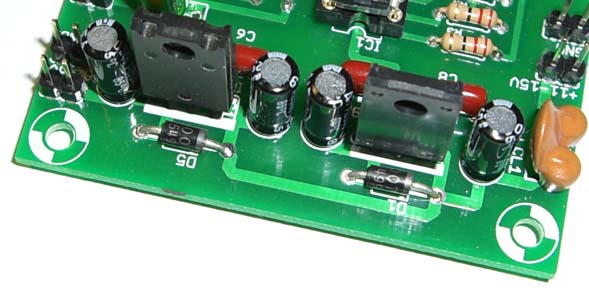

左側のレギュレータが８Ｖ、右側のレギュレータは５Ｖです。
８ＶがＴＤＡ１５４３用、５ＶがＤＡＩ用の電源になります。

基板が完成しましたら、板かケース等に固定してください。

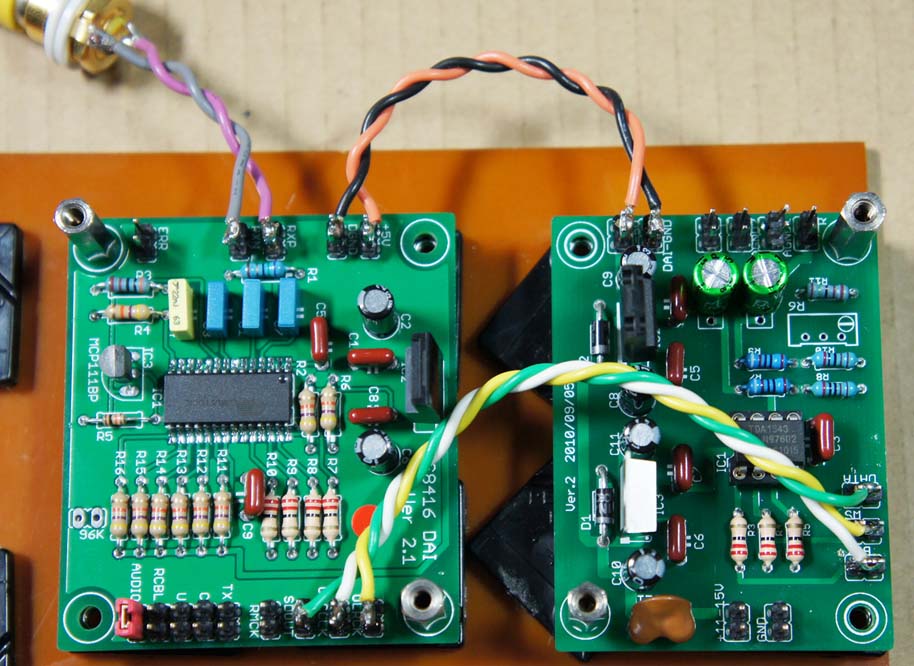

次の写真はデジタル同軸用ＲＣＡジャックの取り付け、ＤＡＩ用電源の結線、デジタル信号の結線を行った状態です。
ＤＡＩとＤＡＣ基板のデジタル信号は以下のように結線してください。

ＤＡＩ側　　　　　　　　　　ＤＡＣ側

ＯＬＲＣＫ　　−−−＞　ＷＳ
ＯＳＣＬＫ　　−−−＞　ＢＣＫ
ＳＤＯＵＴ　　−−−＞　ＤＡＴＡ　　

DAIの電源５VはDACのレギュレータで作っていますので、DACの出力５VとDAIの+5V・GNDを接続してください。

TDA１５４３のフォーマットはＩ２ＳなのでDAIの設定は、AUDIOをショートしてください。


TDA１５４３Aの場合は、Cをショートしてください。（右詰め24bitフォーマット）

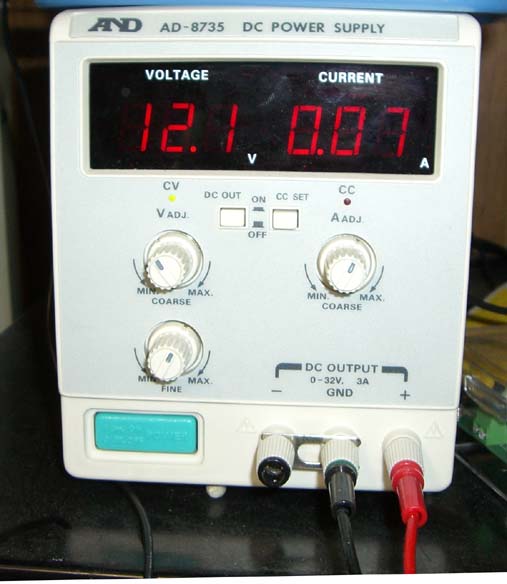

電源は安定したＤＣ１２Ｖを用意してください。秋月電子で販売されているＤＣ１２Ｖのスイッチング電源などが使用できます。

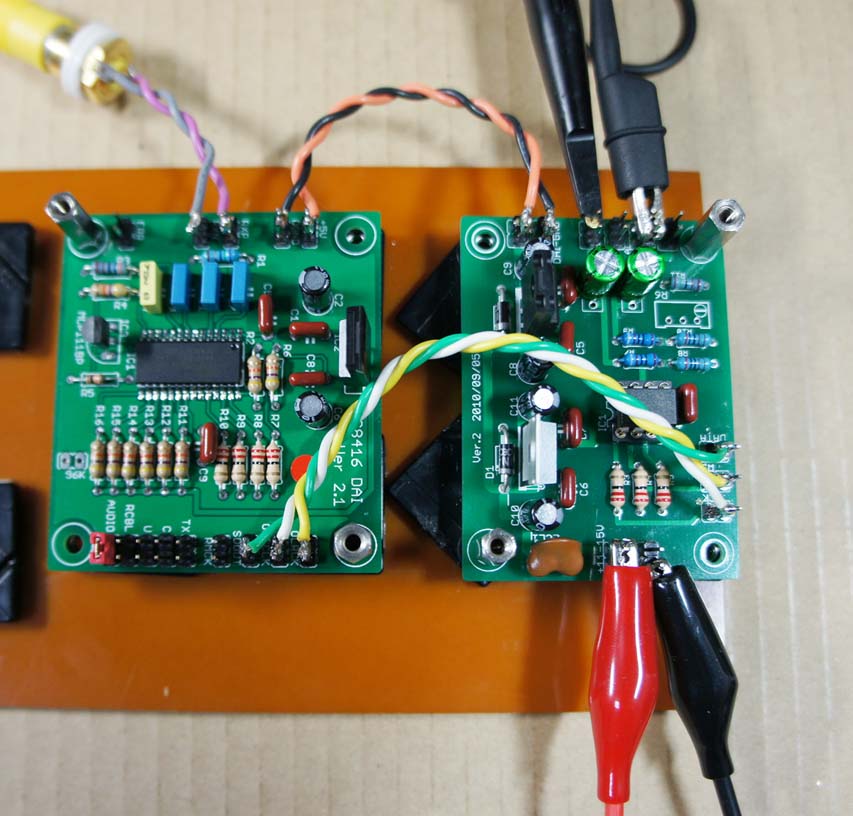

電源をいれて、ＣＤプレイヤのデジタル信号を入力させて、音声が出ているか確認してください。

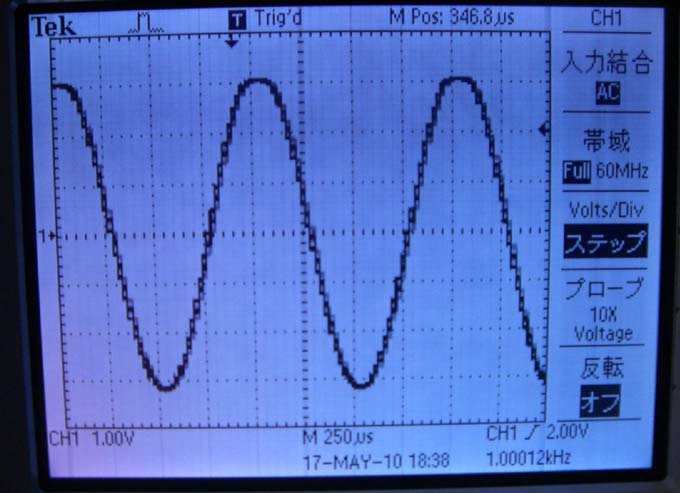

テストＣＤとオシロスコープで確認すると大体このような波形が確認できます。ノンオーバー（フィルター無し）なので階段状の波形となります。

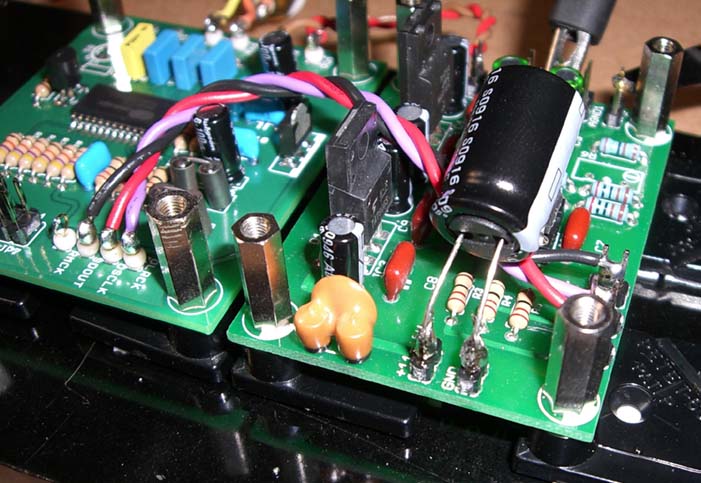

１０００μＦの電解コンデンサを追加すると音質向上するとの報告がありましたので、必要な方は写真のように取り付けてください。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　以上で完成です。



ＰＣＭ２７０６を使用してＵＳＢオーディオを製作する方法です。

使用ケースはケースはタカチのＣＤ−１８０ＤＤです。

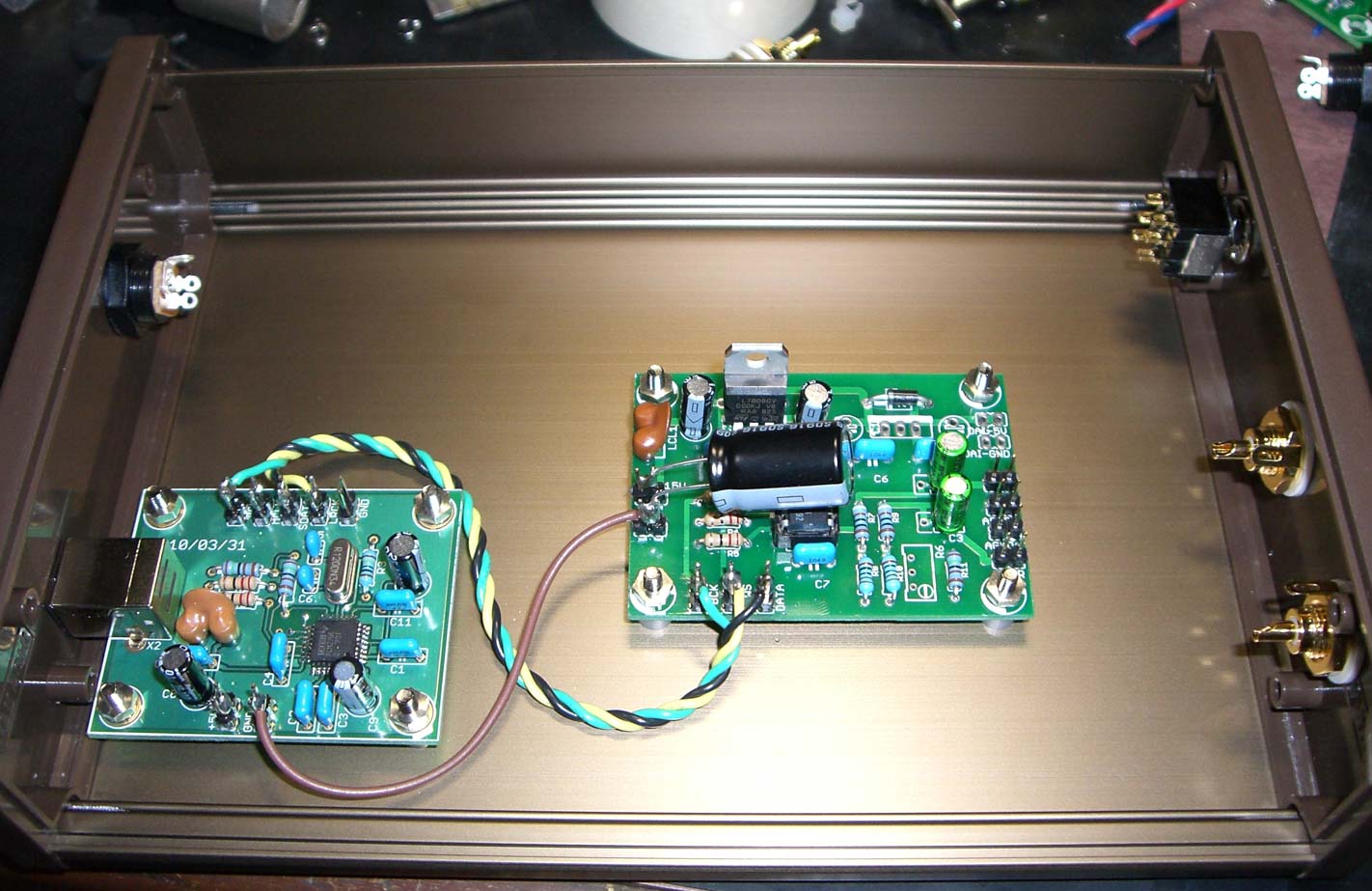

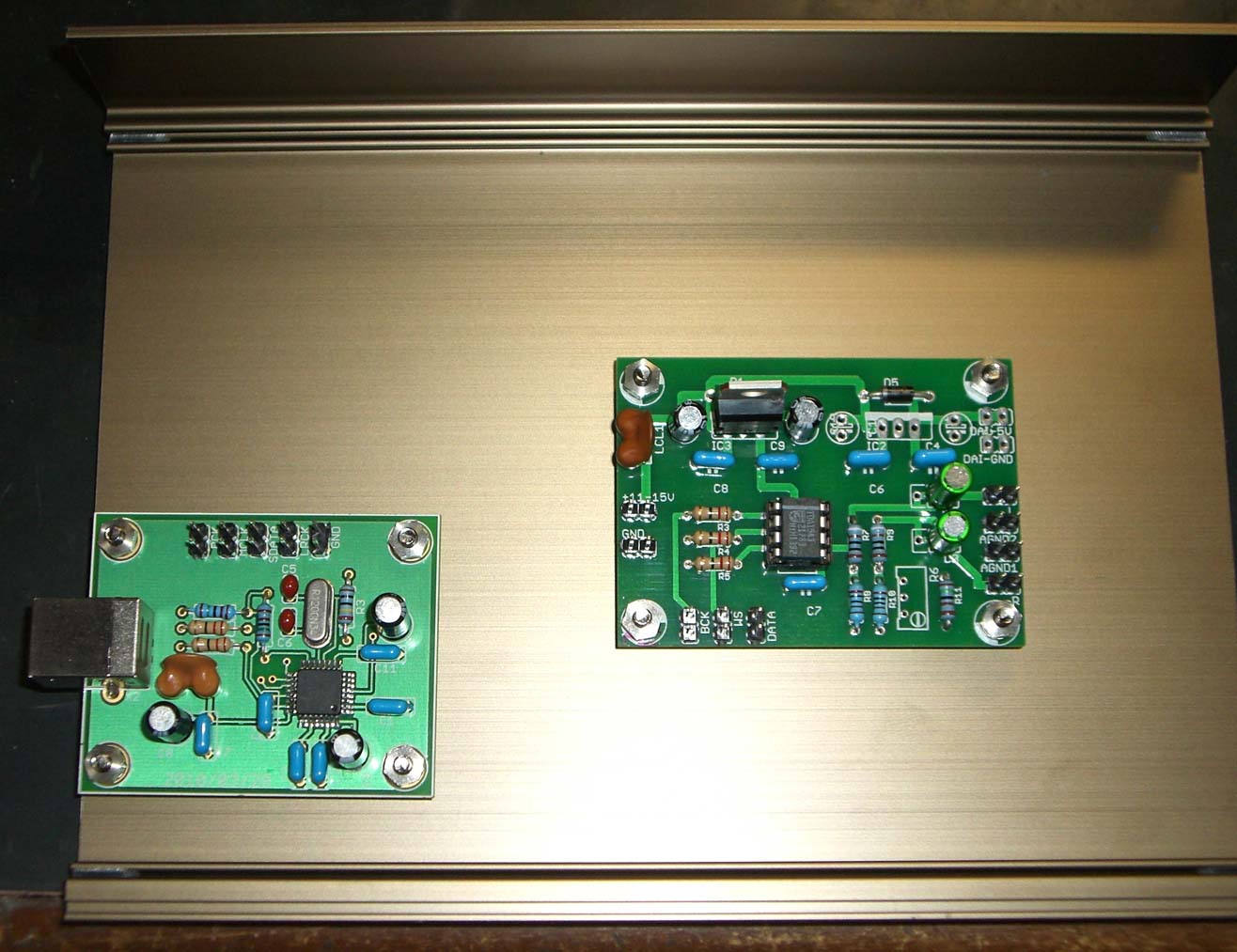

大体こんな感じに配置します。

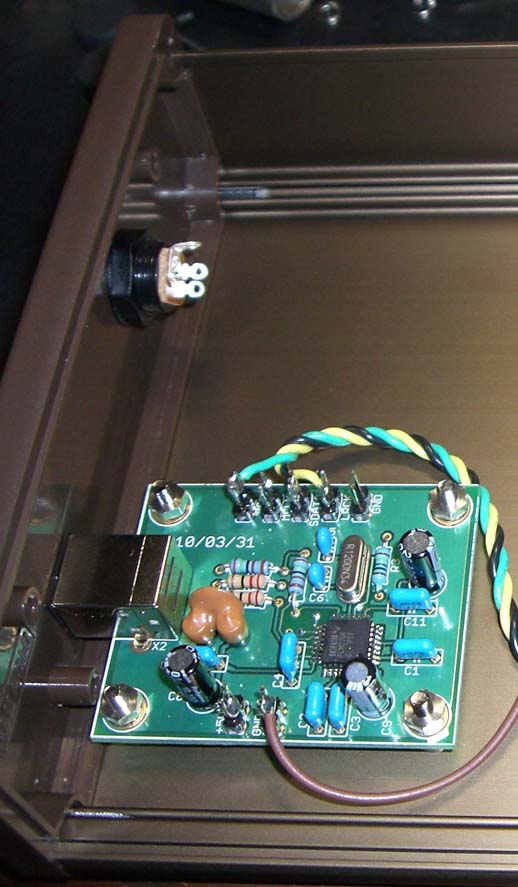

ＰＣＭ2706の配置は、ふたにＵＳＢコネクターがあたる位の場所に配置してください。
そうしないとケーブルが刺さらなくなります。

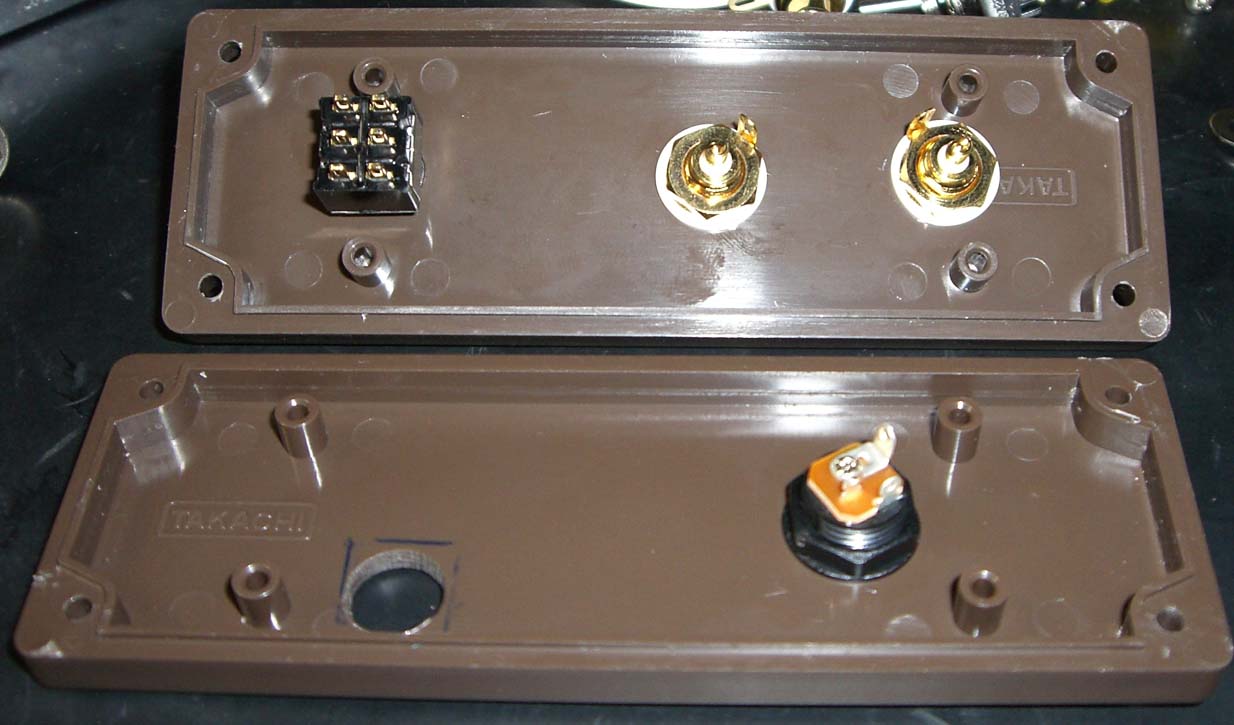

ふたには、ＲＣＡコネクタ、スイッチ、ＤＣジャックを取り付けます。

音声データーとＧＮＤを配線します。
　　　　　ＰＣＭ２７０６側 　　　　　　　　　　　ＴＤＡ１５４３側
　　　　　　　　ＢＣＫ　　　　　 ------------> BCK
　　　　　　　　ＳＤＡＴＡ　　　 ------------> DATA
　　　　　　　　ＬＲＣＫ　　　　 ------------> WS


出来れば、ＰＣとＤＡＣ間は電気的に分離した方がいいのですが、アイソレーションＩＣなどを用意しなければならず今回は採用していません。
どうしてもＰＣと分離を行いたい方はＵＳＢで分離してください。ＵＳＢアイソレーションを購入すれば可能です。
ＵＳＢアイソレーション出来る商品に以下の物があります。（2010/07/15　現在）
http://strawberry-linux.com/catalog/items?code=15043

音声、電源を配線します。
ＴＤＡ１５４３はＤＣ１２Ｖを使用します。


動作確認には、サウンドチェックＣＤをリッピングすれば簡単に行えます。

外部電源　ＤＣ１２Ｖを使用せずにＵＳＢからの電源のみで動作させる方法もあります。
その場合はＴＤＡ１５４３をＤＣ５Ｖで動作させるか、ＤＣ−ＤＣ電源で昇圧させる方法がありますが、
５Ｖ駆動に変えるとＴＤＡ１５４３の出力電流も変化する為、Ｉ／Ｖの抵抗値も変更しなければなりません、
調整にはオシロスコープが必要です。

ＤＣ−ＤＣ電源を使用することをお勧めします。

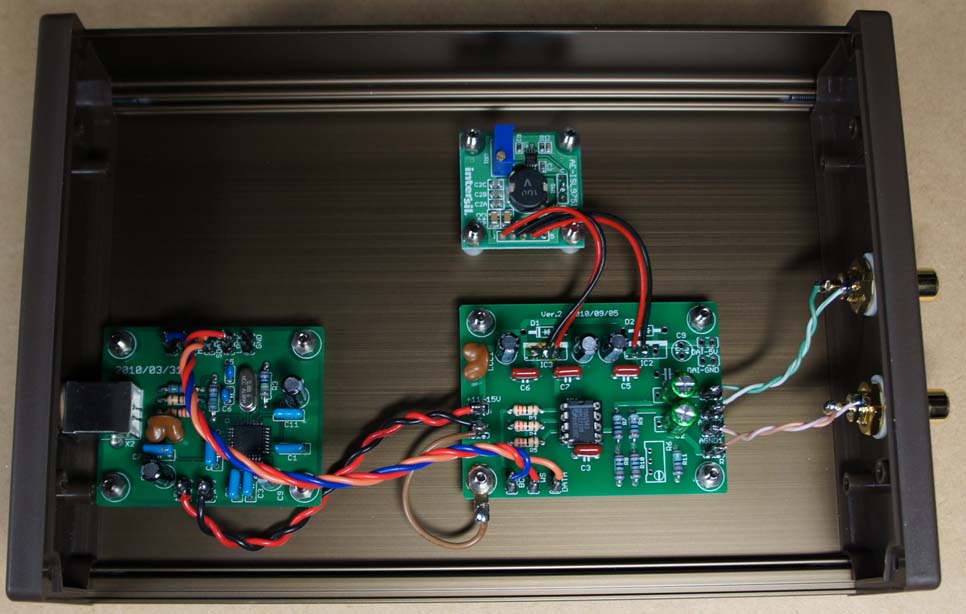

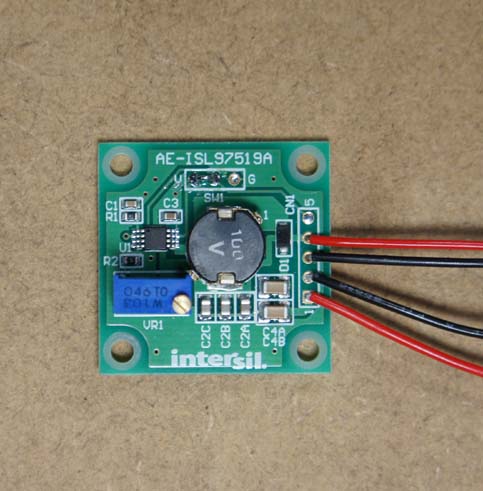

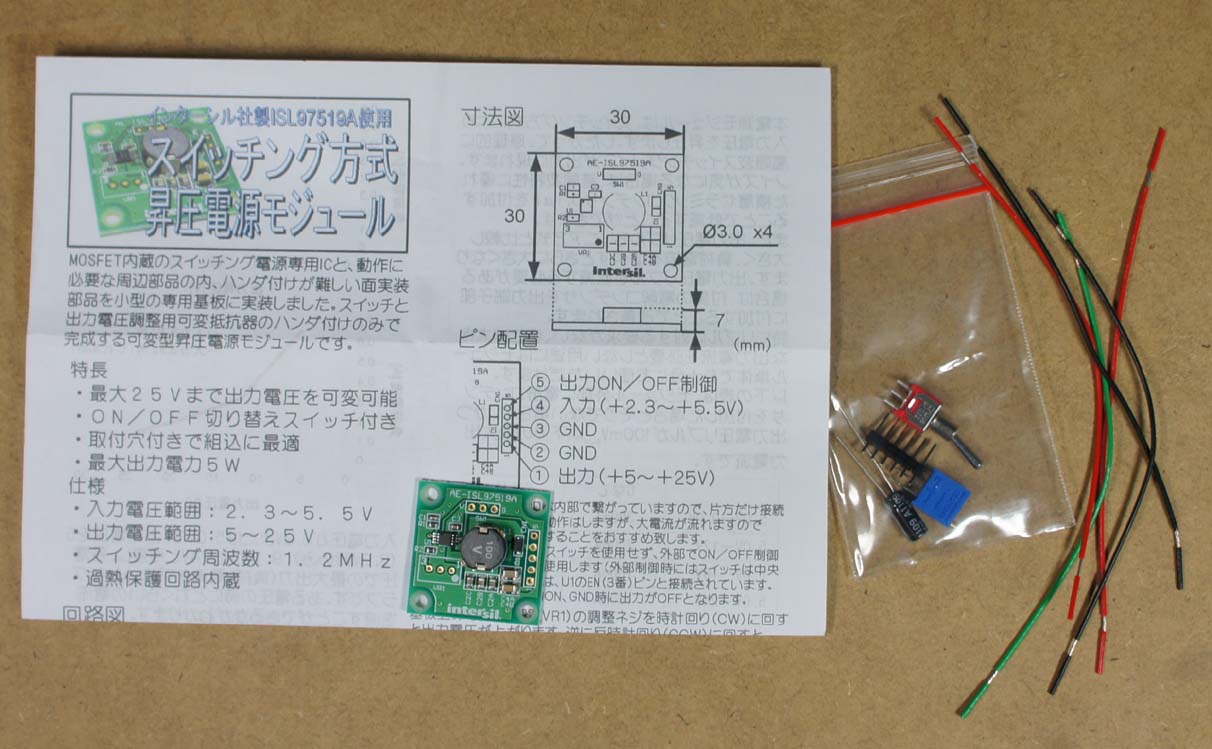

今回使用するＤＣ−ＤＣ電源は秋月電子で販売されている「昇圧電源モジュール」です。
これで、ＵＳＢの＋５Ｖを＋８Ｖに昇圧します。


この電源は完成品なので、配線と半固定をつけるだけです。スイッチは取り付けても構いませんが、
スイッチは使用しないので、ジャンパー線で固定して使用します。

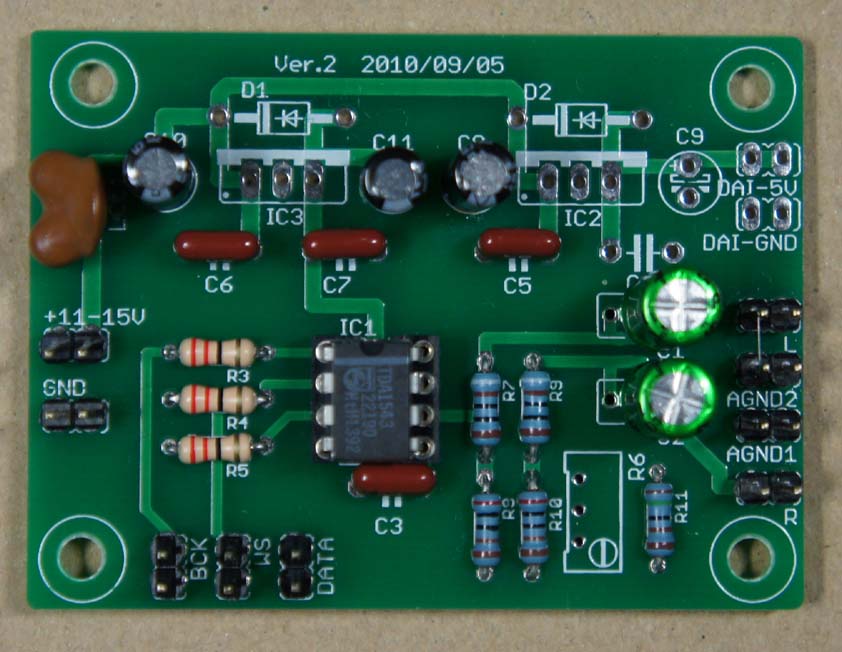

ＴＤＡ１５４３の基板はレギュレータとダイオードを取り付けません。


電源モジュールの出力が最低になるように半固定を反時計回りに回しておいて、
通電して徐々に上げて８Ｖにしてください。
