１．単一電源で動く。
２．１つのICで２ｃｈ（ステレオ）
３．Ｉ／Ｖ変換は抵抗でよい 。
４．安い（高くて１０００円安ければ５００円以下で入手できる）
５．８ピン ＤＩＰで、設定が無く、入力信号も３線のみ。（超簡単）
欠点
１．ＩＣの入手が難しい。
２．オーケストラ演奏などの再生には向かない。(そうでも無いよとの意見もあります。）
ＴＤＡ１５４３とＴＤＡ１５４３Ａの２種類があります。
自分が使用しているのは、ＴＤＡ１５４３Ａです、よくＨＰ紹介されているのはＡが無い方です。
違いはフォーマットだけですので、それ以外は同じように使えます。（差し替え可能）
ＴＤＡ１５４３を使ったＤＡＣをヤフーオークションに出品していますが、
基本的にＤＡＣを作って見たい方向けの研究用です。自分で修理できる方、電気に詳しい方向けですので、
その辺を理解の上購入してください。
２４時間エージング検査を行って発送していますので、届いて動かないなどのトラブルは全くありません。
補修部品も保管していますので、部品の供給は行います。
出品しているＤＡＣの内部です。
ＤＡＣ部とＤＡＩの２枚基板で構成しています。

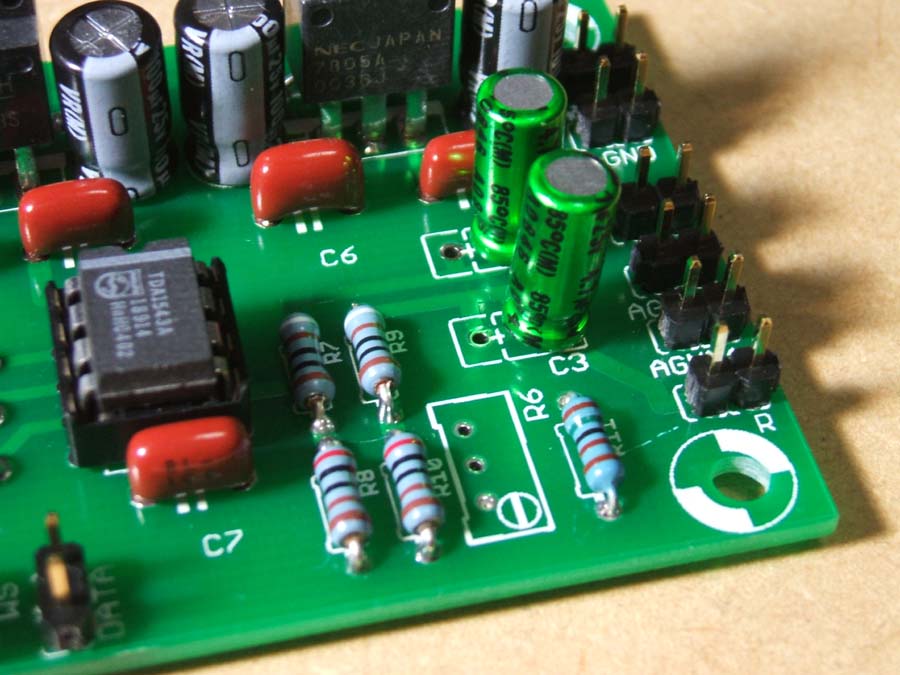

ＤＡＣ部です。
ＴＤＡ１５４３Ａを８Ｖで動かしています。もうひとつのレギュレータは５ＶでＤＡＩ用です。
レギュレータが８Ｖなので１２Ｖの電源を使用しています。
ＤＡＩからの ビットクロック、シリアル音声信号、Ｌ／Ｒ信号を接続しています。
ＴＤＡ１５４３は電流出力なので電流から電圧に変換しなければなりません、Ｉ／Ｖ変換には抵抗を使用しています。
最初３ＫΩでしたが、若干高すぎる為２．９１ＫΩに下げました。
カップリングコンデンサは、４．７μＦです。ニチコン、オーディオ微少信号回路用両極性品を使用しています。

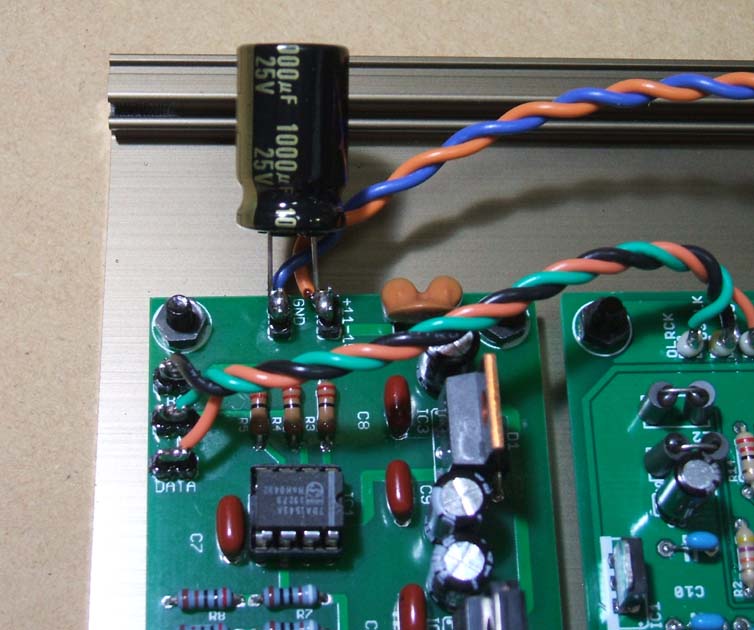

購入者からのアドバイスで１０００μＦのコンデンサを電源に追加しています。
このＴＤＡ１５４３のＤＡＣはフィルターという物が一切ありません。
ノンオーバーDACと言われているものです。ＣＤに記録されている信号がそのままでてきます。
階段状で、「こんなので良い音が出るの？」と思いたくなりますが、実際この程度の信号しかＣＤに入っていない事になります。
市販のDACはデジタルフィルター、ローパスフィルター等がついているのが普通です。これらが一切ありません。
ただし、CDに入っている音を加工無しで聞く事ができます。
再生中ノイズ等は全く有りません市販品のＤＡＣと同じように使用できます。
ノンオーバー式ＤＡＣはアンプによってはスピーカー等を壊す危険があります。
ＤＣアンプは持っていませんがＤＣアンプには繋がない方が無難です。
また、このＤＡＣを使う上で問題はポップ音が大きいので、アンプの電源を入れる前にＤＡＣの電源を入れるなどの工夫が必要です。
使用上問題が少ないアンプとして、真空管式アンプ、プリアンプがあります。
一応 市販品のアンプに接続しても全く問題はありません。（ＤＡＣの電源を先に入れてください）

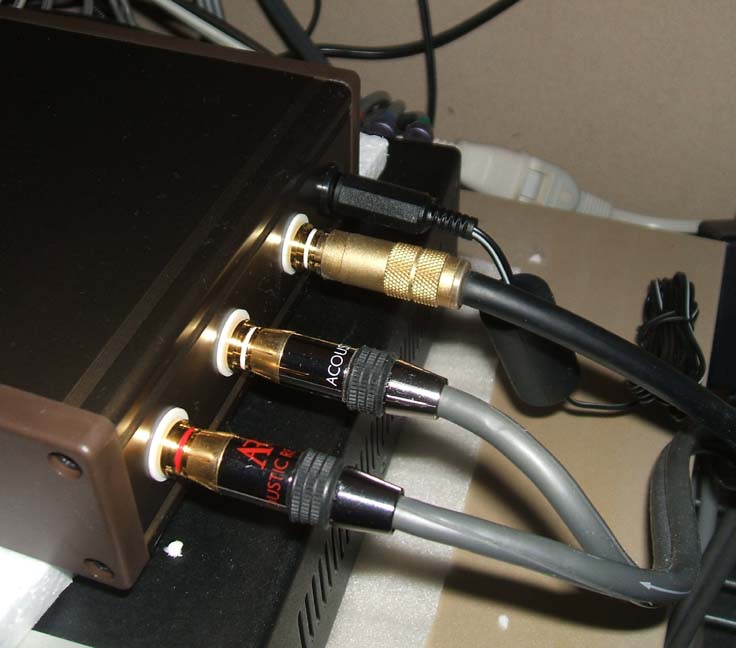

入力は同軸１系統のみです。光対応にすると製作の手間がかかりすぎる為対応していません。
４８ｋＨｚに対応しているので映画のＤＶＤ再生などにも使用できます。９６ｋＨｚまで対応しています。

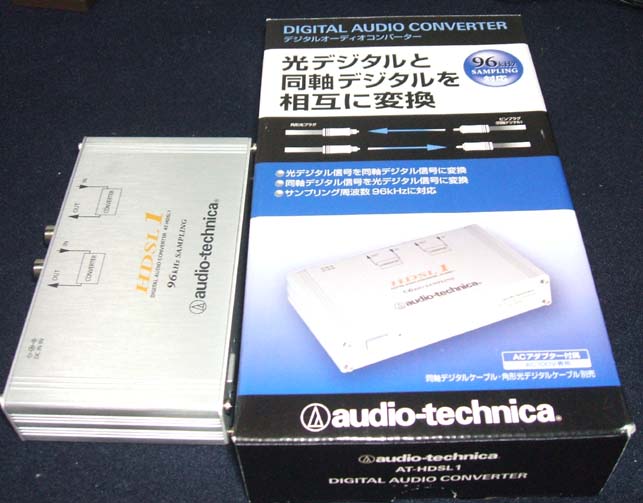

光出力しか無い場合は、変換器を利用してください。
ＣＤ再生時には問題ないのですが、ＤＶＤの場合ドルビーデジタルで出力されていますので、

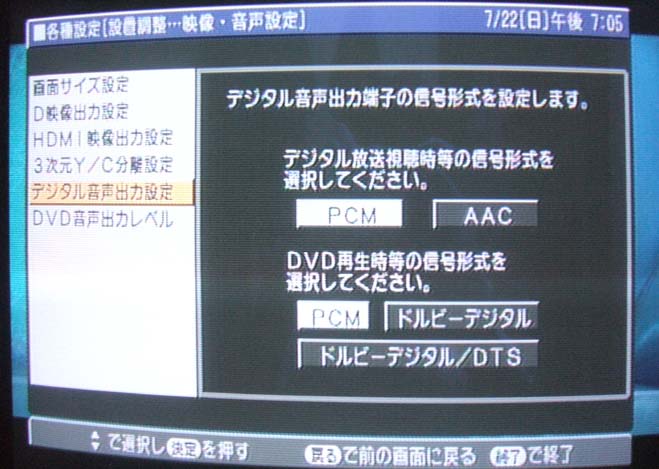

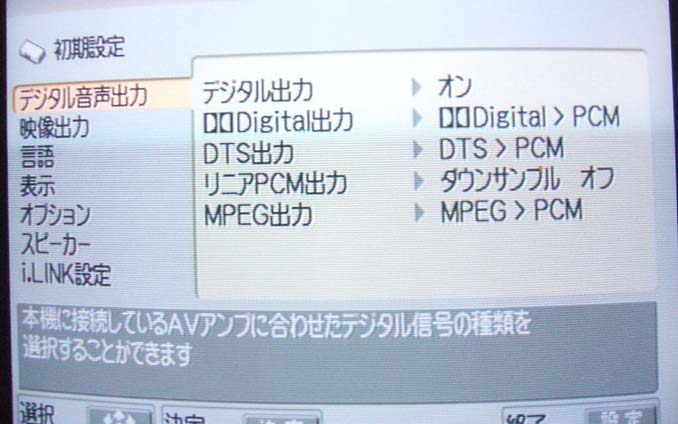

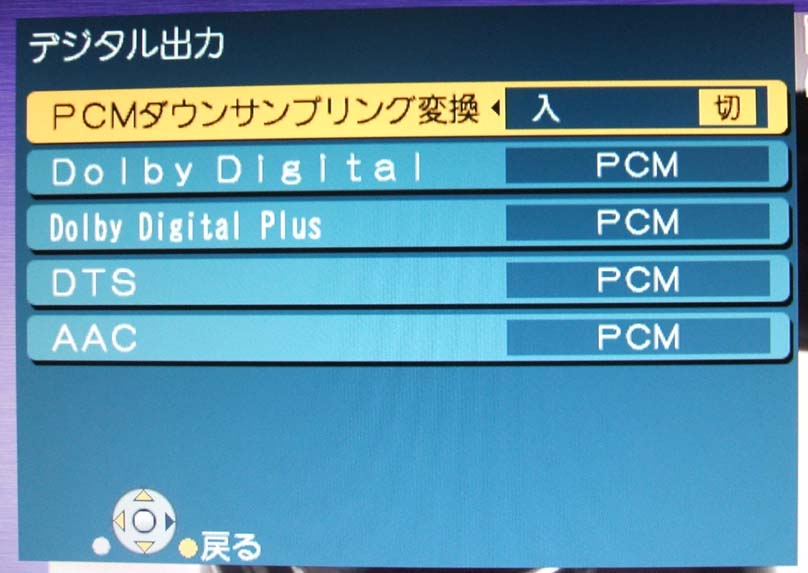

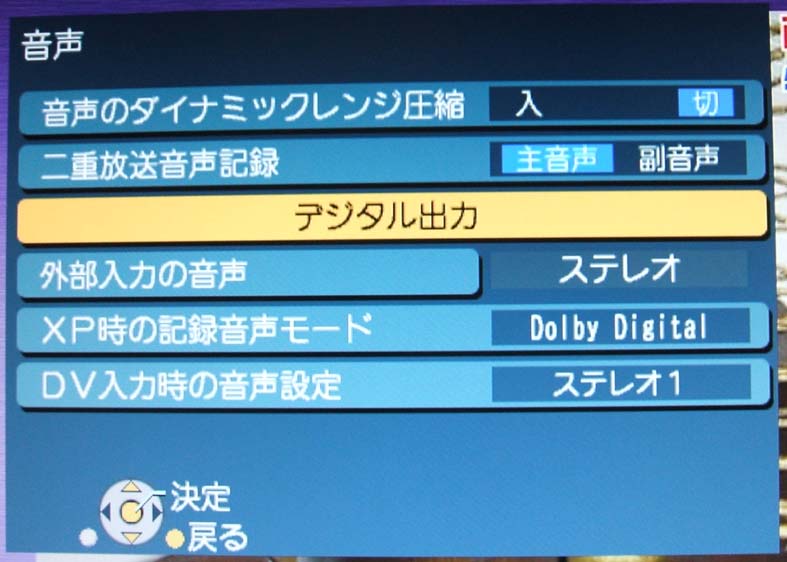

ブルーレイ・ＤＶＤプレイヤーを再生に使う場合、出力をＰＣＭモードに切り替えてください。ただし２ｃｈでの出力となります。
オーディオをやっている方でデジタル時代なのに単体ＤＡＣの存在を知らない方
いい音で聴きたければ高価なプレイヤーを買うしか無いと思っている方が大勢います。
（市販の単体ＤＡＣも高価だけど・・・）
地上デジタル放送に移行して、音声もすべてデジタルとなりＣＤ以上の音質がタダ当然で入手出来るようになりました。
音楽番組などＤＶＤに焼けば市販品以上の物を入手する事が出来る時代になっています。

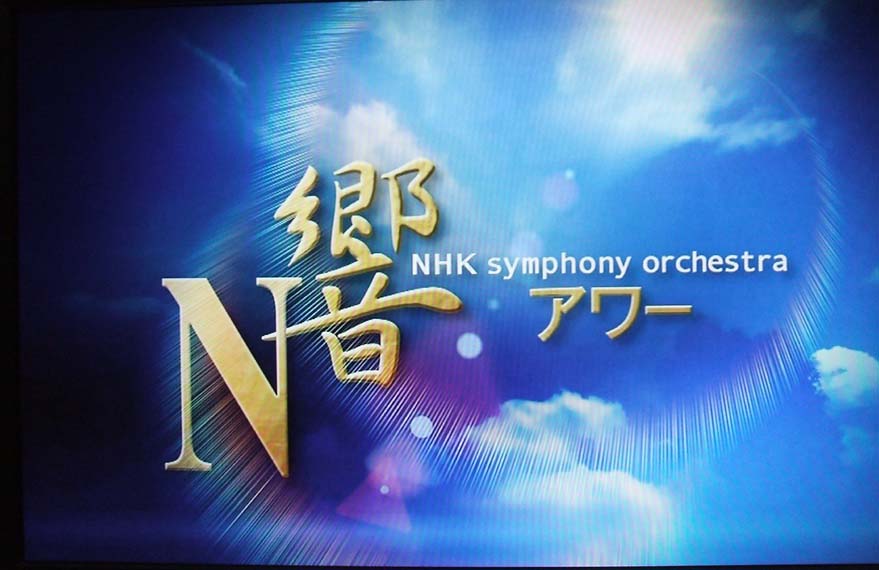

クラシックの好きな方がＮＨＫで放送されている、「Ｎ響アワー」をブルーレイやＤＶＤプレイヤーで再生していると思います。
もしこれを別のシステムで再生させたい、たとえば真空管アンプを使用したいと考えます。（ＡＶアンプは嫌いとか）
ブルーレイやＤＶＤプレイヤーにはＤＡＣが付いていますので、そのままアナログでアンプと接続すればいいと思えます。
ところが、プレイヤーにオマケ程度のＤＡＣしか付属していなかった場合はそれなりの音しかでません。
デジタルの音声をアナログに変換する一番肝心な部分が悪ければ、後どんなアンプ、スピーカーを接続しても意味はありません。
そこで、単体ＤＡＣの必要性が出てきます。
気に入った音のＤＡＣに出会えれば、プレイヤーが故障して交換しても音が変わる事はありません。
ＤＡＣはモーター類があるわけではないので、大事にすれば一生使用出来る物です。（保障はしませんが）
市販品のＤＡＣは高価な物ばかりで、デジタルフィルター、サンプルレート、Ｉ／Ｖ変換 を変える事により高音質を争っています。
ＴＤＡ１５４３のＤＡＣはそれが一切無い単純なＤＡＣで、市販品として販売される事がほとんど無いＤＡＣです。
最近は（2012年）、中国製の格安ＤＡＣが出回るようになりましたが・・・
元々、ＤＡＣ自作を行いたい方の研究用として完成品の出品を始めたのですが、思っていたより音が良く自分は真空管式につないで使用していますが非常に高音質で、弦楽器の音の響きが全く違います。
レコードを聞いているのでは無いかと錯覚することさえあります。
友達に配るからと数台まとめて購入してくれた方が結構います。愛知県の人には何台売ったかわからないくらい売りました。
「この音は、このＤＡＣからしか出ない」と評判はいいようです。
４０００円位のＤＶＤプレイヤーにこのＤＡＣ繋いで、「高級機以上！」と言ってくれた方もいます。
以下は、現在出品（不定期）しているTDA１５４３を使った完成品DACの制作工程の写真です。
ケースはタカチの「U17-5-12DD」 です。
ここで通電して動作チェック
これで完成です。（途中の説明がなくてゴメン）
