マイコンでコインセレクター（コインアクセプター）を使う方法

ゲームセンターや自動販売機には必ずついているコインセレクターですが、中国製のコインセレクターが１０００〜４０００円程度で販売されています。
左のコインセレクターは４０００円で楽天にて購入、右はアリエックスエクスプレスで８００円程度だったと思います。
若干動作が違うようですがどちらも同じように使用できます。

マイコンでコインセレクターが使えると自動販売機などを自作出来るようになります。
接続方法はそれほど難しくは無いですが、あまり説明したサイトが少ないと思い掲載する事にしました。
ここではマイコンとコインセレクターを接続する方法を説明します。

コインセレクターの値段によって不正対策の機能に違いがありますが、今回はコインが投入された信号のみを使用します。
コインセレクターを購入すると必ず４Pｉｎのハーネスが付属します。
あと説明書が付いていない場合があります・・・・


ピン内容は

１：＋１２Ｖ（赤）
　　ＣＯＵＮＴＥＲ（＋　灰）
２：コイン投入信号（白）
３：ＧＮＤ　（黒）
４：ＣＯＵＮＴＥＲ（＋　灰）

です。

安定した１２Ｖの電源を供給すれば動作します。
電源を入れるとコイルが動作して、「カチ」と音がします。
ちなみに、安かった（800円）方は電源を入れても全く何も動作しません、（最初不良品かと思った） 設定した硬貨を通過させる時のみコイルが動作します。

コインを挟み入れる箇所がありますので、通過させたいコインを入れます、５円や５０円などの穴の開いたコインは使用出来ません。

とりあえず１００円を入れてみます。


セレクターのパネルを垂直になるように立ててください。（極めて重要）
電源１２Ｖを入れて100円を投入して問題が無ければコインは通過して後ろに落ちます。


試しに１０円玉を入れてみます。
そのまま返却口に流れていくか詰まります、詰まった場合は返却レバーを回してください。

コインセレクターの信号回路はオープンコレクターです。
オープンコレクター回路は二つあります、カウンター用とコイン投入信号です。
カウンター用とコイン信号の二つがあるのは不正確認の為です。
カウンター用は投入されたコインの枚数のみを記録するカウンターで別装置で設置します。（単体カウンターが販売されています。）
今回はコイン投入信号のみ使用します。

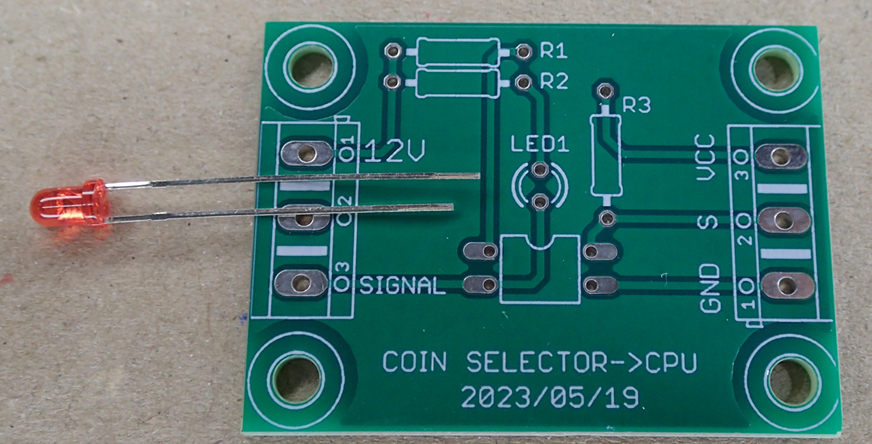

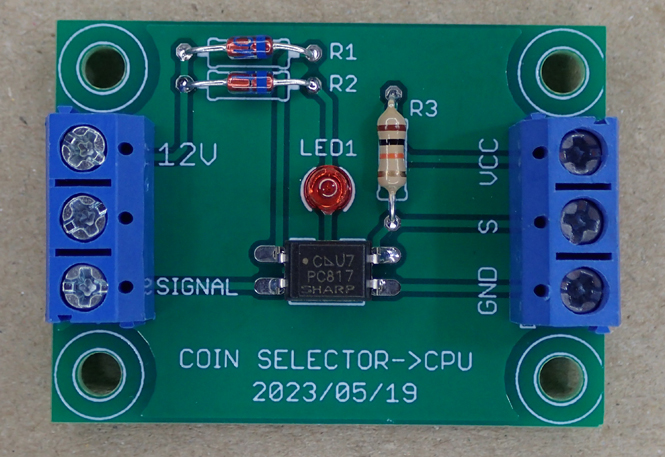

コインからの信号は１２Ｖですので信号変換としてフォトカプラを使用します。
通常ＨＩＧＨレベルでコインが投入されるとＬＯＷに落ちます、その信号をマイコンで読み込みます。
マイコンには外部割込み専用ポートがありますのでそれに接続します。

Ｒ１・Ｒ２：６８０Ω
Ｒ３：１０ｋΩ

設定枚数の硬貨が投入されればサービスを開始するようにマイコンで制御を行います。
考えられるサービスは、
電気を供給する、水を供給する、商品を提供する、音声を流す、駐車場を提供する、などがあります。

試しにお金を投入すると音声を再生する装置を製作します。

　　　　　　　　　　　　　　　　　　　　構成図　　　


実際に配線すると写真のようになります。
今回使用しているPIC16F1938やDFplayerは私が公開しているプリント基板を使用しています。

プログラムはここ　DFPlayerで公開したプログラムを改造して作成しています。
実際動作している動画をYouTubeにアップしました。
自動販売機自作　お寺や納骨堂に設置しませんか？ - YouTube

使用した音源はすべてフリー音源です。

”お経 フリー音源”、”木魚　フリー音源”、”チーン　フリー音源”　で検索してください。
