入力テスト用 スイッチ基板
９個の押しボタンを操作できます。
タクトスイッチを押していないとき Ｈigh、押すとＬowになります。
回路図
部品は、
Ｒ１〜Ｒ９がプルアップ抵抗 １０ｋΩ、
Ｃ１〜Ｃ９がチャタリング軽減用フィルムコンデンサ 0.1μＦ(5mm幅）
入出力端子に小型ターミナルブロック３P
S1〜S9 タクトスイッチ
取り付けてください。
スイッチ基板の＋とＧにマイコンと同じ電源電圧を供給してください。
内蔵プルアップを使用して過電流防止が必要な場合にジャンパーはそのままで
電流制限抵抗を取り付けます。（mbedなど。）
ほとんどの場合そのような必要が無いと思いますので、ジャンパーをはんだ付けして接続してください。

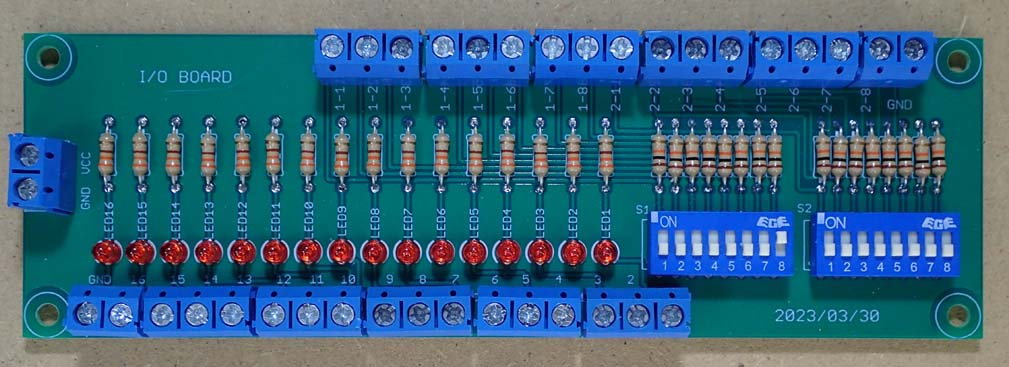

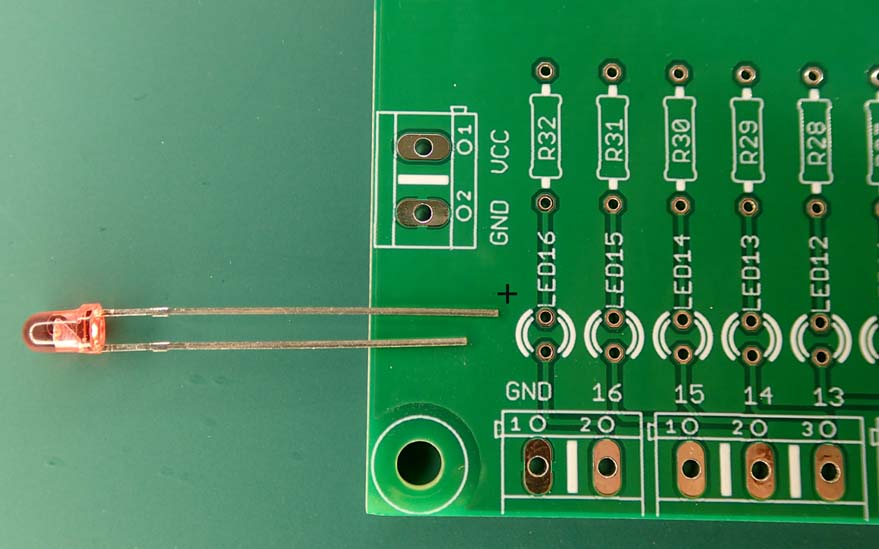

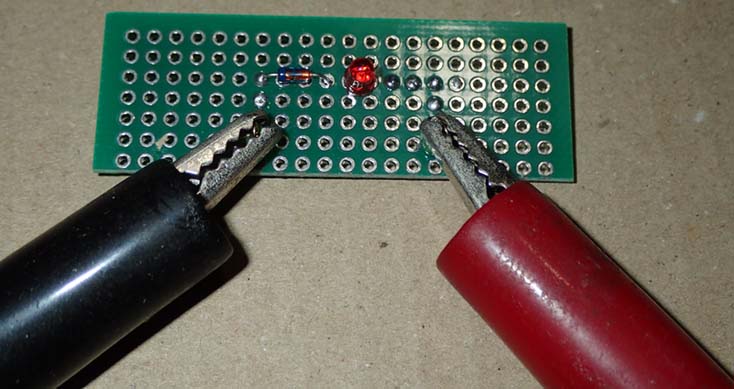

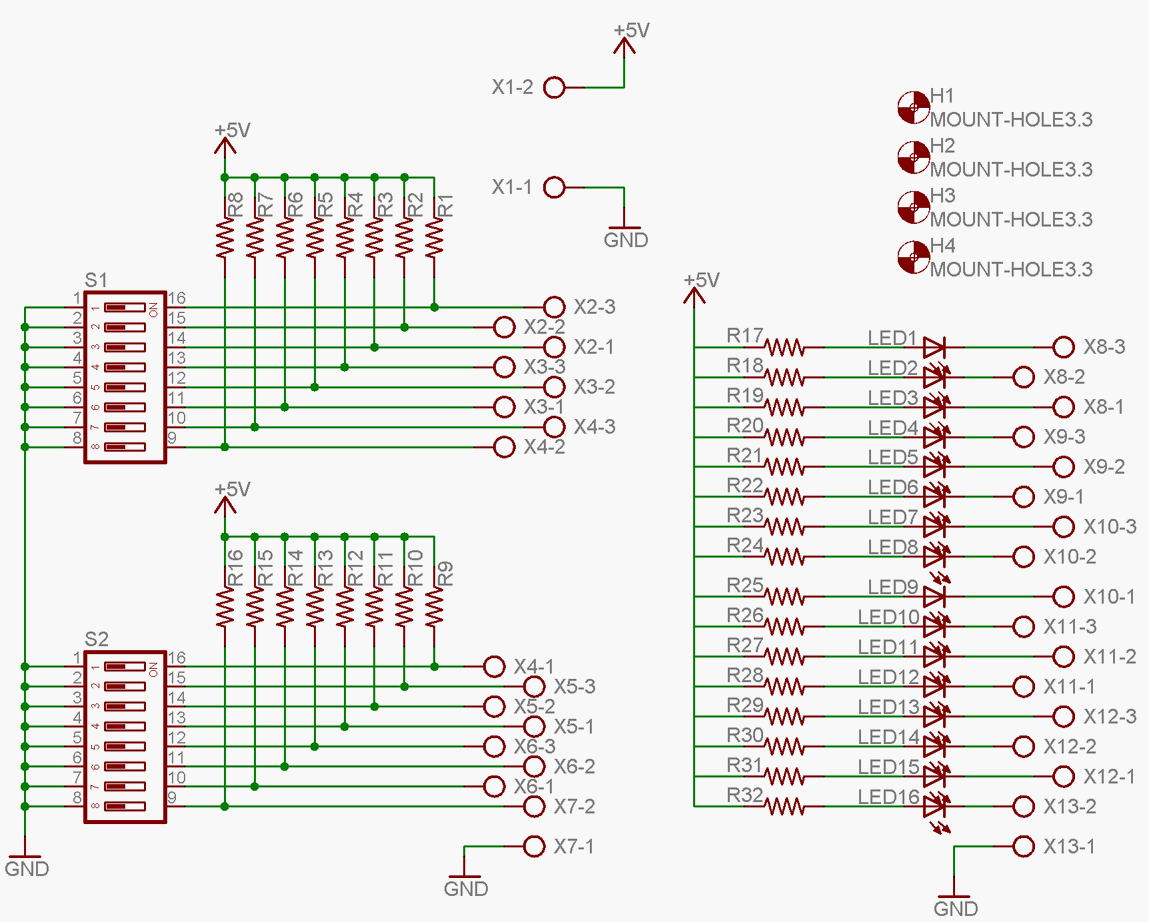

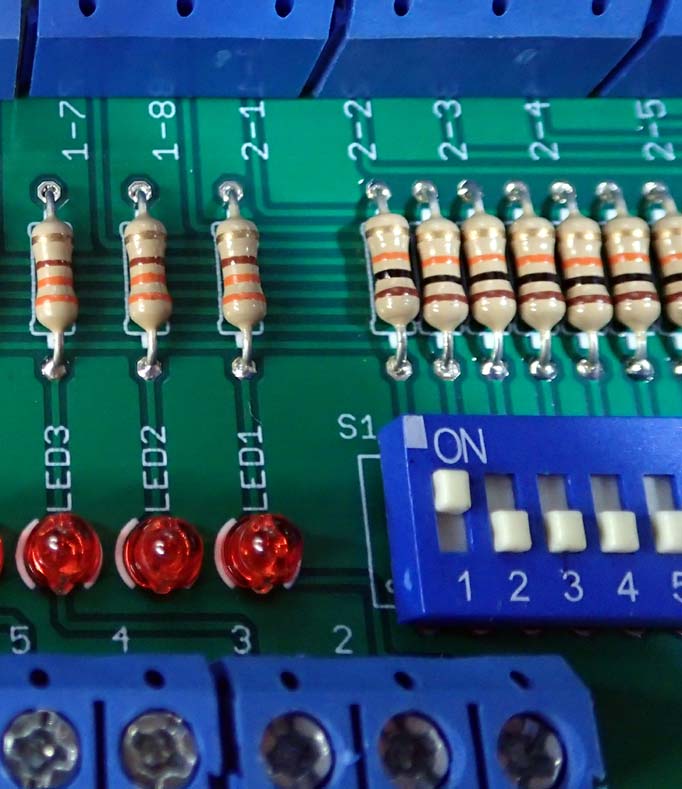

出力確認用基板 （工事中）
