ある方からナショナルセミコンダクターのオペアンプ「LME49710」を使用したフォノアンプを作ってくれないかとの
連絡で、調べてみたところ、回路が比較的簡単だったのと、最近興味があったＭＣ型だったので、
作って見る事にしました。ＭＭ型にも変更出来ます。
電源は±１５Ｖを使用します。
アプリケーションノートは、ここ
前は日本語でのアプリケーションノートが存在していたのですが、今はＷｅｂ上で見つからず・・・
「LME49710」以外のＯＰＡＭＰに変更することは出来ません。

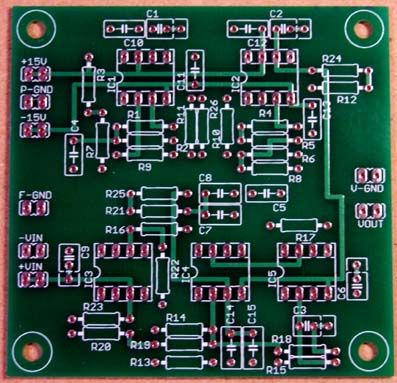

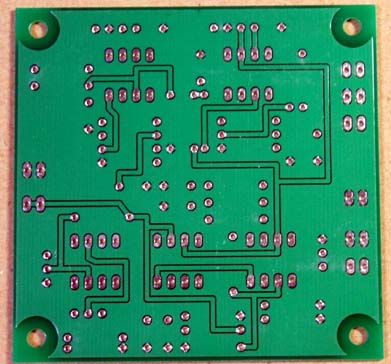

基板サイズは ６６ｘ６８ｍｍです。
基板化する事ばかり考えて書いた回路図の為、
部品番号の並びが悪いので、注意してください。
また、アプリケーションノートの部品番号と、今回の基板の部品番号は一致していません。
部品をつけた状態です。（現在の物と若干違います。）
このフォノイコライザーアンプは、上2個のOPAMPは電源部で、下3個がアンプ部分となります。
低ノイズにする為ＯＰＡＭＰで電源を構成しています。（詳しくはアプリケーションノートを参考にしてください。）
2個のＯＰＡＭＰを使用せず、電池駆動にする方法もあります。
非常に外部からのノイズに影響を受けます。フォノ入力側のラインに手が近くにあるだけでノイズが出ます。
その為、シールドのしっかり出来るケースに入れる必要があります。
ＭＭ型に変更したい場合は、Ｒ１３とＲ２２を変更します。
テストでＲ１３を７５Ω、Ｒ２２を3KΩに変更して試聴してみた所問題なく
使用できました。
ＭＭ型の場合 3000/75＝40倍＝32.04db
ＭＣ型の場合 3300/20＝165倍＝44db
Ｒ２２をそのままで、Ｒ１３を切り替えるか、並列に抵抗を入れて値を変える方法で
ＭＣ／ＭＭ両方に対応が可能になります。（最初からそうすればよかった！）
