電子ボリューム、ＰＧＡ２３１１キットの製作方法
電子ボリュームは、ＰＧＡ２３１１基板とコントロール基板の2枚で構成されています。
チャンネル数を増やし易くする為に、この方法にしました。

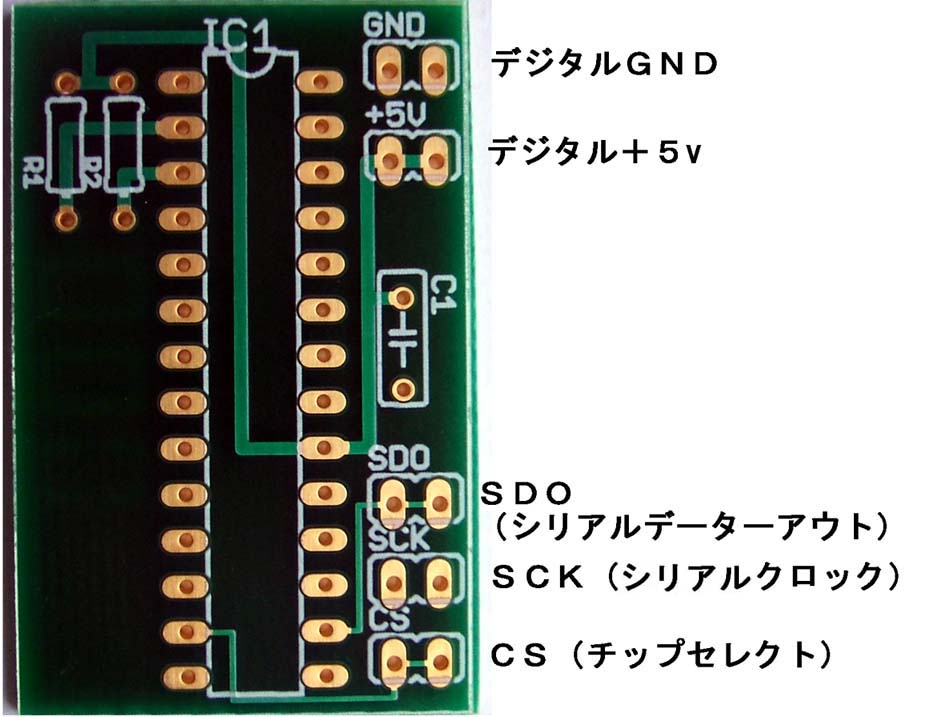

コントロール基板です。マイコンには、「ＰＩＣ１６Ｆ８８６」を使用しています。
クロックを内臓していますので、クリスタルは不要です。
ＰＧＡ２３１１をコントロールする通信にはＳＰＩを使用します。
電源＋５Ｖが必要です。
ＰＧＡ２３１１基板を４枚（８ＣＨ）制御出来るようにプログラムしています。（８ＣＨすべて同じ音量）
内臓のＥＥＰＲＯＭに音量を随時記憶しているので、電源を切っても切る前の音量から始まります。
ＰＧＡ２３１１の基板です。一つで２ＣＨのゲインを変更する事ができます。
チャンネルを増やす場合、この基板を増やすだけで済みます。
電源は、デジタル用＋５Ｖ、アナログ±５Ｖが必要です。
アナログ＋５Ｖとデジタル ５Ｖは共通にしても問題無いようです。

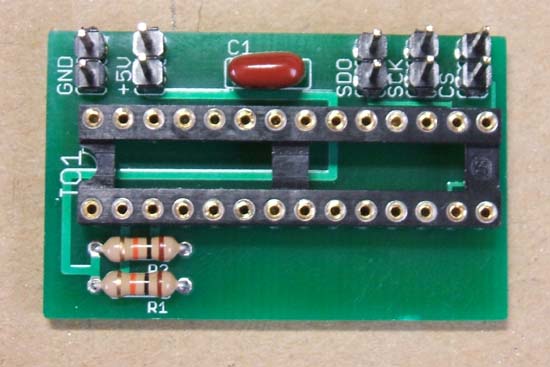

コントロール基板に部品を取り付けた状態です。
２８ＰＩＣソケット、コンデンサ（０．１μ）、抵抗２本 １０Ｋオームを取り付けます。
ローターリーエンコーダーをつけます。
端子の取り付け位置は決まっています。左から Ａ，Ｂ，ＧＮＤです。
秋月電子で販売されているエンコーダー以外の動作保障はしていません。
ゲインの変更はロータリーエンコーダーのみとなっています。
抵抗のボリュームのように１回転ではありません。
何度もグルグル回す必要があります。１００ステップです。
１ステップは、0.5dbです。
基板とエンコーダーを ホットボンド、エポキシ系接着剤で固定した方がいいです。
塗る時はＰＩＣに接着剤が付かないように注意してください。

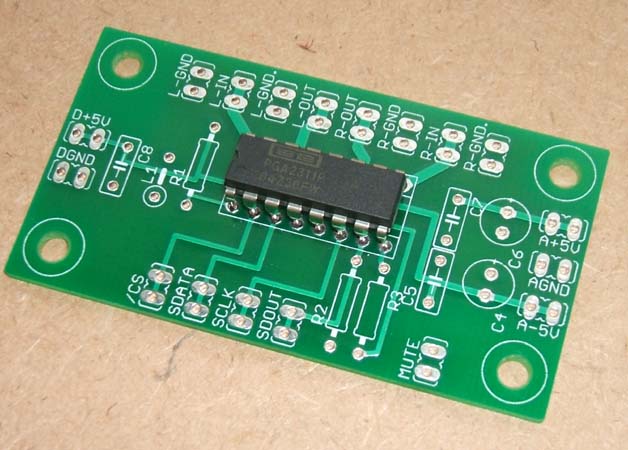

ＰＧＡ２３１１基板に部品を取り付けた状態です。
コンデンサー ０．１μ ３個、１００μＦ ２個、抵抗、１０Ｋオーム ２本。
ＰＧＡ２３１１基板を追加するときは、１００Ｋオームの抵抗を追加します。
（キットに100Kは付属しません。）
デジタルとアナログのＧＮＤをつなぐＬ１は接続していません。
ソケットを使わず直接半田付けするとさらに良いと思います。
マイコン基板とＰＧＡ２３１１は、３線接続します。
ＳＰＩ通信の為 あまり配線は長く出来ません。トータルで３０cm程度とお考えください。
コントロール基板 ＰＧＡ２３１１基板
ＳＤＯ -----------＞ＳＤＡＴＡ
ＳＣＫ -----------＞ＳＣＬＫ
ＣＳ -----------＞／ＣＳ
動作チェックを行っている様子です。
４チャンネルでの動作チェックを行っています。
±５Ｖを用意しなければなりません。これが結構面倒です。
写真のテストでは、ＤＣ−ＤＣ電源を利用しています。（現在 試作中）

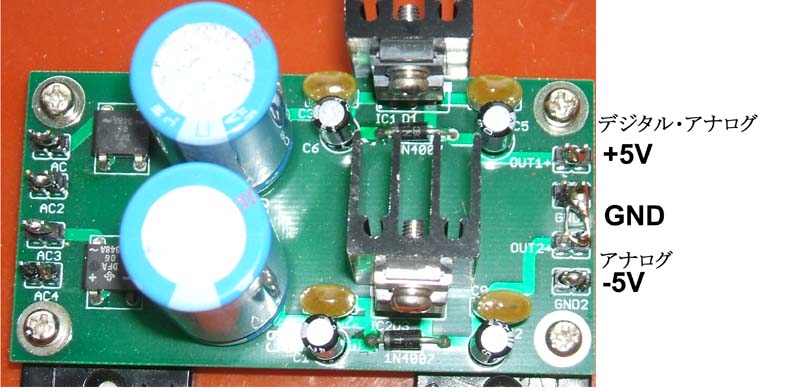

私がオークションで出品している、電源キットが利用できます。
アナログ＋５Ｖと、デジタル＋５Ｖは共用しても構いません。
トランスは ２時側が ＡＣ９Ｖ ｘ ２ の物です。
GND1とＯＵＴ２はリード線のあまりなどで接続してください。
ここがＧＮＤになります。
プログラムの方は８ＣＨまで確認していますが、配線が長くなると誤動作をしていまいます。
4枚使用する方はオシロスコープなどで波形を調べて、確実に動作しているか確認の上使用
してください。
オシロスコープなどが無い場合、最初の動作チェックを行うときは、
必ずボリュームの付いたアンプでテストを行ってください。
誤動作で、アンプ、スピーカーを破損させる危険があります。
（実際誤動作させて、買ったばかりのヘッドホンを壊しました・・・・）
使用する上で注意点です。
電源を入れていない時に音声信号を入力すると、出力側に信号が漏れます。
スピーカーなどを破損させるほどの音量ではありません。
信号を入力させている時に電源を切ったり、入れたりしてはいけません。
コントロールの電源が切れるので、一瞬ですがゲインが最大になり、
アンプ、スピーカーを破損させる危険があります。
無信号時のポップ音はそれほど大きくはありません。
電子ボリュームを使用する場合はアンプより先で電源を入れるか、普段から電源を入れっぱなし
にしてください。
ほかの方法としてミュート回路を入れるなどがあります。

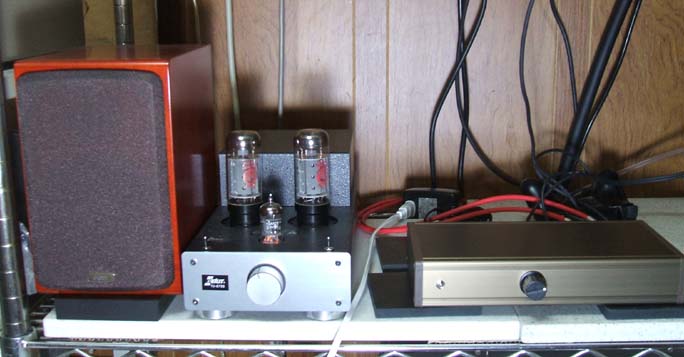

ケースに入れた例です。
私はエレキットの真空管アンプに接続して使用しています。
アンプのボリュームからラインをはずし、ＲＣＡジャックからのラインをアンプに直接接続しています。
ＣＤからの信号を全く劣化を感じさせない音がでます。 ボリュームを絞った時も失う音がありません。
電子ボリューム内部はラダー抵抗を使ったアッテネーターと同じ構造で、音声信号の変換を一切行ってはいません。
リレーやロータリースイッチのように接点もありません。
一度試してみることをお勧めします。
