ＰＧＡ２３１１の制御方法


ＰＩＣを使ってＰＧＡ２３１１を制御します。

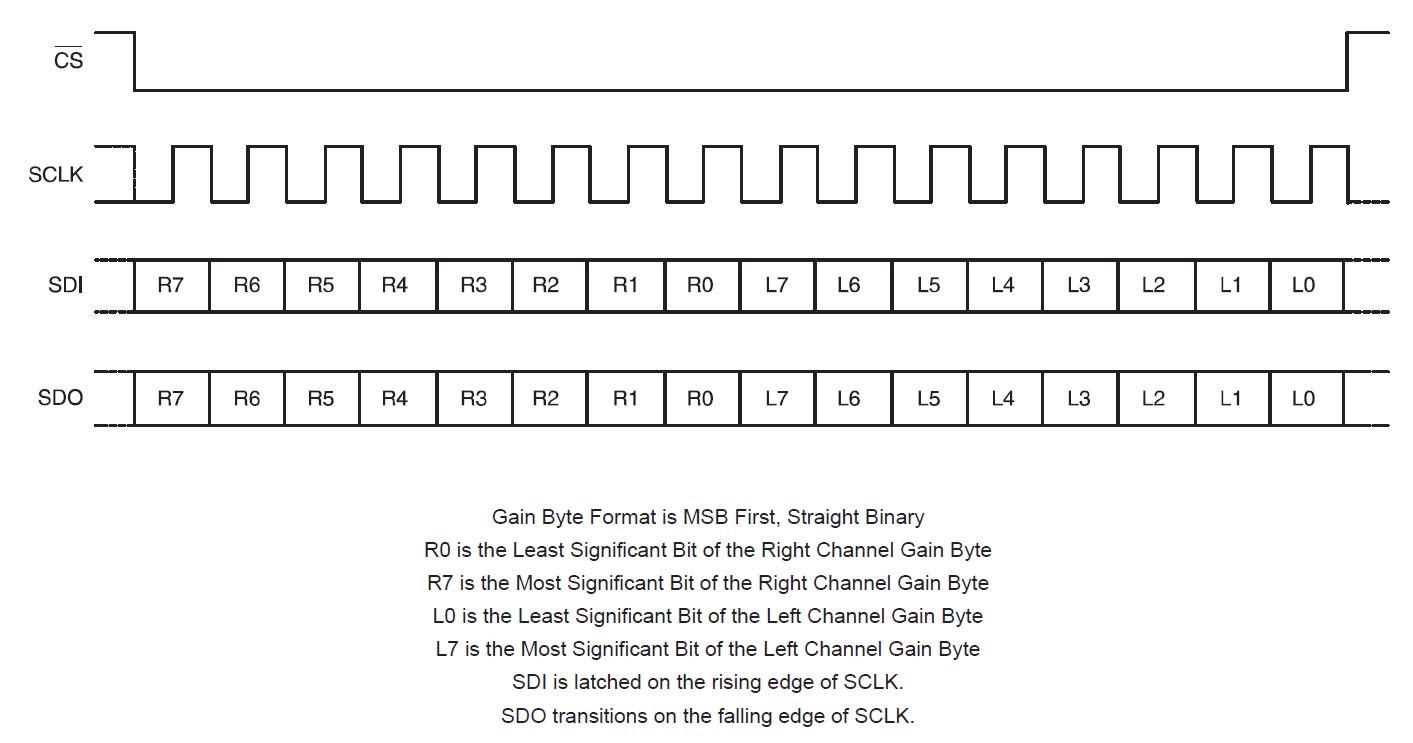

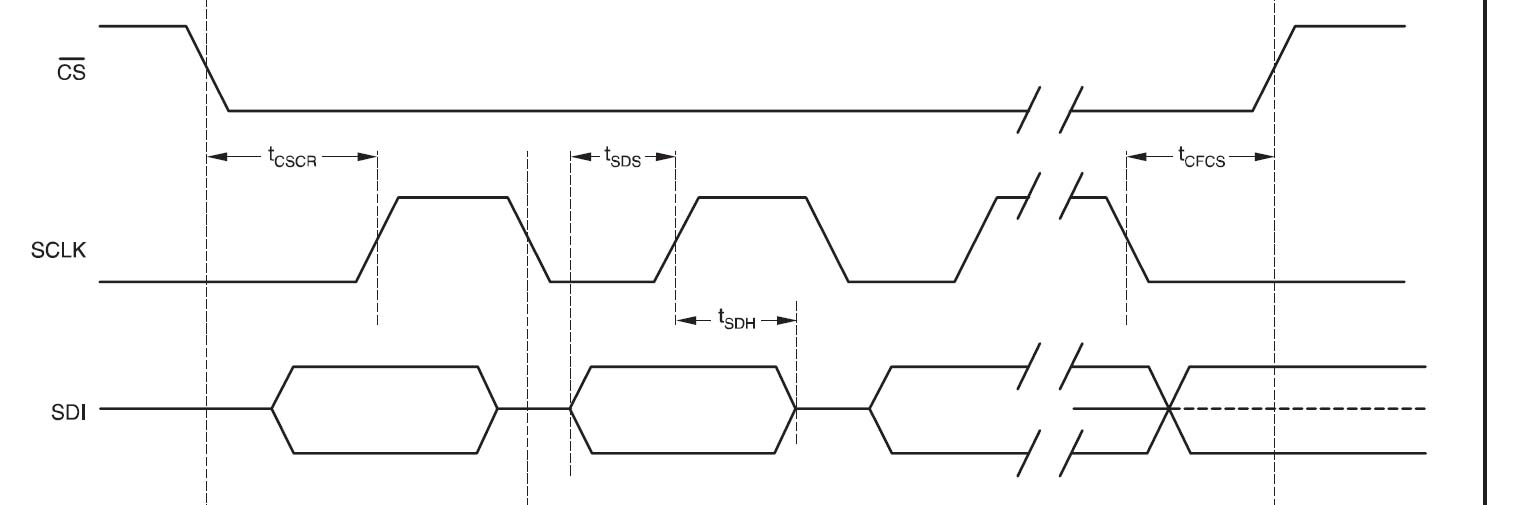

ＰＧＡ２３１１のデーターシートを見ると、フォーマットはＳＰＩであることがわかります。

ＳＰＩフォーマットに必要な信号は、シリアルデーター（ＳＤＩ）、クロック（ＳＣＬＫ）、チップセレクト（ＣＳ）です。
ＰＩＣマイコンと使用しているＣ　コンパイラにはＳＰＩ用のモジュールとライブラリーがあり、プログラムを簡単にすることができますが、
今回はＰＩＣのポートを制御してこれらの信号を作ることにしました。

テストにＰＩＣは「ＰＩＣ１６Ｆ８８６」　、ＰＧＡ２３１１は過去に製作した「電子ボリュームキット（ローターリーエンコーダー版）」を利用しました。

ＰＩＣの　１４ｐｉｎ（ＲＣ３/SCK）をクロック、１６ｐｉｎ（RC5/SDO)をシリアルデーター、２１ｐｉｎ（RB0)をチップセレクトにしました。

プログラムはここ、Ｈｅｘはここ 　　　（コンパイルにはＣＣＳが必要です。）




８８hのデーターを送信した場合の波形です。

　　／ＣＳ　と　クロックの波形（右と左の2回送信している）　　　　　　　　　データーとクロックとの波形


クロックがＬｏｗからＨｉｇｈへの立ち上がりの時にデーターがＨｉｇｈなら’１’ Ｌｏｗなら　’０’になることが分かります。





プログラムは、ステップ数が０〜１９９まで少しずつあがっていきます。
入力の元信号


出力信号です。
少しずつ山が出来てきて、０に戻りの繰り返しです。

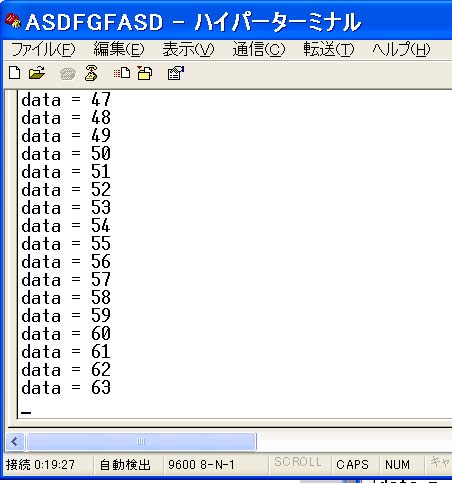

１７pin（ＲＣ７／ＴＸ）からシリアルデーターが出ていますので、ＦＴ232ＲＬなどを接続すれば、
ターミナルソフトで現在のステップ数を見ることが出来ます。(9600bps)


赤外線リモコンで動くようにしてみました。
回路図です。


R1〜R4　３９０Ω
Ｒ５・Ｒ６ 　10KΩ
Ｃ１・Ｃ３　　０．１μＦ
Ｃ２　　　　　１００μＦ

プログラムはここ　、ＨＥＸはここ
ＬＥＤは4個ですが、工夫して8段階で表示します。
プログラムの動作確認は試作機と測定器のみですので、何らかの問題があるかもしれません。

使用できるリモコンのボタンは音量の上げ・下げのみです。
使用するリモコンはソニーのＴＶ用です。
ビデオ等には大体、ＴＶを操作するボタンがありますので、
それをソニーに登録すればＯＫです。ただし、プログラムはメーカー識別まで確認していませんので、
他のメーカーのリモコンで動作する場合があります。

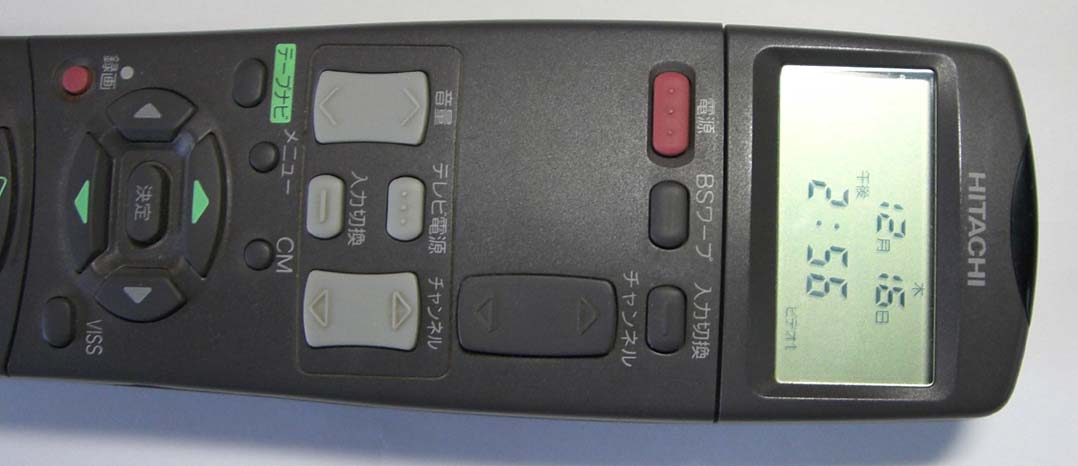

写真のリモコンは日立ビデオ用ですが、ＴＶがソニーなので使用できました。
（地デジが無いビデオを捨てても、リモコンは捨てない！）
