基板の配線と使用方法
２枚の基板と電源の配線を行います。
用意する電源は制御基板が＋５Ｖ、電子ボリューム側が+９〜１２Ｖと±５Ｖが必要となります。
＋５と±５Ｖは安定した電源を用意してください。
＋９Ｖ〜１２Ｖの用意が面倒の場合は、５Ｖのレギュレータを外して、INとＯＵＴをショートして＋５Ｖで駆動させる方法もあります。
ただし、＋５Ｖは安定した２００ｍＡ以上を用意してください。

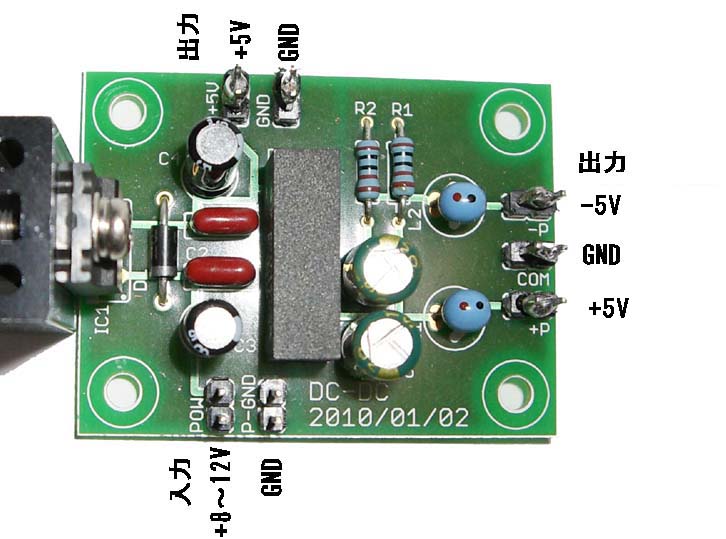

ここでは、±５Ｖを出力するＤＣ−ＤＣ電源とＤＣ９Ｖ出力の電源アダプターを利用した方法で配線の説明を行います。

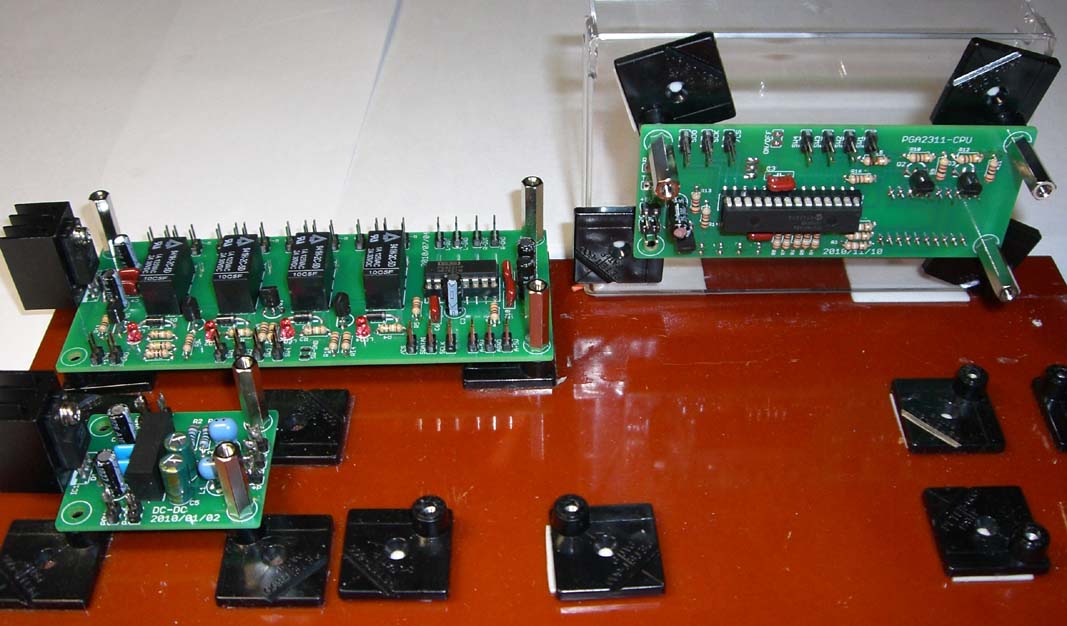

とりあえずペテットとベーク板に取り付けて配線を行います。

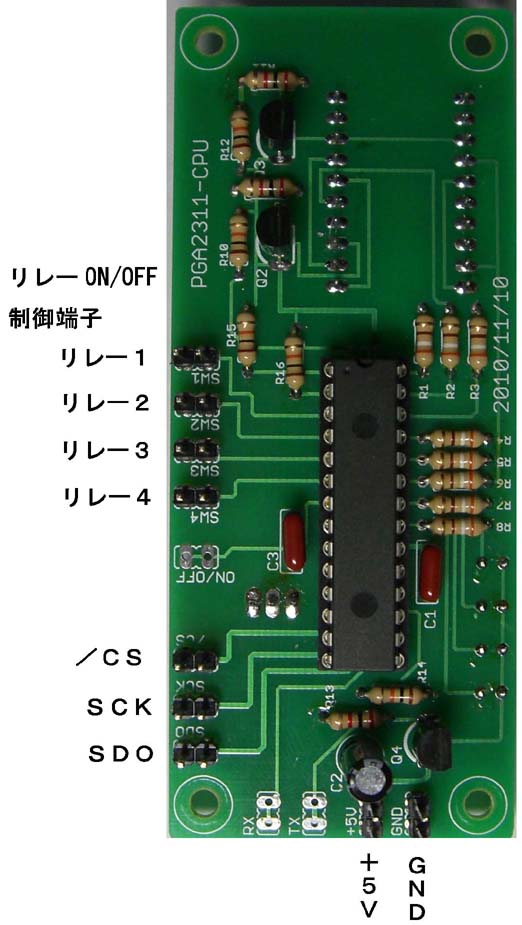

制御基板と電子ボリュームとの信号線を配線します。
リレー制御用の配線

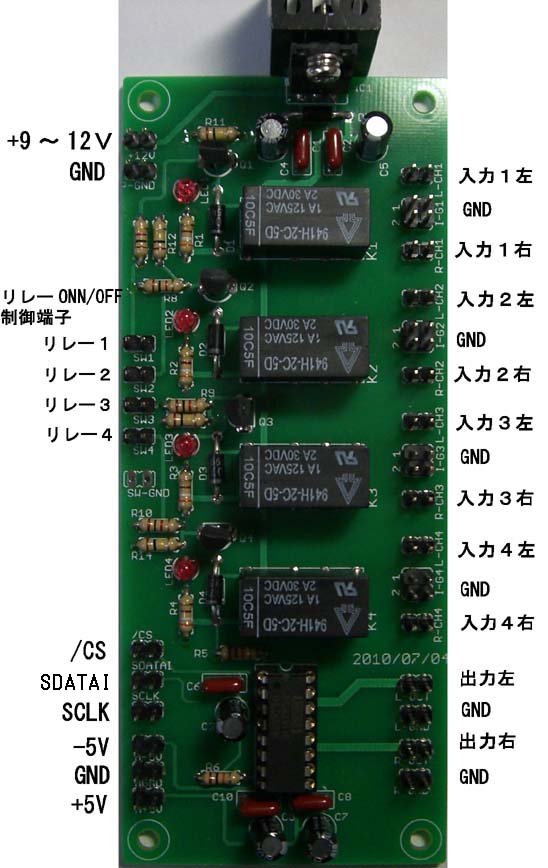

制御基板 側 電子ボリューム基板側
SW1 ＜−−−−−−−−−−＞SW１
SW２ ＜−−−−−−−−−−＞SW２
SW３ ＜−−−−−−−−−−＞SW３
SW４ ＜−−−−−−−−−−＞SW４
電子ボリューム制御用の配線
制御基板側 電子ボリューム側
／ＣＳ ＜−−−−−−−−−−＞／ＣＳ
ＳＣＫ ＜−−−−−−−−−−＞ ＳＣＬＫ
ＳＤＯ ＜−−−−−−−−−−＞ＳＤＡＴＡＩ

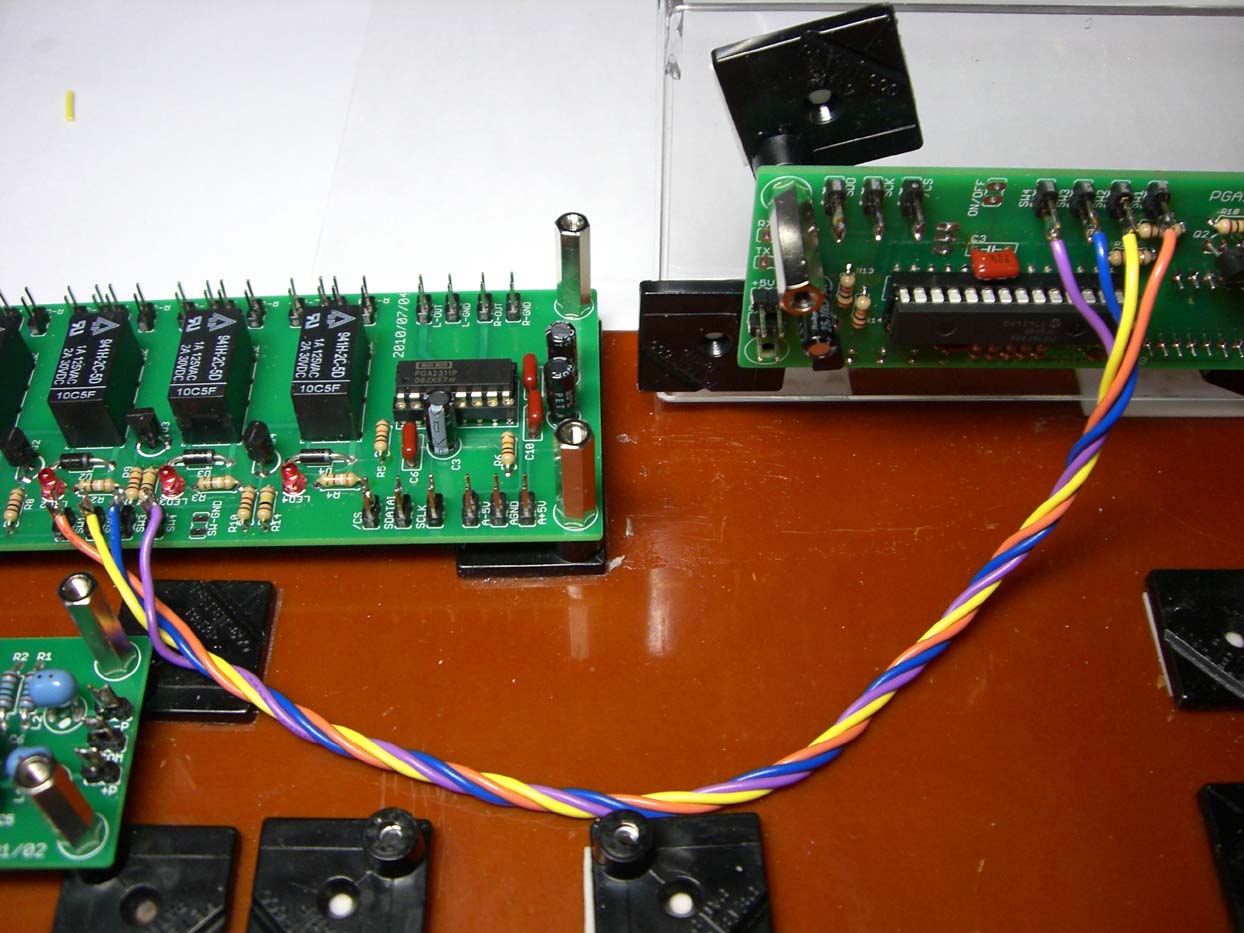

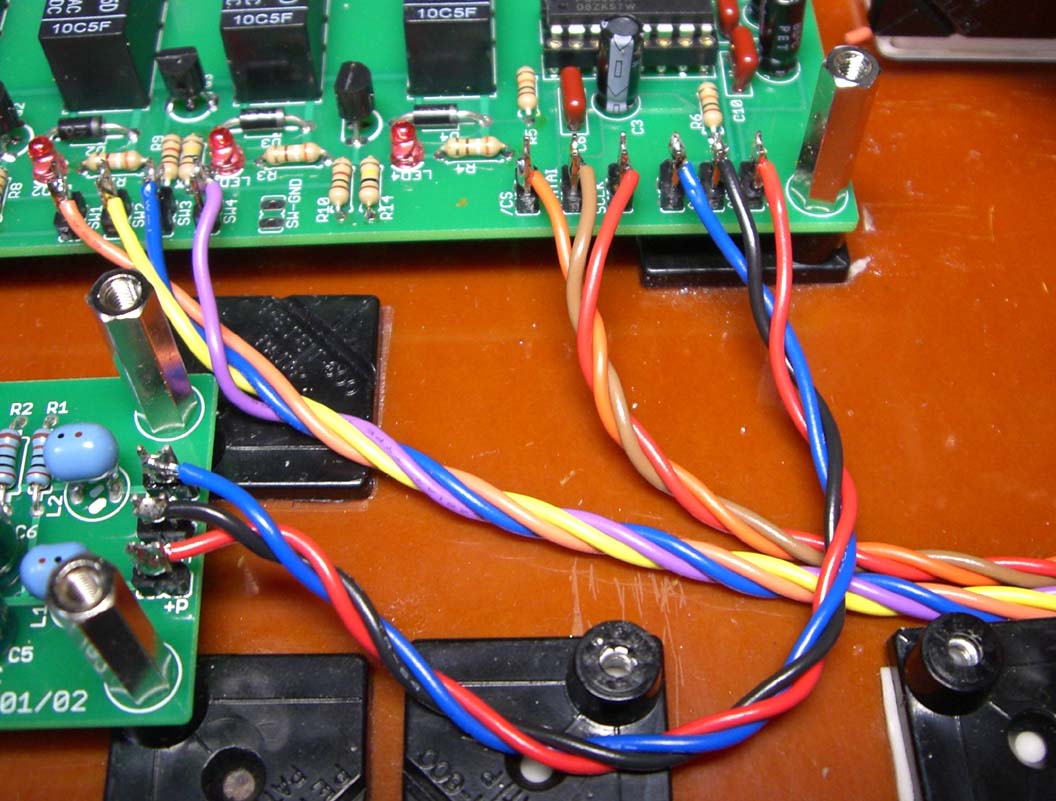

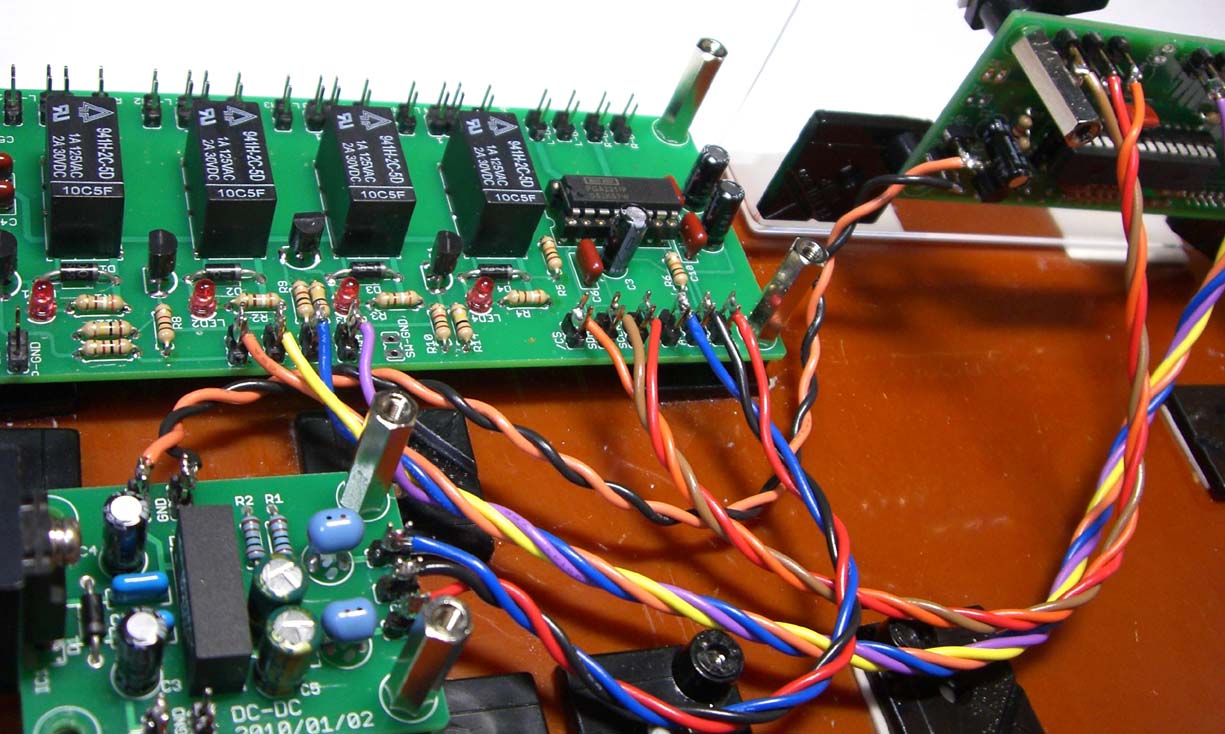

リレー制御用信号線を配線します。

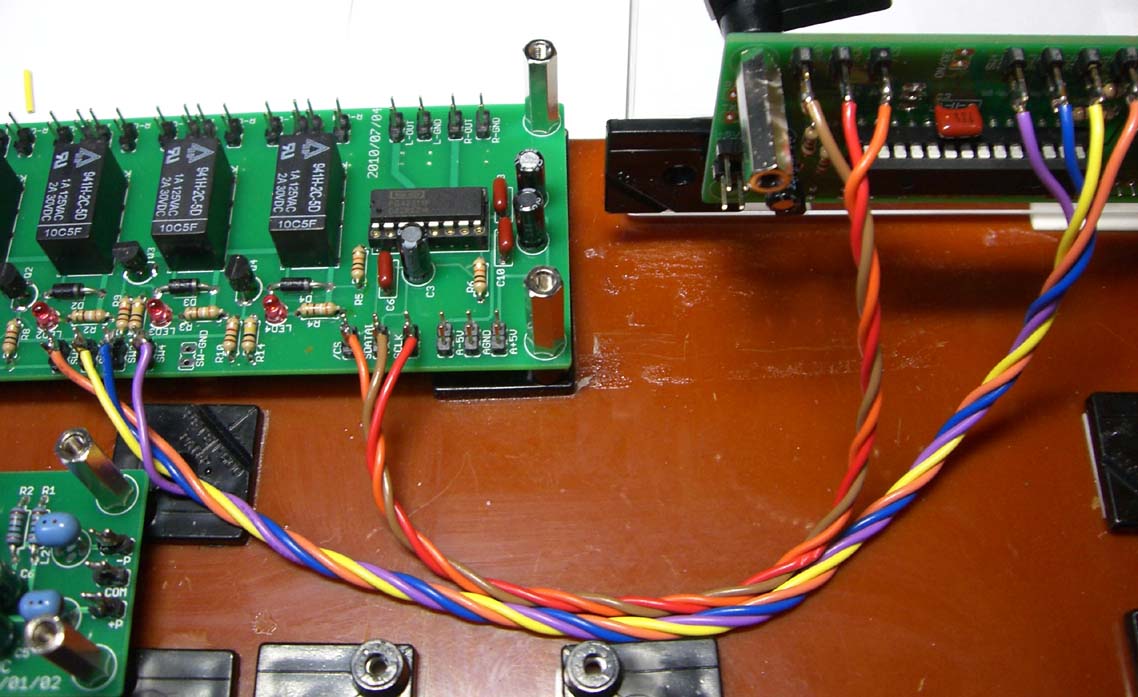

電子ボリューム用信号線を配線します。

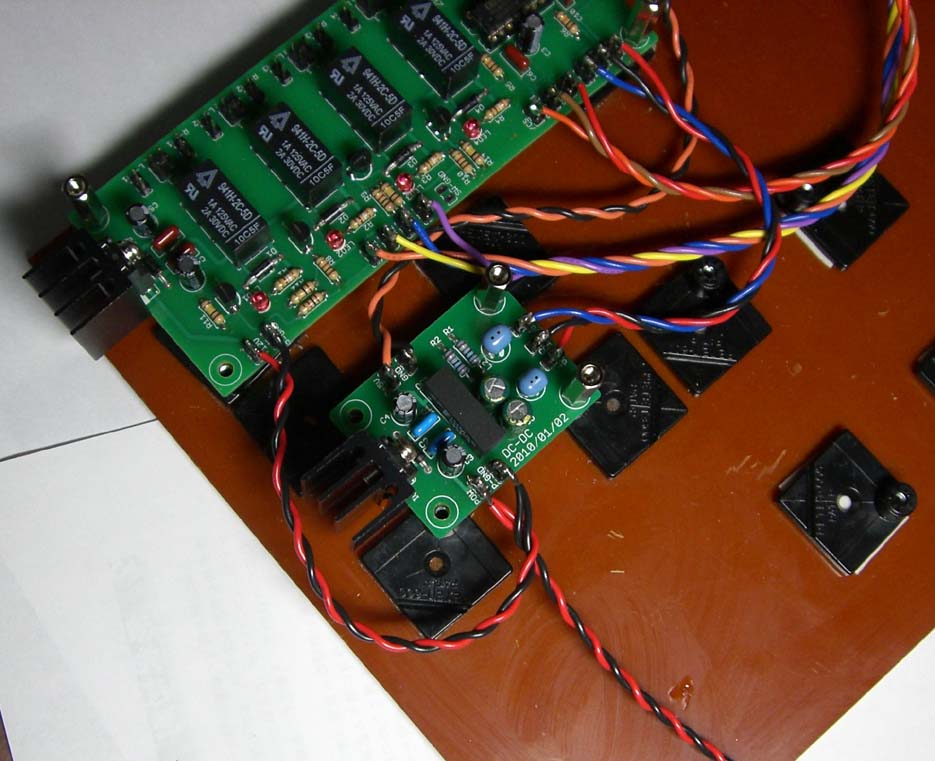

電子ボリュームのＰＧＡ２３１１用の電源、±５Ｖを配線します。
制御用基板の＋５Ｖを配線します。
電子ボリューム基板と、ＤＣ−ＤＣ電源基板に主電源である＋９Ｖを配線します。

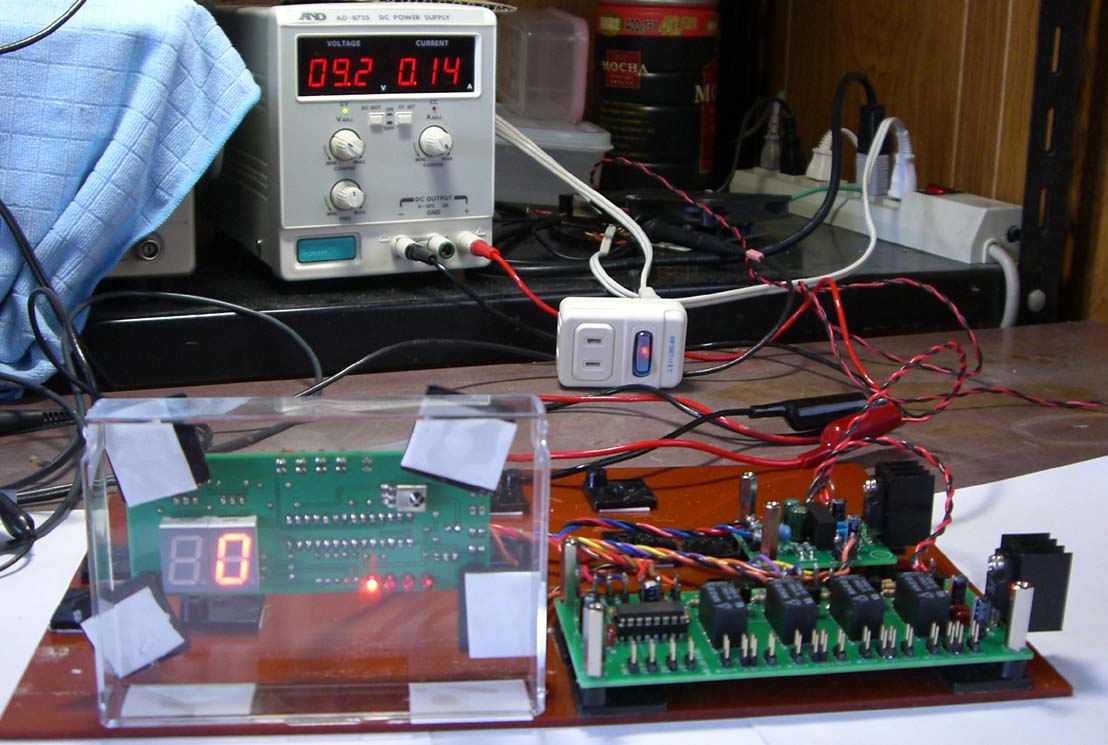

ＤＣ９Ｖを通電して動作確認を取ります。（電源の電流表示を見ると１４０ｍＡ必要であることが分かります。）

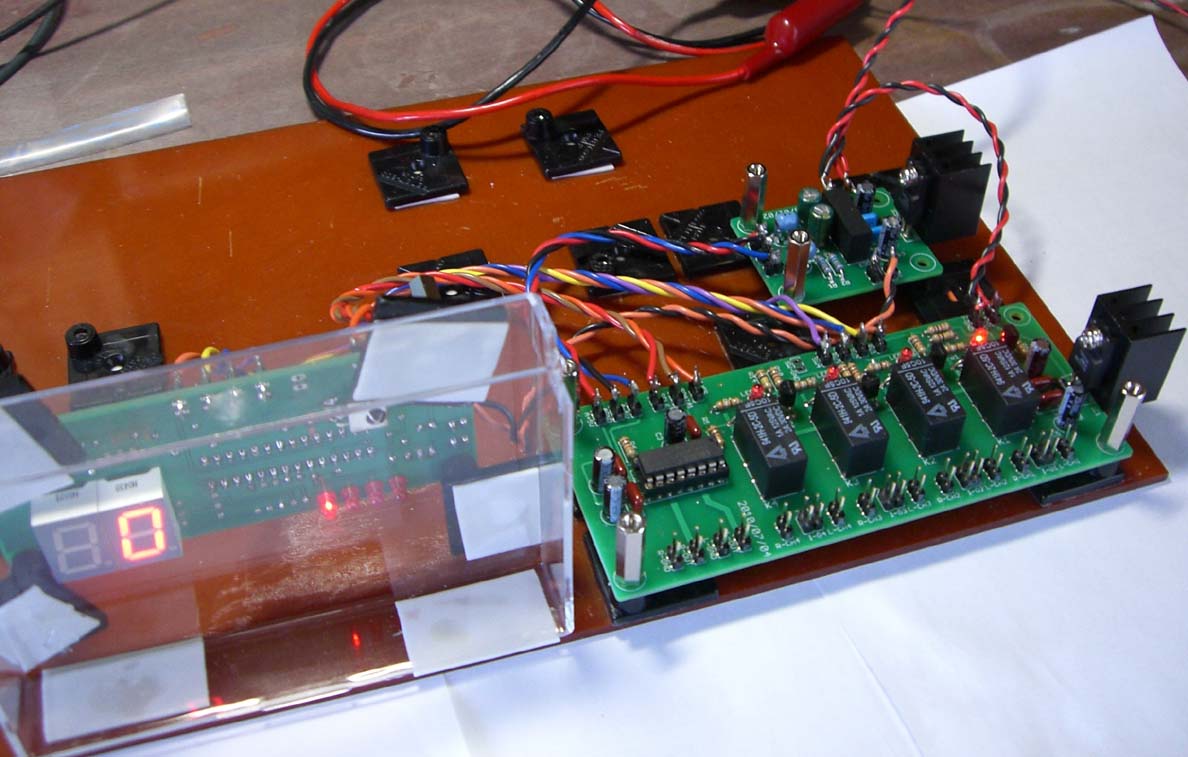

最初このようになればｏｋです。

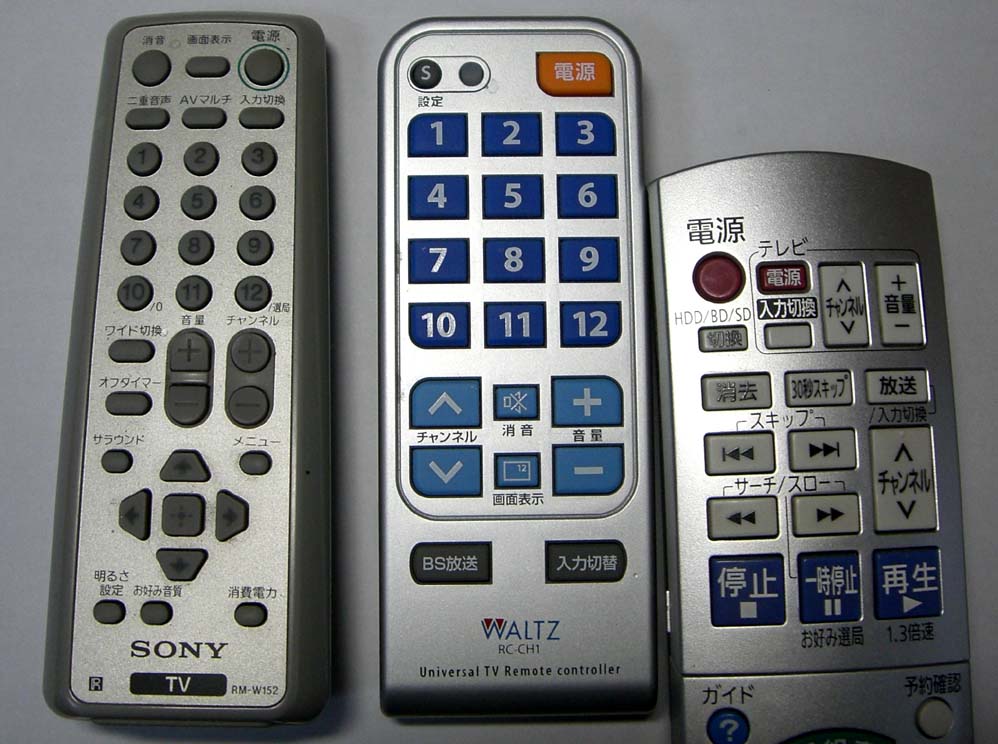

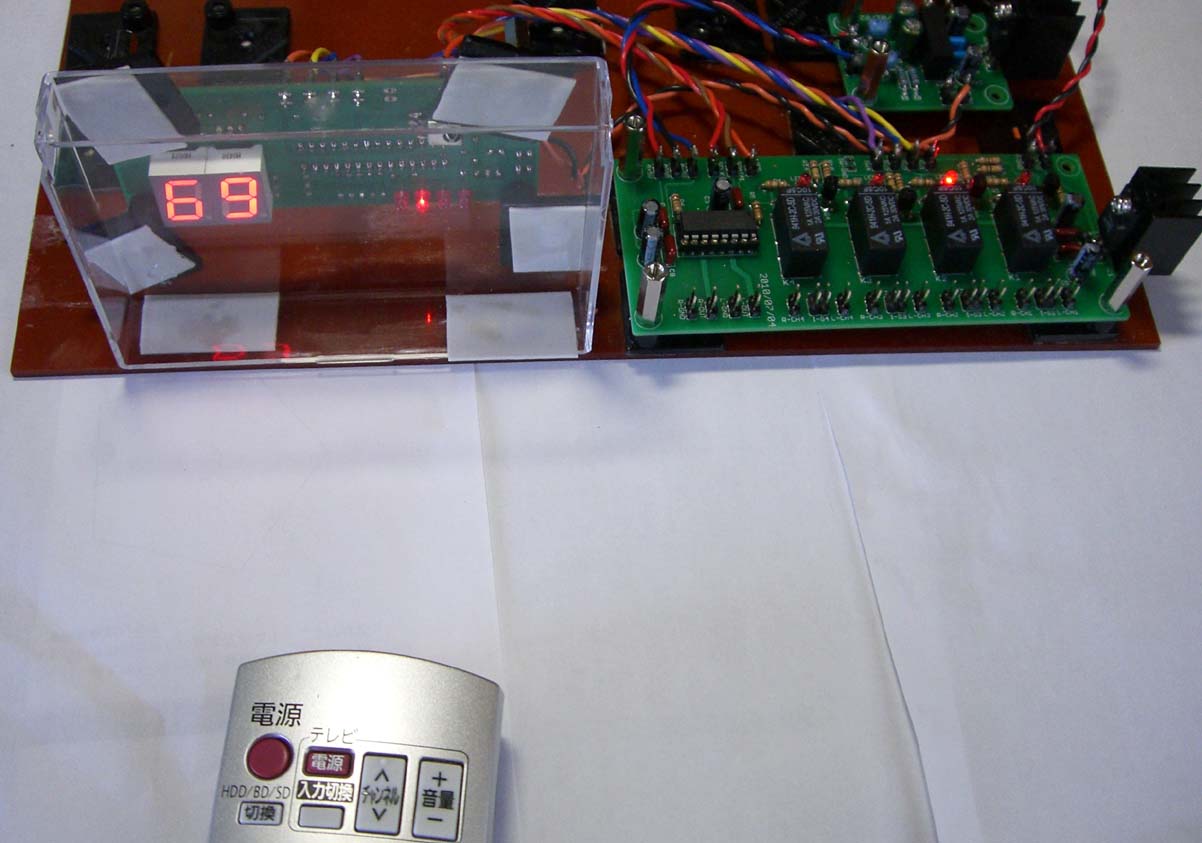

用意するリモコンはソニーのＴＶ用です。
使用するボタンは、音量 ＋・−、入力切替です。
多機能リモコン、ＤＶＤ･ブルーレイレコーダーのリモコンでもかまいません。
ソニー ＴＶ用に設定してください。
右のリモコンは、パナソニックのブルーレイレコーダーのリモコンですが、ＴＶ操作のボタンが用意されています。
説明書に設定方法が書かれています。'戻る’＋０３ で、ソニー用ＴＶに設定できました。
まず、’入力切替’を押してリレーが切り替わるか確認してください。
音量を上げて表示が変わるか確認してください。
各入力の音量は別々に管理しています。
オーディオ機器にあわせた音量にすることが出来ます。
レコードからＣＤに切り替え音量が大きすぎて、そのたびにリモコンを操作する必要はありません。
入力のどれかに音声信号を入力して、音声が出力されるか確認してください。
最初、動作確認する時は必ずボリュームの付いたアンプにて確認してください。
ＰＧＡ２３１１は電源投入時とＯＦＦ時にポップ音が出ますので、
アンプより先に電源を入れてください。

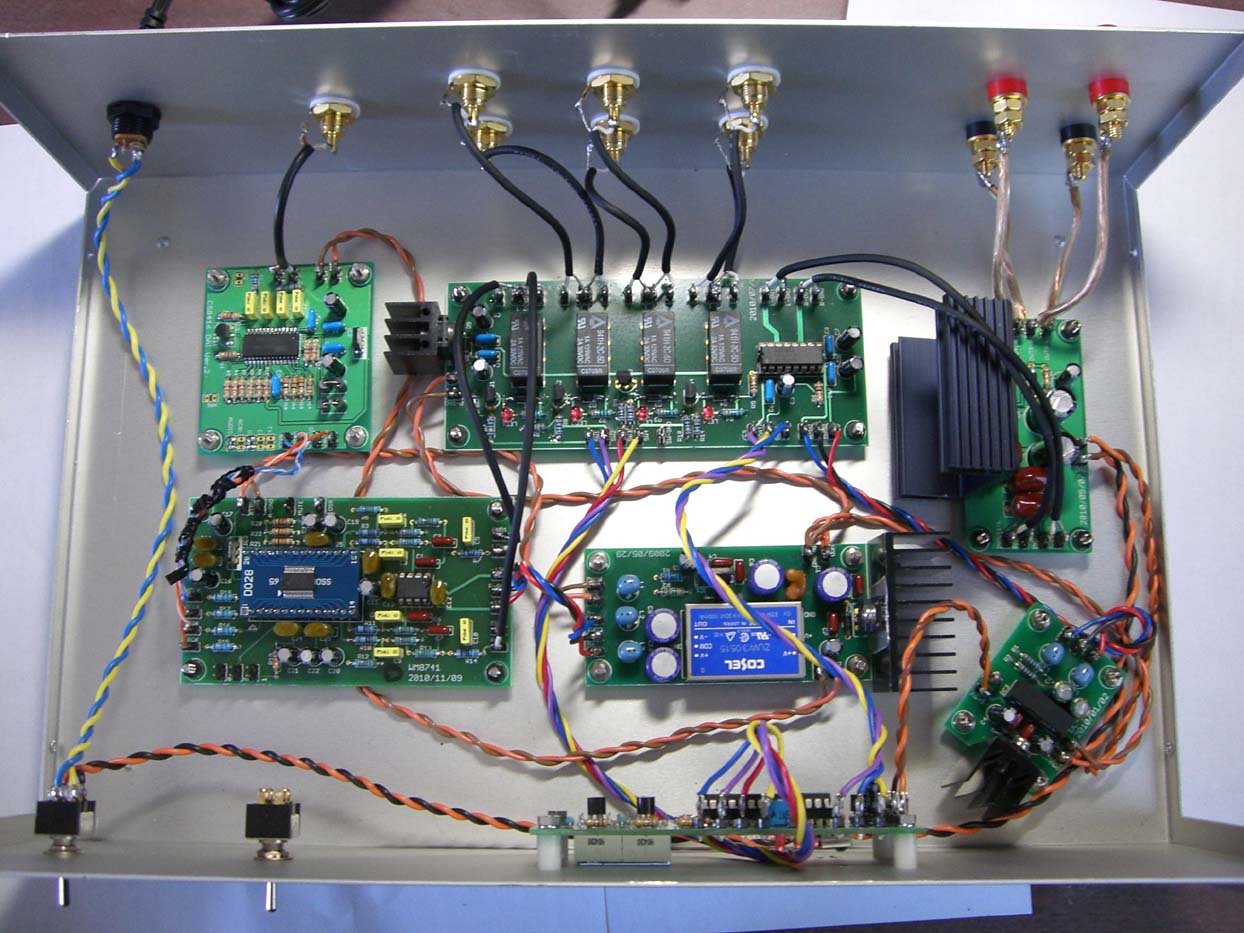

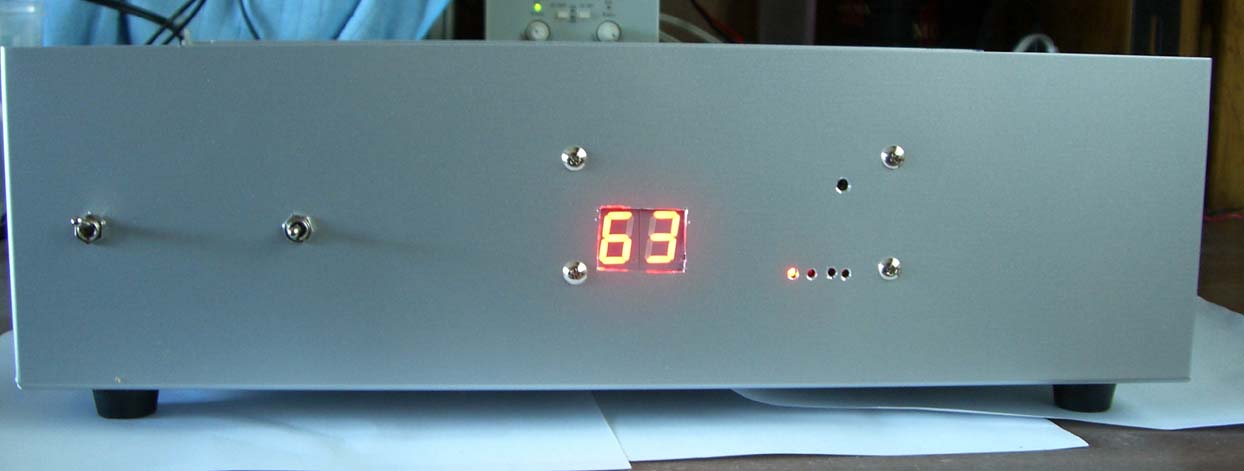

ケースに組み込んでみました。
電子ボリュームの他に、
ＴＤＡ１５５２Ｑ、ＷＮ８７４１ ＤＡＣ を組み込みました。
（ＴＤＡ１５５２Ｑアンプはポップ防止があるので、電源投入時のポップ音がでません。）

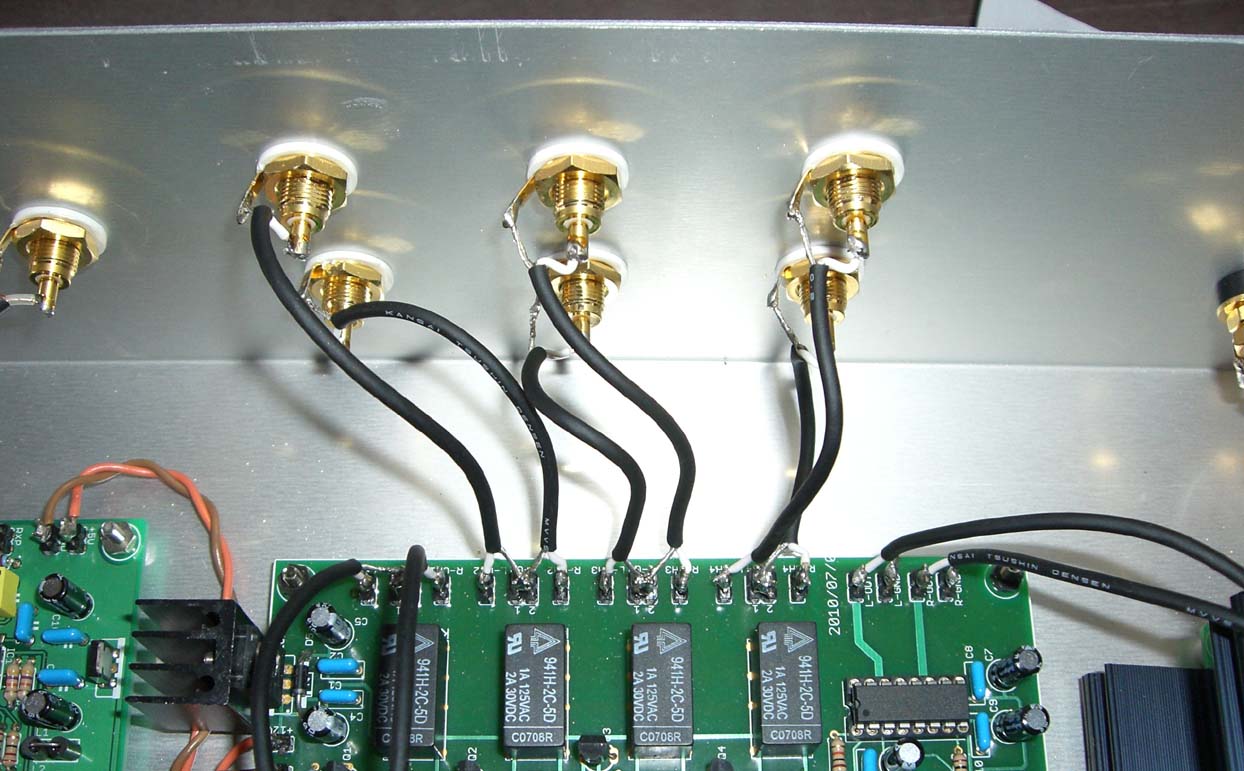

ライン入力はこんな感じで配線してください。（一つはＤＡＣ用）

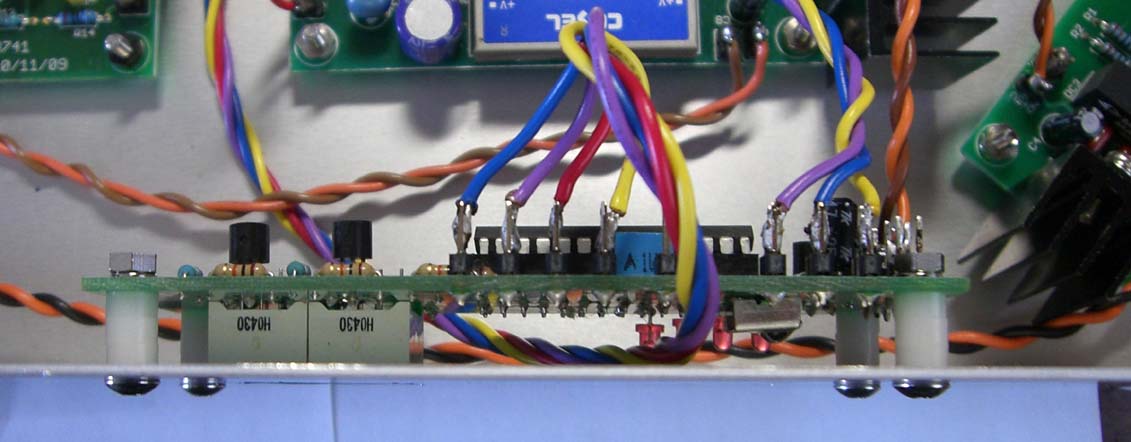

制御基板はこのように取り付けました。
もしパネル加工が面倒なら、基板をケースの外に取り付けて配線用の大きな穴を開ける方法もあります。
