CS8416を使ったＰＣＭ５６Ｐ専用　ＤＡＩ　


　　PCM56P用のＤＡＩとして「ＤＩＲ９００１」を使っていましたが、部品調達などで問題があり、ＣＳ８４１６を使った物に変更しました。
　　ＣＳ８４１６のハードモードは１６ｂｉｔに対応していませんのでソフトモードで使用します。
　　ＣＳ８４１６は１９４ＫＨｚまで対応しています。

　　　　　　　

　　　　　　　　　　　部品表　　　　

　　　　　　　　　　　　　　　　　　　　　　　回路図１

　　　　　


　　　　　　　　　　　　　　　　　　　　　　　回路図２
　　　　　
　　　

　ソフトモードＤＡＩに作成したプログラムをそのまま使用して、設定レジスタを変更しただけです。（内臓EEPROMで変更）
　ＰＣＭ５６Ｐはシステムクロックを使用しません。
　　　　　　

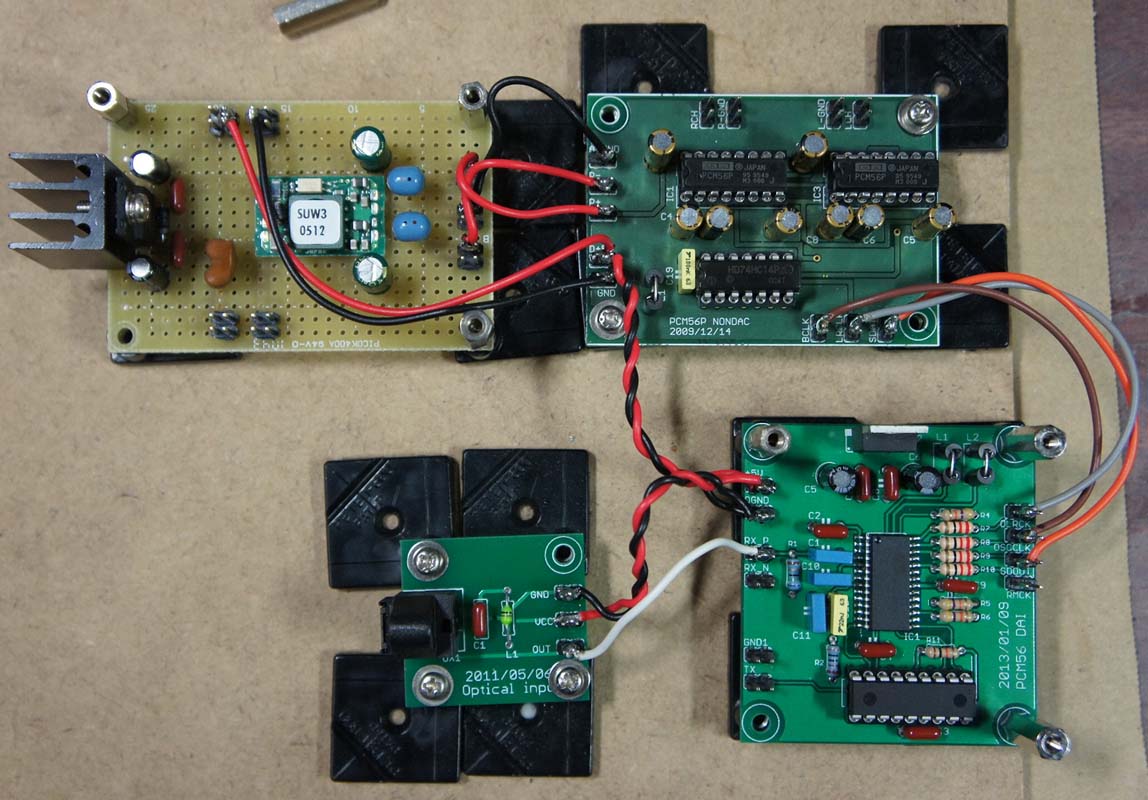

　　　電源を含めたすべての基板を接続すると写真のようになります。
　　　DAIの７５Ωは同軸の時だけつけて、光モジュールの時はつけないでください。つけたままでも一応動作します。

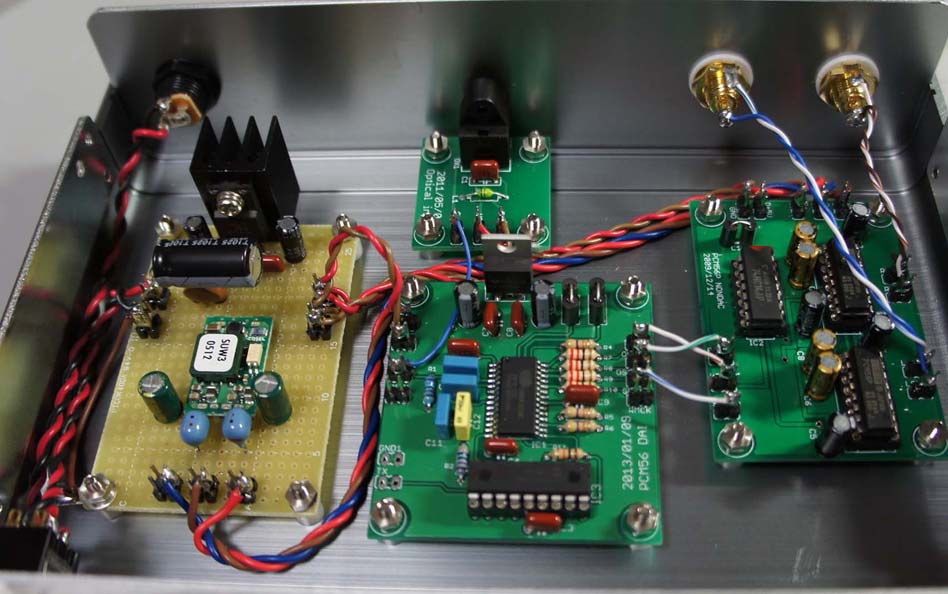

ケースにいれた状態です。


　PCでオーディオテストＣＤの１ｋＨｚのファイルを再生してみました。

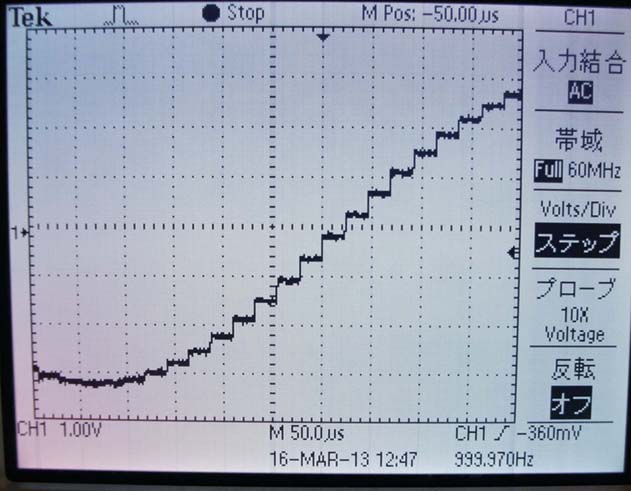

　４４，１ｋＨｚ　で再生時の波形。

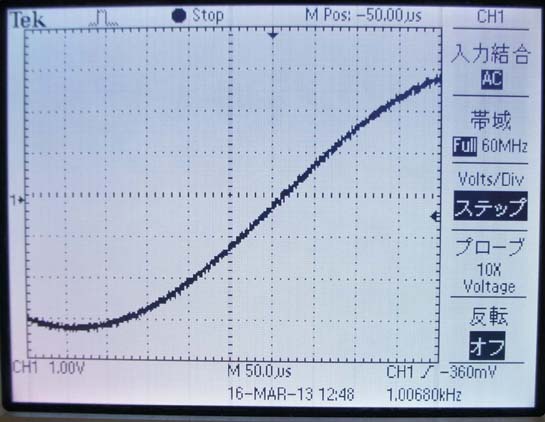

１９２ｋＨｚで再生時の波形です。

１９２ｋＨｚまで対応しているようですが、４４．１ｋＨｚ　１６ｂｉｔのファイルをアップサンプリングしているだけなので、
２４bitに対応しているかは未確認です。
