ＰＣでＣＤをリッピングして、ＰＣを再生装置として使用している方も多くなっていると思われます。
内臓の音源ではノイズ等の問題もあり、音質重視の方はＵＳＢオーディオかデジタル出力（S/PDIF）と
ＤＡＣを使っていると思います。

デジタル出力（S/PDIF）を経由しないで、ＵＳＢから直接ＤＡＣを鳴らす事の出来る方法を探っていたところ、

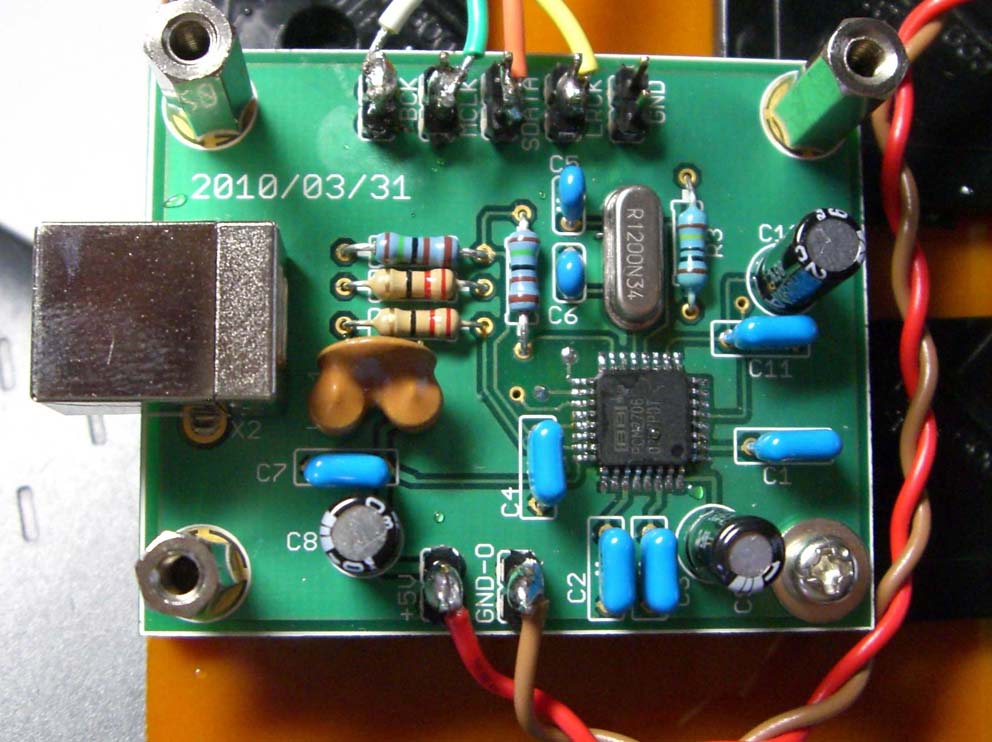

ＴＩの「ＰＣＭ２７０６」がありましたので基板化しました。

ＰＣＭ2706は、音声出力、デジタル出力（S/PDIF）、Ｉ２Ｓ出力がありますが、音声出力とデジタル出力（S/PDIF）はサウンドカードを使えば
済みますので、Ｉ２Ｓのみ利用する事にしました。
最近のＤＡＣ　チップは　Ｉ２Ｓフォーマットに対応している為、ほとんどのＤＡＣに使用出来ると思われます。
ＣＳ８４１６を使ったＤＡＩに置き換えて使用する事が可能です。（ＰＣＭ５６Ｐ、ＴＤＡ１５４３Ａは使用不可）

使用するＵＳＢケーブルはタイプＢのものです。
Ｗｉｎｄｏｗｓ　ＸＰのみで動作確認を行っています。（Windows 7　でも使用できたとの報告あり。）
ドライバー等は用意する必要はありません。接続されると自動的にドライバーがインストールされます。

問題無く接続されると、「ボリュームコントロール」に、’ＵＳＢ　Ａｕｄｉｏ　ＤＡＣ’と表示されます。
スピーカーのコントロールパネルでは、スピーカー、ＷＡＶＥ共に音量は最大にしてください。



Ｗｉｎｄｏｗｓで使用する場合どうしてもミキサーを経由する為、ＷＡＶのデーターが完全でない場合があります。
この辺をバイパスする方法については分かり次第報告していく予定です。
また最近高音質のデーターが入手できるようになりましたが再生できるかは不明です。
ＣＤをリッピングしたＷＡＶ（４４．１ｋＨｚ）の再生用と思ってください。（４８ｋＨｚも可能です。）
