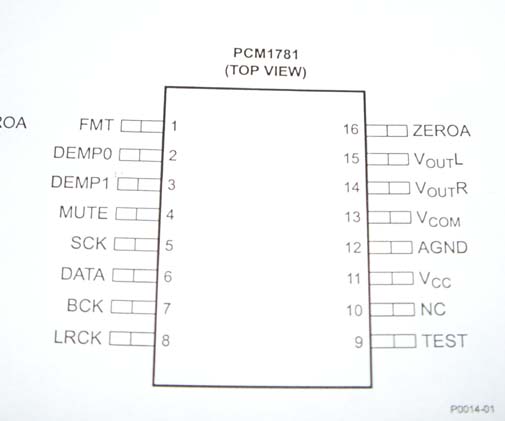

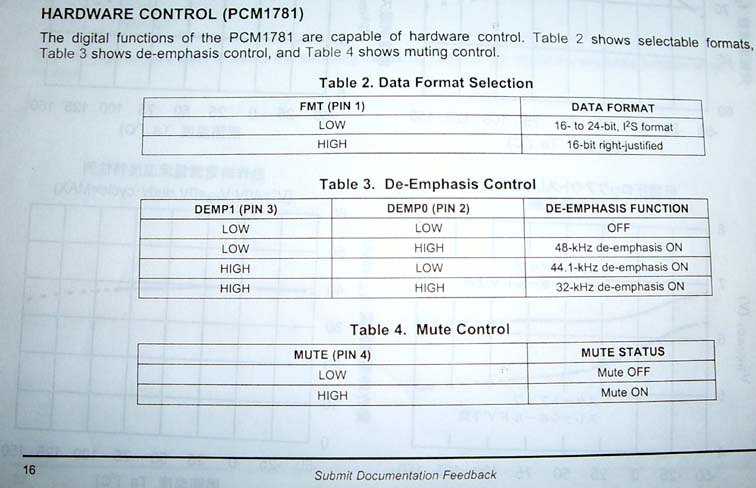

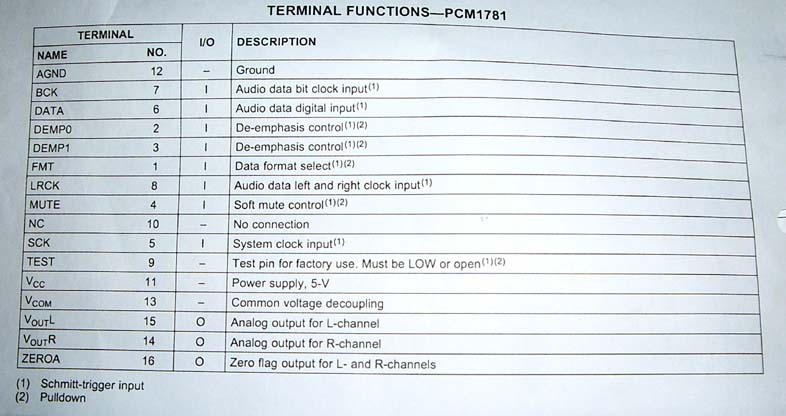

これを見ると Ｉ２Ｓの場合は １ｐｉｎをＬＯＷ（ＧＮＤ）にする事がわかります。
エンファンシスＣＤは持ていないのと、ＤＡＩが対応していないので ２・３ｐｉｎをＬＯＷにします。
ミュートは一応ピンを出して、通常はＬＯＷにしなければならないのでショートピンでＧＮＤに落とす事にしました。

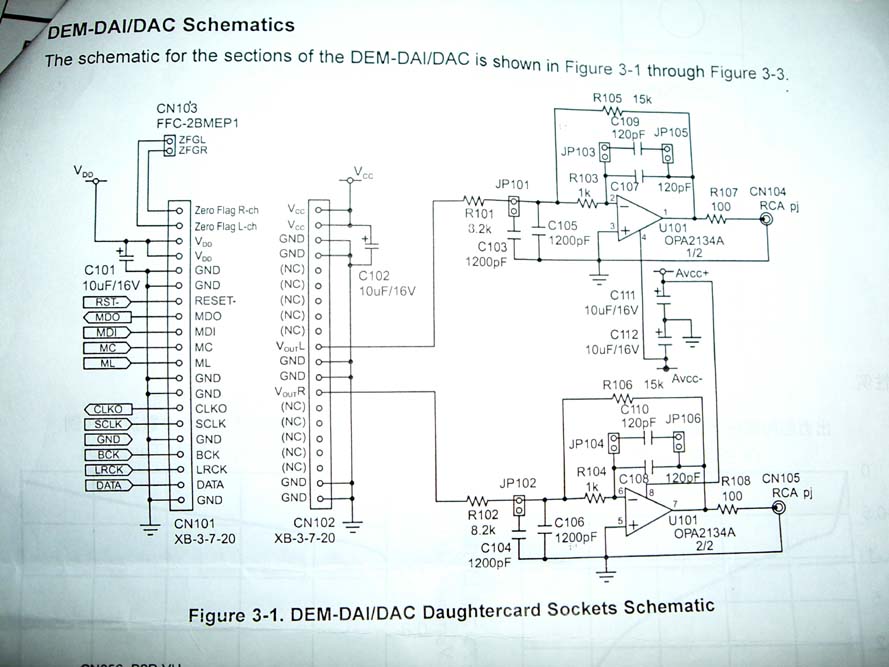

評価ボードの説明書を見ると回路図が掲載されていますので、これを参考にＤＡＣを作る事にしました。
ＰＣＭ１７８１はＲＳコンポーネントで購入できます。３００円前後でした。

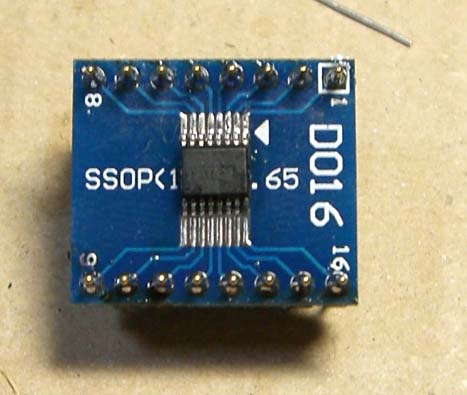

ＰＣＭ１７８１はＳＯＰパッケージなので、変換基板に取り付けます。
変換基板はダイセン工業のＤ016です。メーカーから直接購入か1、２枚程度なら共立電子で購入できます。
ピンは連結ソケットです。秋月電子にて購入できます。

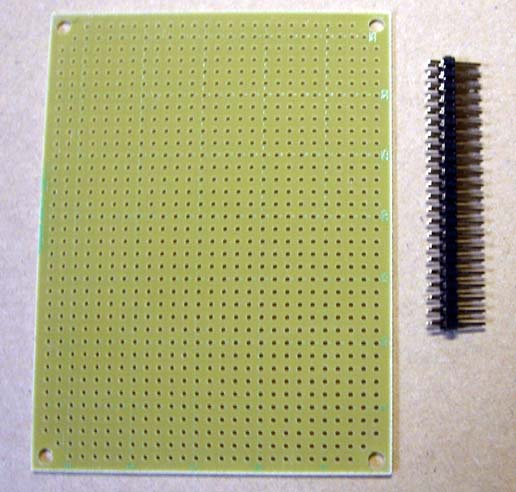

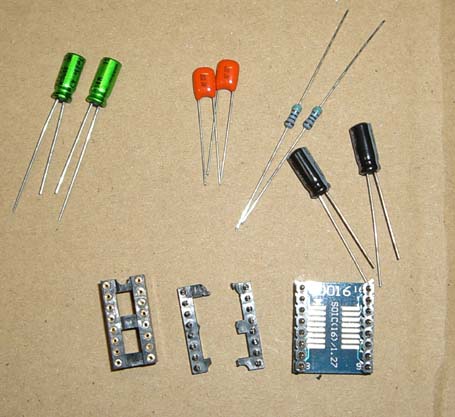

必要な部品を用意します。部品については別に説明します。

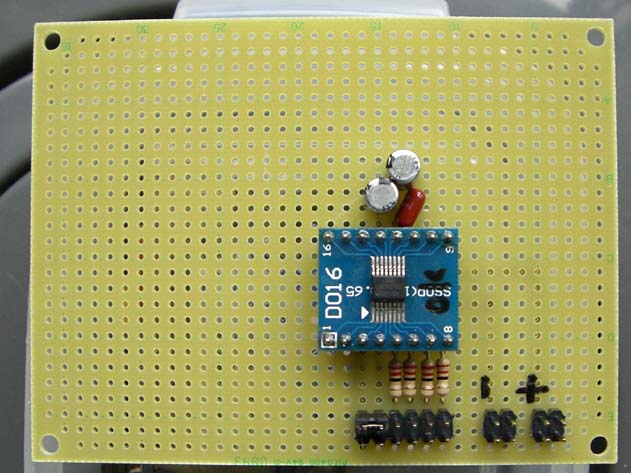

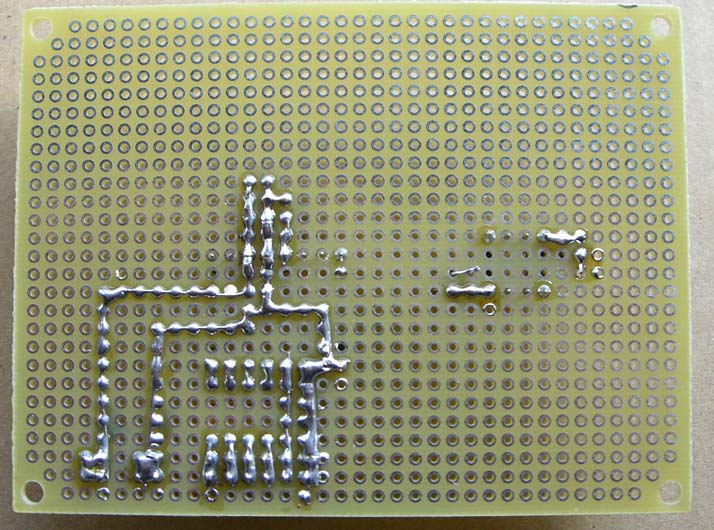

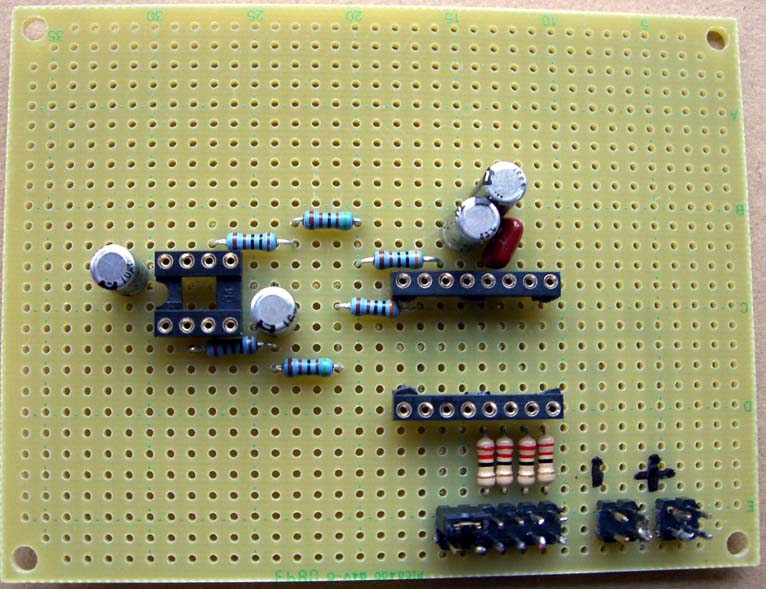

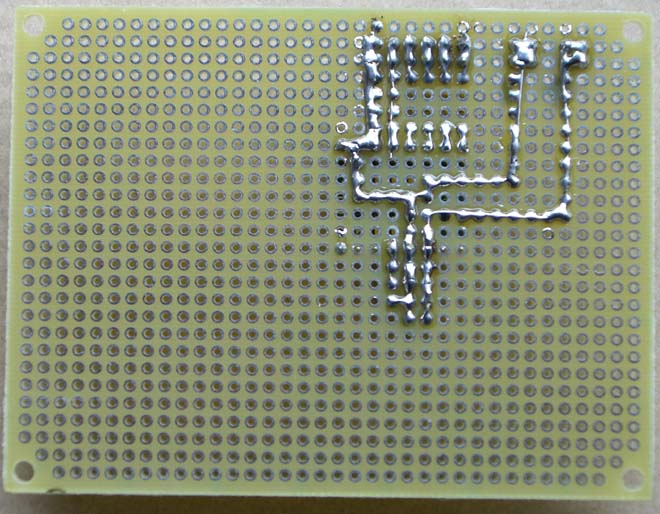

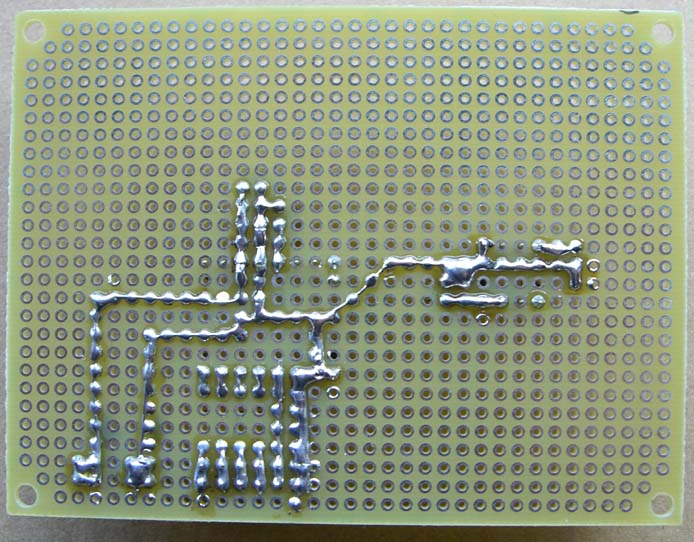

まずＰＣＭ１７８１部分のみ配線します。

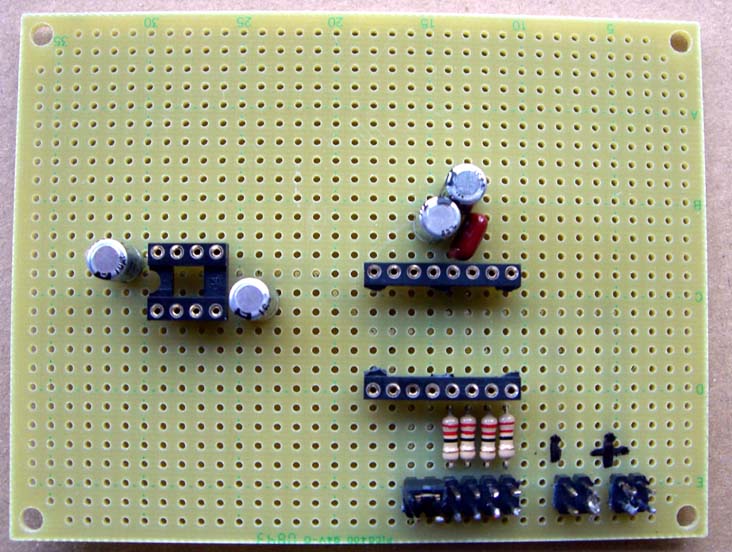

ＰＣＭ１７８１の変換基板のピン幅に合うソケットが無いので、16ＰのＩＣソケットを二つに分けて使用しました。
ピンヘッダーをカットして電源、信号用の端子に利用します。

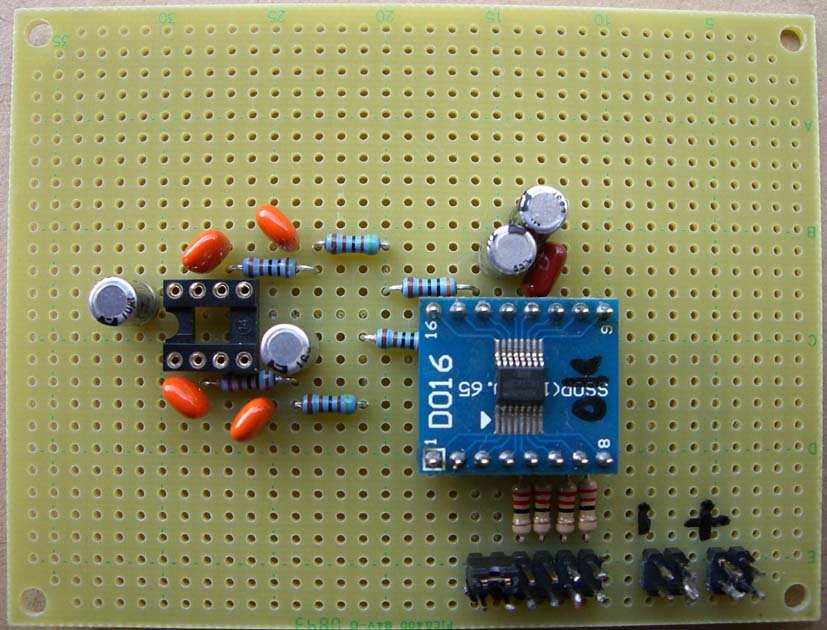

電解コンデンサ（１０μＦ）ｘ２、フィルムコンデンサー（０．１μＦ）、抵抗（２２Ω）ｘ４本をつけます。
抵抗はＤＡＩからの信号線（L/R・DATA・SCLK・BCK）の間にいれます。
最初22Ωはつけていなかったのですが、誤動作するので２２Ωを追加した所安定しました。
（ＤＡＩに最初から２２Ωが付いているので合計４４Ω）
ＰＣＭ１７８１の場合、ＤＡＩとＤＡＣの信号線には４７〜１００Ω程度の抵抗が必要なようです。
配線には抵抗やコンデンサーのリード線を利用します。

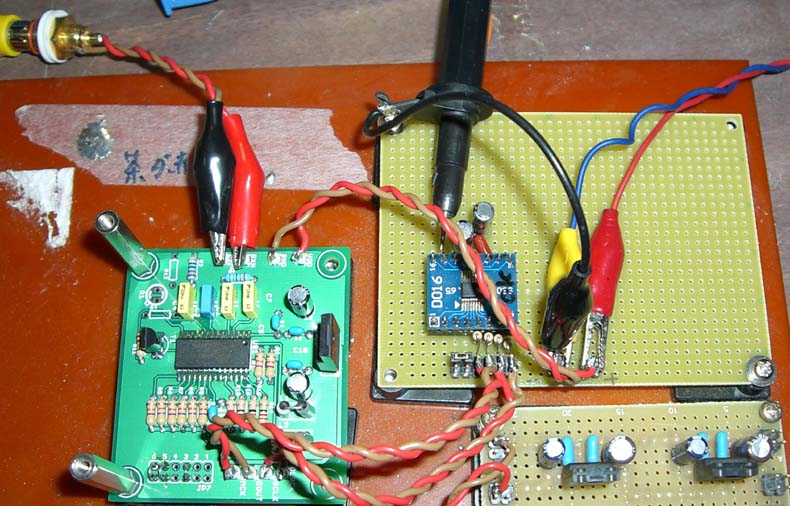

オシロスコープがあればここで、電源＋５ＶとＤＡＩを繋いで動作チェックを行う事ができます。
この時点で、波形が出ればもう完成したも同然です。

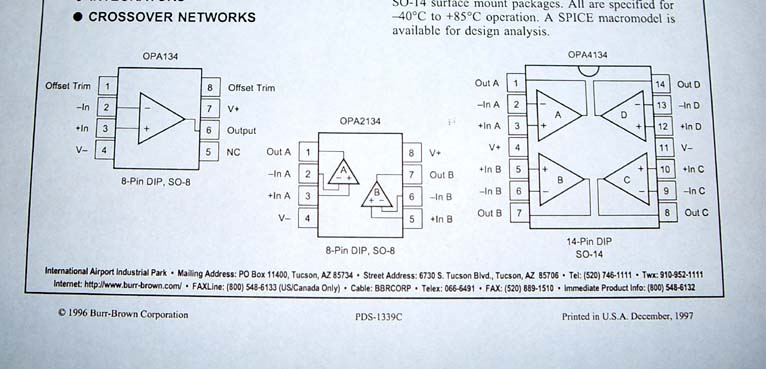

使用するＯＰＡＭＰはＯＰＡ２１３４です。オーディオ用デュアル ＯＰＡＭＰならほとんどの物が差し替える事が可能です。
シングルでも問題なく動作します。(差し替えは出来ません、ピン配置が違う）
デュアルＯＰＡＭＰでの部品配置は比較的簡単ですが、シングルＯＰＡＭＰだと難しくなります。（やってみると分かる）

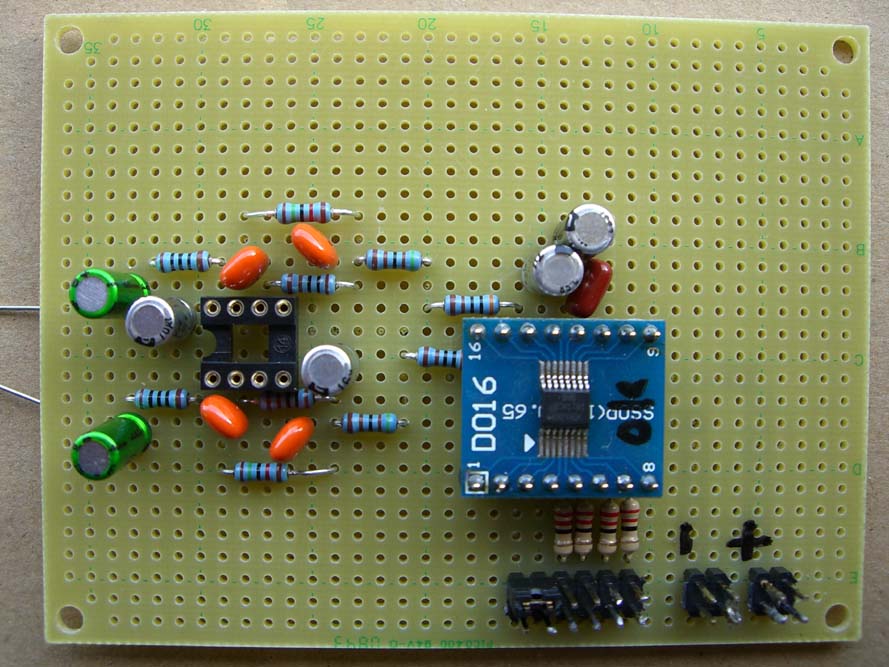

14Pinと15Pinが音声出力なので、後の配線を考えてＯＰＡＭＰの配置を決めます。

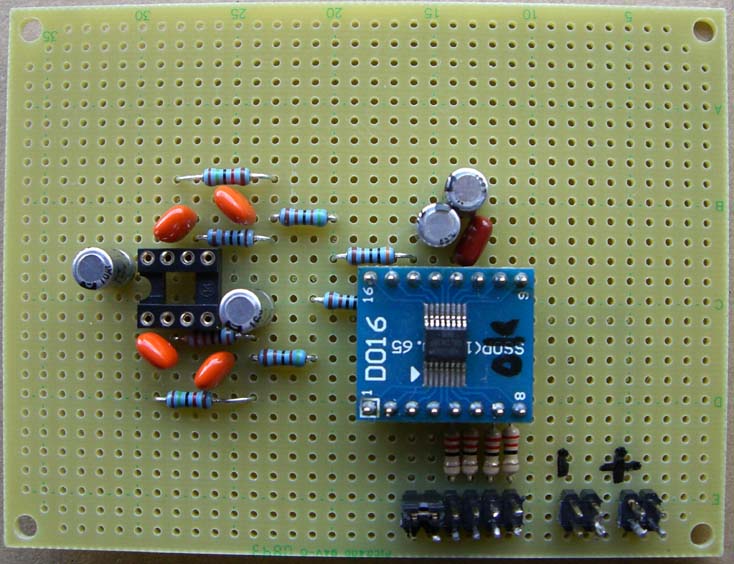

８Ｐソケットとコンデンサ（１０μＦ）を取り付けます。コンデンサの向きに注意してください。
ＯＰＡＭＰの3PinＰと5PinをＧＮＤに接続します。あとコンデンサも。
８．２ＫΩと１ＫΩを付けます。手元に８．２ＫΩが無かったので、３Ｋと５．１ＫΩで代用しました。
２２０ｐＦと２２００ｐＦのコンデンサを付けます。
１５ＫΩの抵抗を付けます。
１００Ωと無極性コンデンサ（４．７μＦ）を付けます。メーカーの回路図にはカップリングコンデンサはかかれていませんが、
カップリングコンデンサが無いと電子ボリュームと接続したときクリック音がするので追加しました。
ヘッダーピンで音声出力用端子を付けます。
配線のミスが見つかったので修正しました。

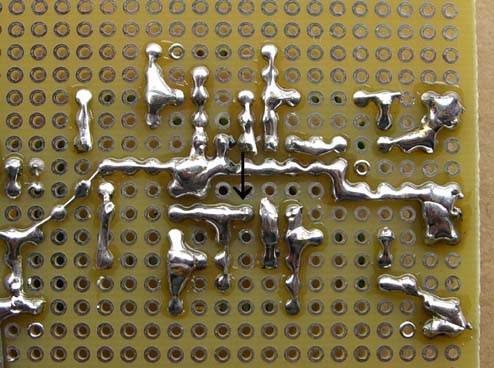

３ＰinはＧＮＤなのに４Ｐin（−Ｖ）に配線していました。

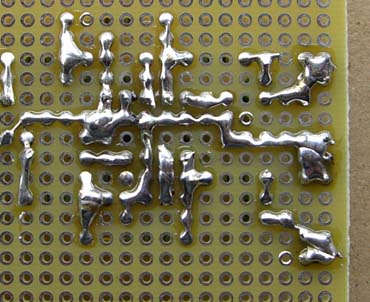

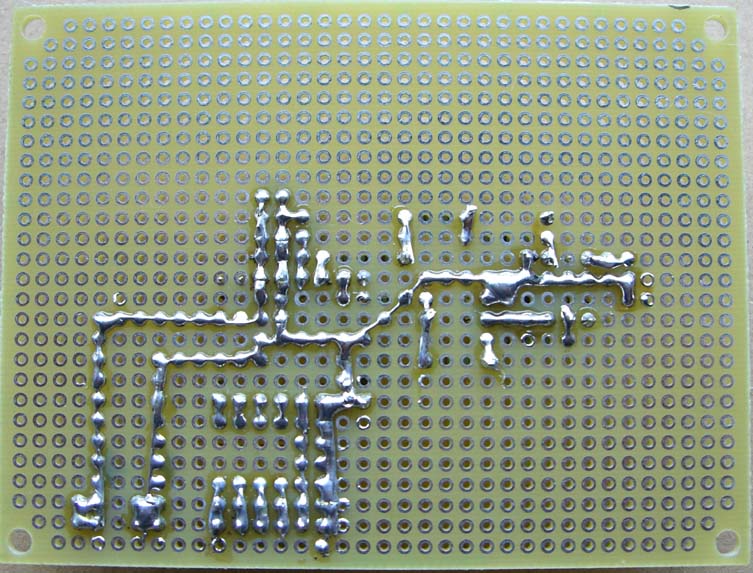

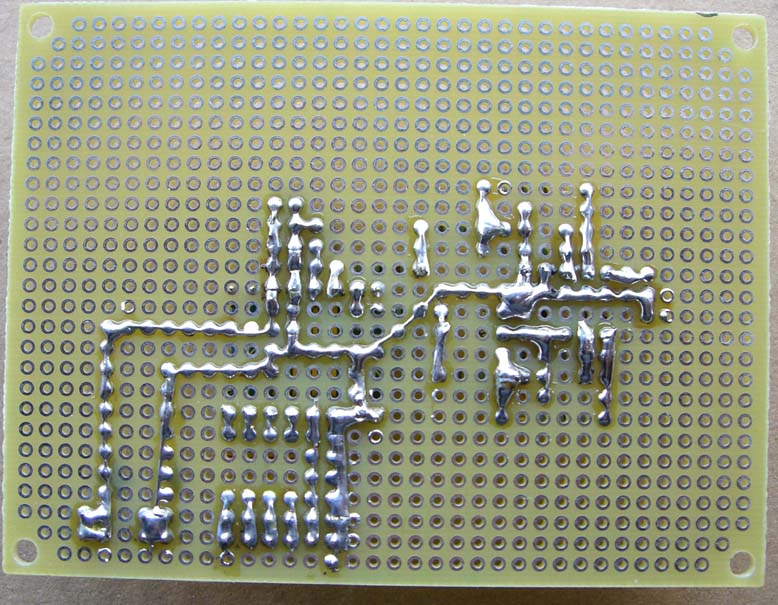

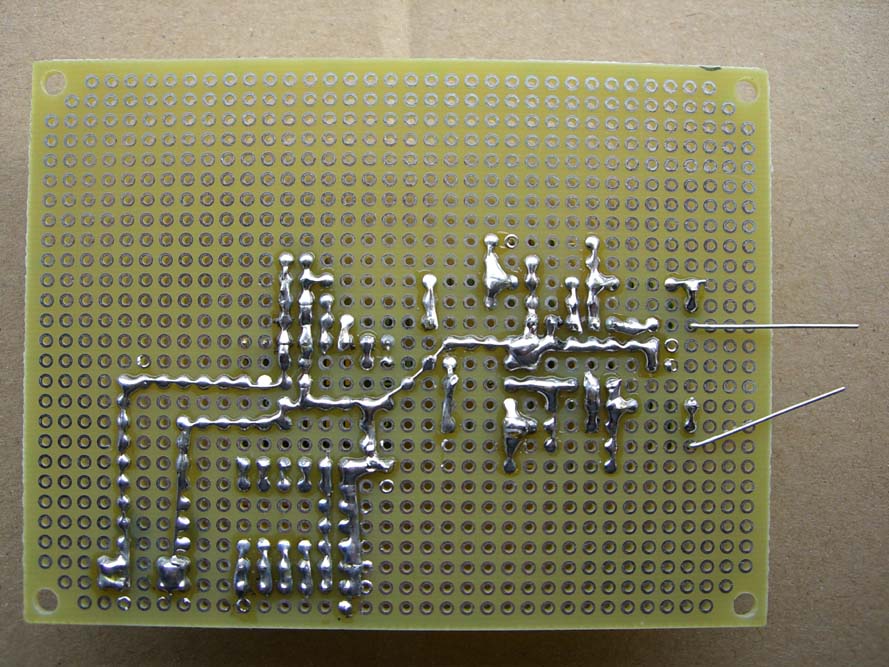

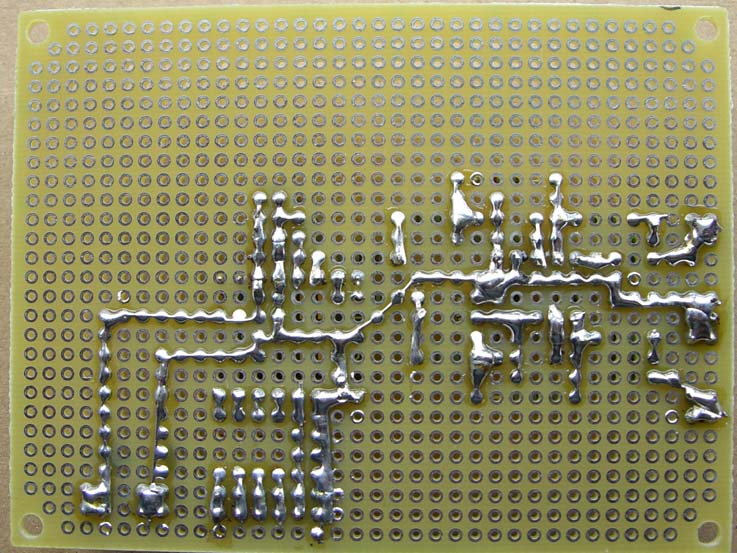

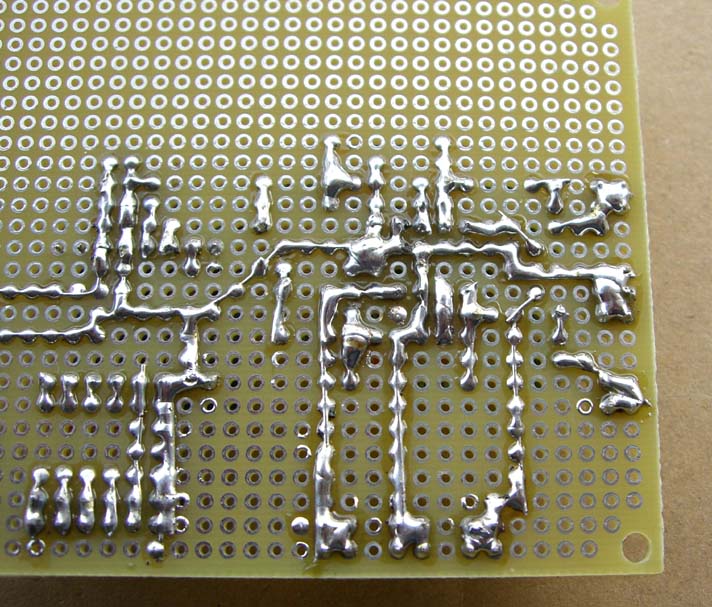

製作途中で、裏に光をあてて透かしてみると配線の間違いが無いか確認し易くなります。

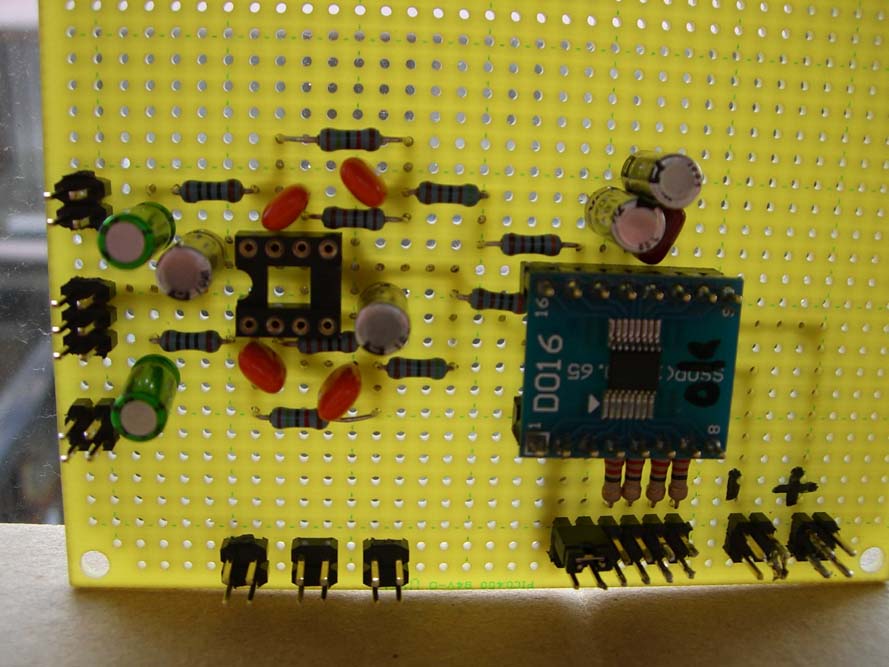

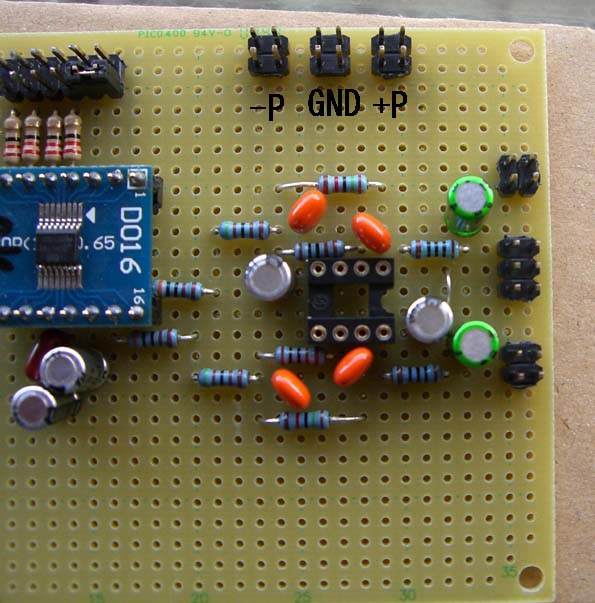

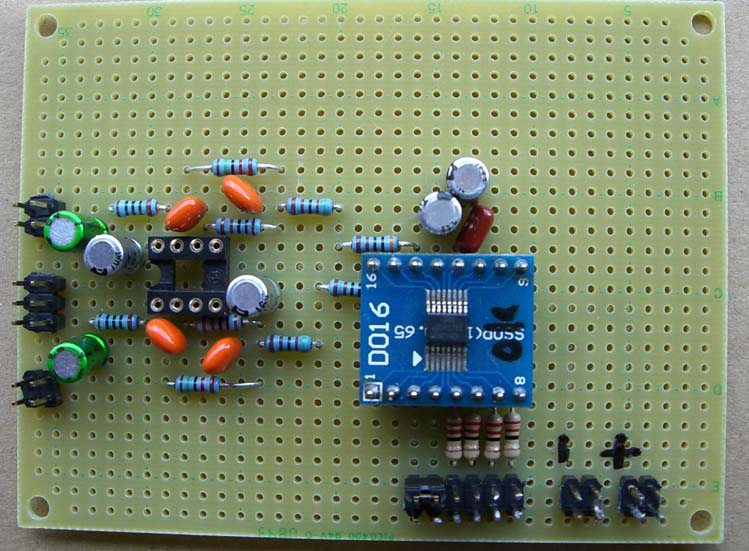

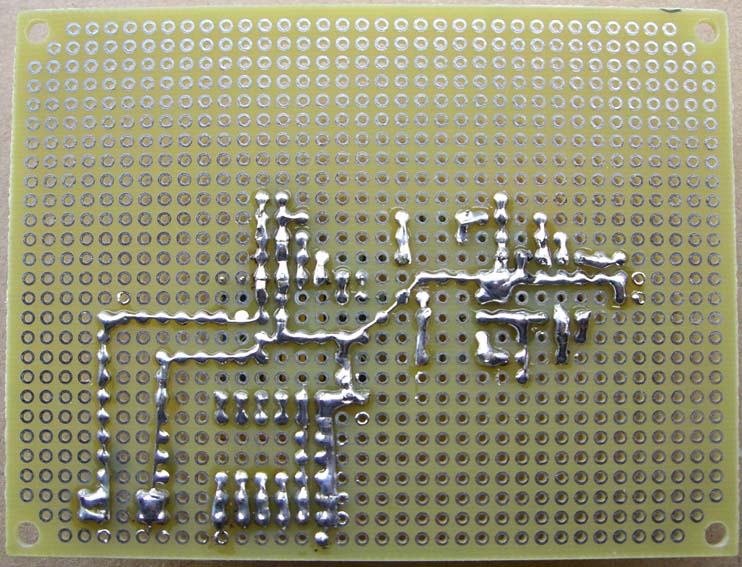

ＯＰＡＭＰ用電源の配線を行います。
ＧＮＤが配線されていたので、ジャンパー線を利用しました。

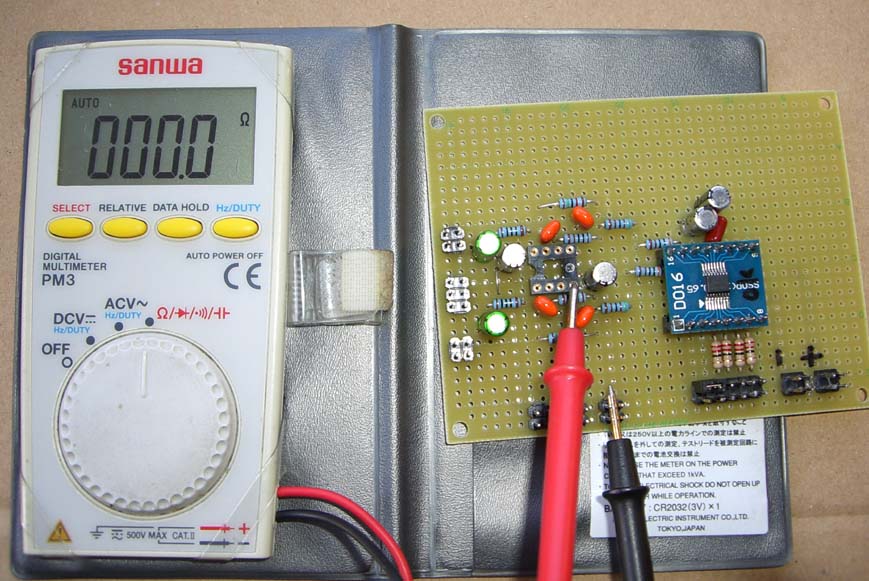

テスターを使って、間違いが無いか確認します。

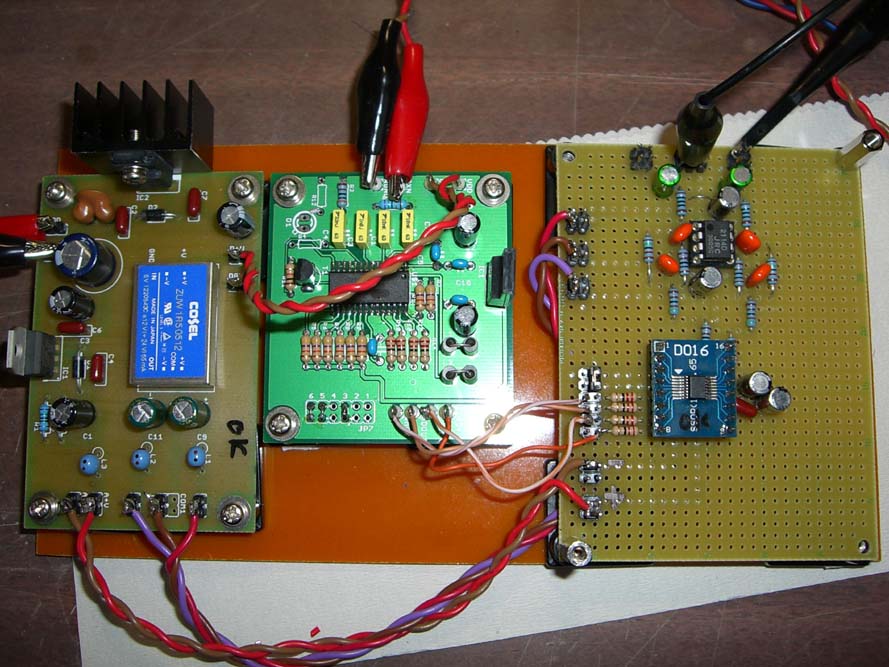

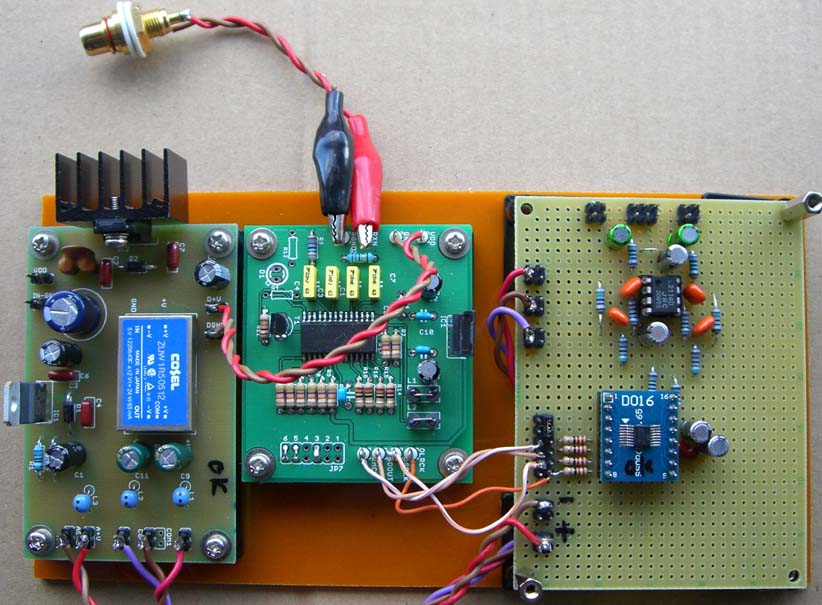

電源基板（＋５Ｖ・±１２Ｖ）とＤＡＩを接続します。
動作確認を行う前にＰＣＭ１７８１とＯＰＡＭＰをはずして、通電を行いテスターでソケットから間違い無く
＋５Ｖ・±１２Ｖが出ているか確認してください。いきなり通電してＩＣが燃えないようにする為です。（何度燃やしたか・・・・）

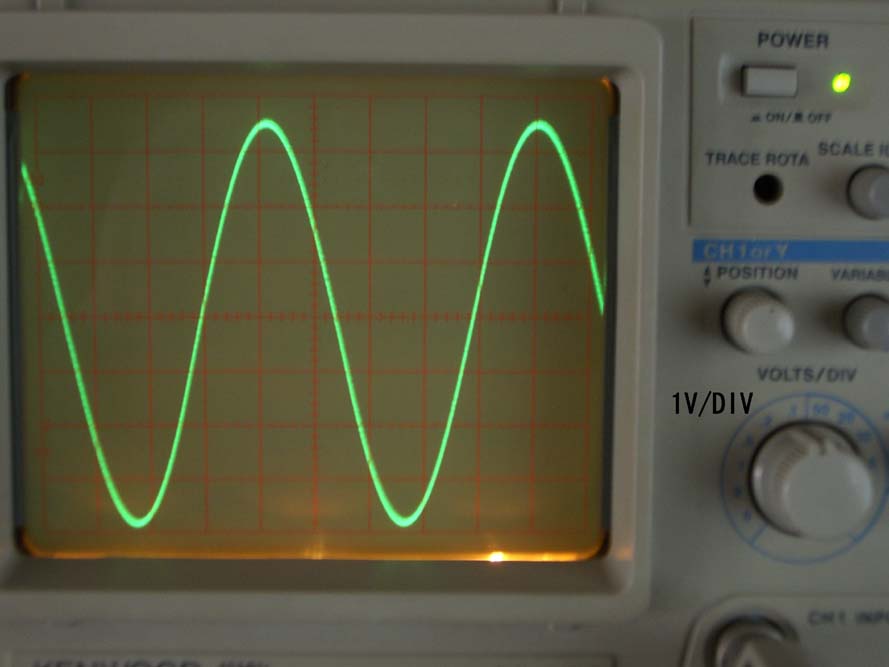

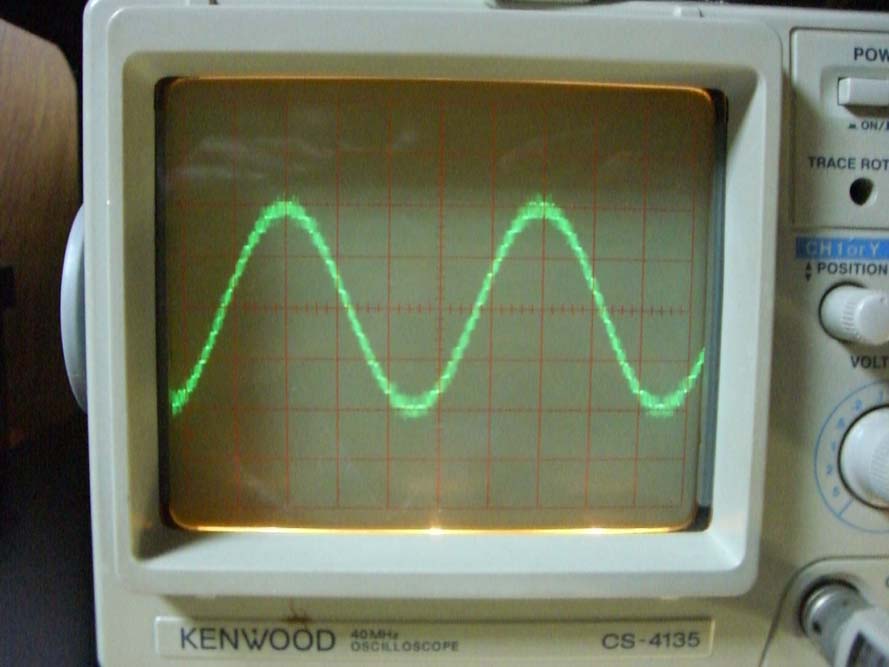

ＩＣを戻して電源を入れて、オシロスコープにて出力されているか確認します。
今まで製作したＤＡＣなかで出力が高めです。これはＯＰＡＭＰの抵抗値を変える事で変更できます。
変更方法はデーターシートに掲載されています。

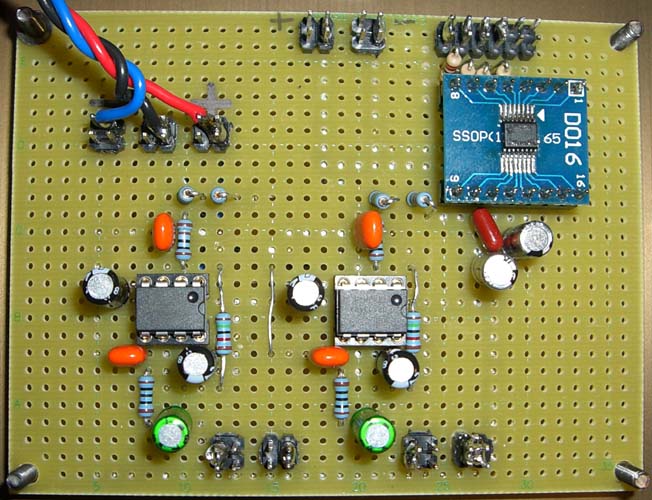

シングルＯＰＡＭＰでも作ってみました。
