今後このＤＡＩを使って手軽にＤＡＣを作る方法を公開する予定です。
シーラスロジックのＣＳ８４１６を使ったＤＡＩ基板です。
ＣＳ８４１４に比べて部品点数が多く、何度もユニバーサルで作るのは大変なので基板を製作しました。

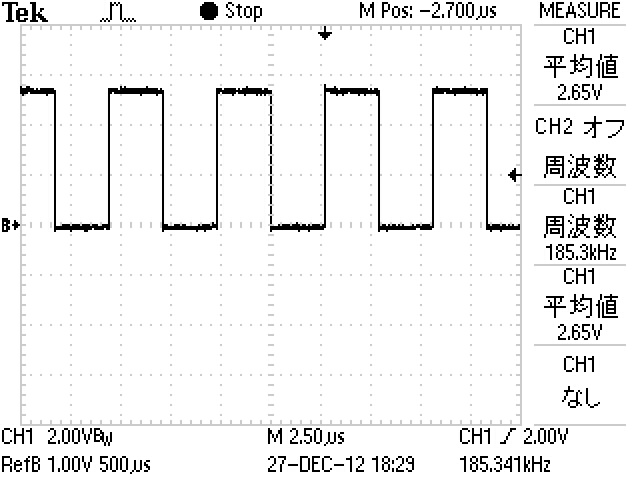

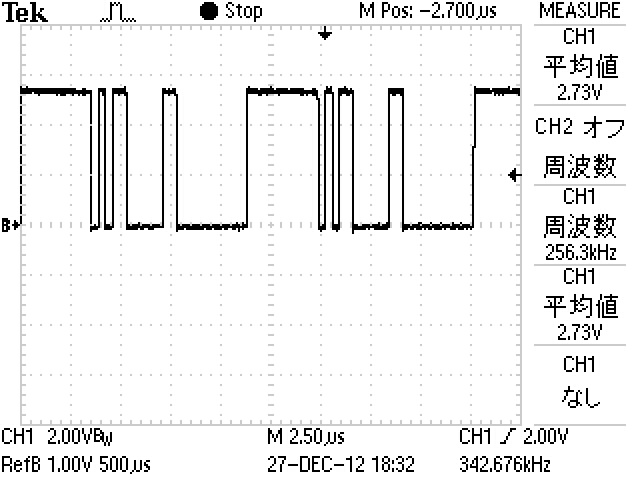

ＤＡＣを作る上でオシロスコープが無いとＤＡＩ部が正常に動作しているかわからず、動作しなかった場合
非常に手間を取る事になります。
逆に正常に動作するＤＡＩ基板さえあれば、ＤＡＣ部分のみ製作に集中でき、
製作はテスターのみで行う事もできます。
電源は５Ｖのみで動きます。
ＣＳ８４１６なので、２４bit 右詰、左詰、Ｉ２Ｓに対応しています。入力も４４．１〜１９４Ｋｈｚまで対応しています。自分は１９４ｋＨｚの設備を所有していないので確認はしていませんが、ＤＡＩ購入者から使用できるとの報告をいただいています。
使用できるＤＡＣの石はＴＤＡ１５４３、ＴＤＡ１５４３Ａ、ＡＤ１８５２、ＡＤ１９５５、ＰＣＭ１７９４、ＰＣＭ１７０４等です。
１６・１８・２０ＢＩＴのＤＡＣには対応できません。対応するには、ロジック回路を追加するか
ソフトウェアーモードに対応するしかありません。今のところハードウェアーのみです。
ソフトウェアーモード対応、リクロック対応はいずれ行う予定です。
オークションでは完成品のみしか出品していません。
一度不良品を大量にだした事がありまして、それ以来こちらで動作確認を行った完成品のみしか
出品していません。
回路図
基板ＣＡＤの回路図ですので、見にくいかもしれません。
部品表
部品配置図

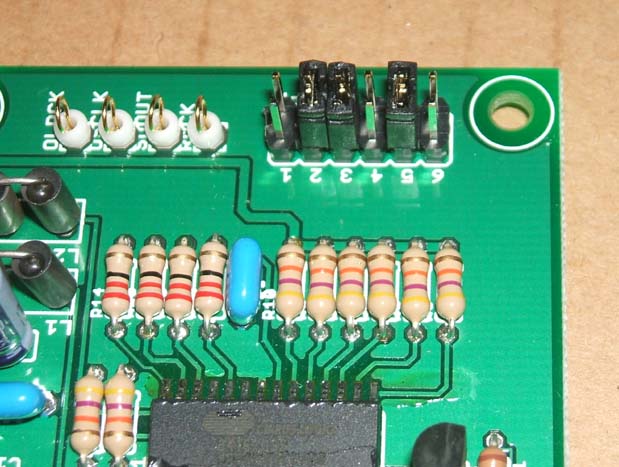

現在出品している基板はジャンパーピンにて変更できる様になっています。
ＴＤＡ１５４３を使用する時のジャンパーの設定です。
ＪＰ７の３・５・６番をショートします。
この設定のフォーマットはI2Sです。ＡＤ１８５２等に使用できます。
最近のＤＡＣ ＩＣのほとんどがＩ２Ｓフォーマットです。
（Ｉ２Ｓ は 「Inter-IC Sound」 の略）
ＴＤＡ１５４３Aを使用する時のジャンパーの設定です。
ＪＰ７の２・３・５番をショートします。
