ＣＳ８４１６　制御ソフトのについて

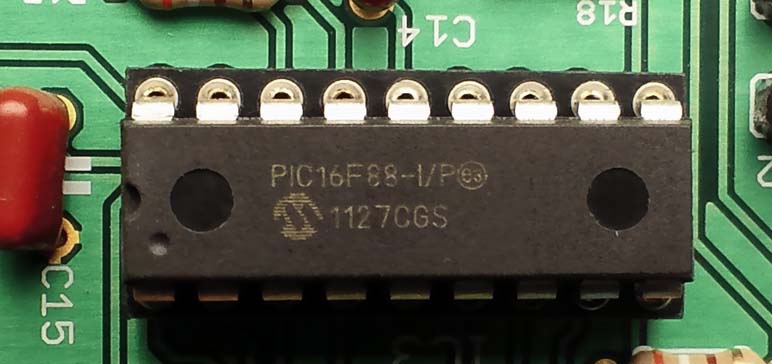

ＣＳ８４１６の制御にはマイクロチップ社製のワンチップマイコン「ＰＩＣ１６Ｆ８８」を使用します。
今回マイコンが担当するのは、ＣＳ８４１６のレジスタの書き込み、読み込み、リセット、
入力切替の制御、入力周波数の表示です。デバック用のシリアル通信の出力もありますが、
通常は使用しません、将来ＬＣＤ表示に対応するときに使用するかもしれません。

ＰＩＣマイコンは電源が投入されるとＣＳ８４１６にリセットを行い、
初期設定をレジスタに書き込みます、これでＣＳ８４１６は動作を開始します。
ＣＳ８１４６の動作設定を行うレジスタは００ｈ〜０９ｈです。
このレジスタに設定値を書き込み、出力フォーマットの設定・入力切替などを行います。
０Ａｈ〜１Ｄｈは読み込み専用で、入力された信号の内容、ＣＳ８４１６の状態がレジスタに書き込まれます。
今回は入力周波数を調べるだけに使用しています。

今回の初期設定は以下の通りです。（詳しくは別の機会に・・・・）

今回の初期設定で、Ｉ２Ｓフォーマットが出力されます。
ＷＭ８７４１用にプログラムを作成しましたので、システムクロックは入力周波数が４８ＫＨｚ以下の場合256fs
９４ＫＨｚ以上になると128ｆｓに変わります。


ファームウェアーの変更、レジスタの初期設定の変更を行う場合は、

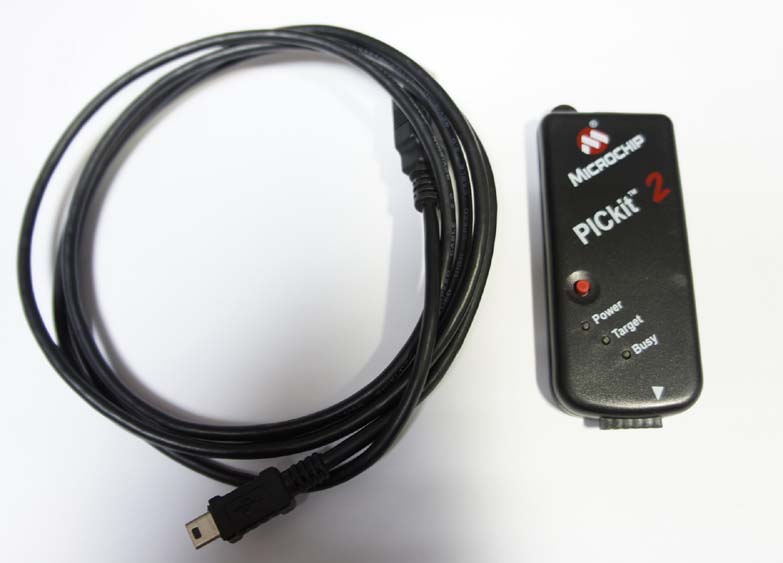

ＰＩＣマイコンのライター「ＰＩＣｋｉｔ２（もしくは３）」を使用します。
使用するには書き込みソフトとドライバー（付属）のインストールが必要ですが、
ここでは説明しません、「ＰＩＣｋｉｔ２」で検索してしらべてください。



無事インストールが済んでいる事を前提にして説明します。

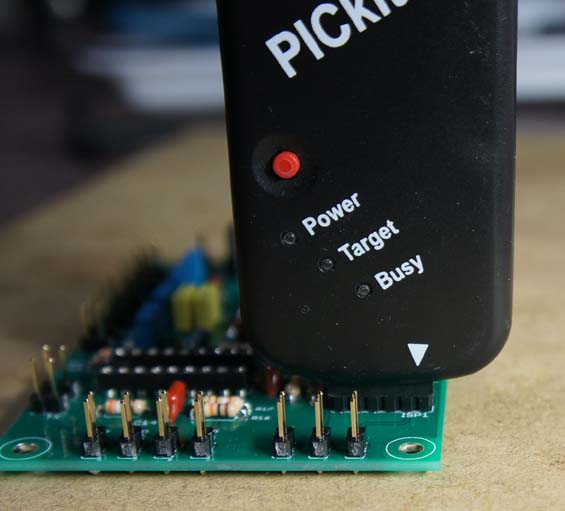

ライターをＩＳＰに差込ます。向きがありますので写真のように挿してください。

ちなみに写真にはＰＩＣマイコンがありませんが・・・・、必ずＰＩＣマイコンを挿してください　＾＾；


ＣＳ８４１６の基板の電源を入れ、ライターのソフトを起動します。

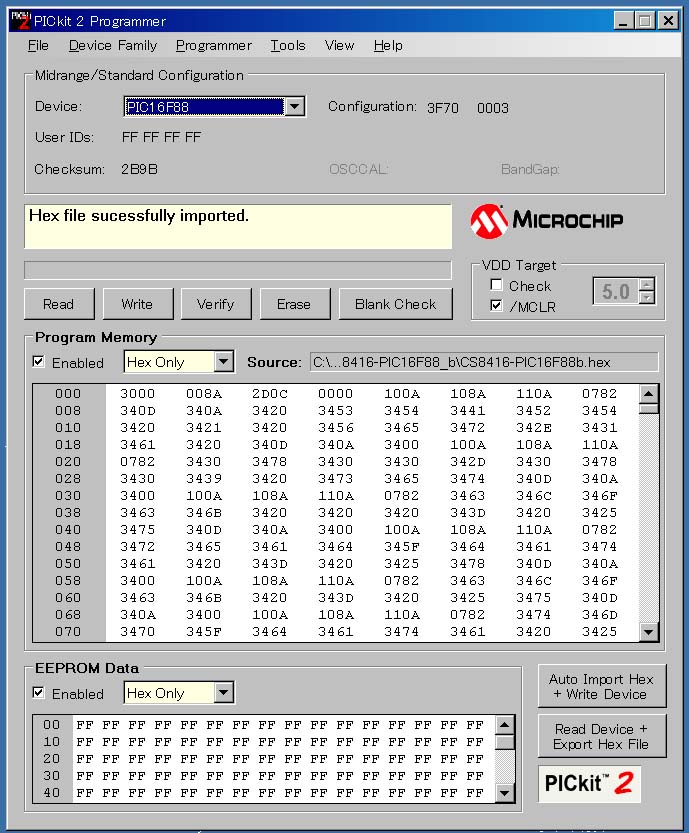

以下のように設定して、ＨＥＸファイルを読み込んで「Ｗｒｉｔｅ」を押すだけです。
後はライターを抜くと動作を開始します。

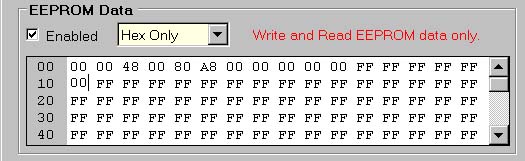

設定用レジスタ（00H〜09H)を変える事ができます。
その場合は、「Program Memory」の「Enabled」のチェックをはずし、


「ＥＥＰＲＯＭ　Ｄａｔａ」を変更します。
データの上でダブルクリックすると変更できます。変更したらＴａｂキーで次のアドレスの
変更ができます。必ず00H〜09Hまで書き換えてください。(FFHのままにしないこと）

最後にアドレス　１０Ｈの値をFFH以外にしてください。
すべて終えたら　「Ｗrite」をクリックして書き込みが開始します。

今回のプログラムはここ　、ＨＥＸはここです。
