BTLアンプにヘッドフォンを接続する方法

ヘッドフォンは右・左・GNDの3端子です。
ところがBTLの出力にはGNDがありません。出力の片方を共通にしてGNDにする事もできません。
試しにやって、アンプを破壊させた馬鹿がいます・・・・・ ^^;

BTLアンプにヘッドフォンを接続させる方法はとして、ヘッドフォン端子をカットして
左右のGNDを別々にする方法がありますが、これでは不便です。
BTLにトランスを取り付けてGNDレベルを作る方法が無難です。

テストに使用しているアンプは共立電子で販売されている
「20WステレオD級パワーアンプキット / DAMP-3120 (-/)」 です。

TDA1552Q等のBTLアンプにも問題無く接続できます。

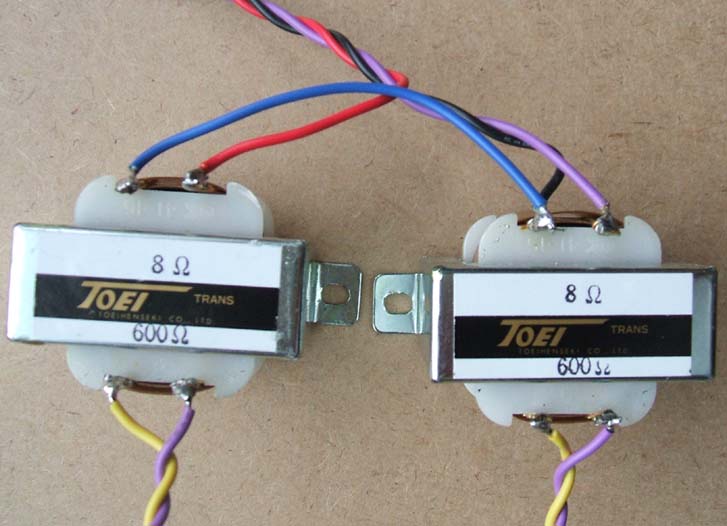

BTLアンプとトランスはこのように接続します。
何故スピーカー端子(アンプ)側が600Ωで8Ωがヘッドホン側なのか質問がきましたが、簡単に説明すると電流を減らす為です。

下手糞ですみません。



使用するトランスは、「東栄変成器」で販売されてる物です。
http://www1.tcn-catv.ne.jp/toei-trans7arc-net/

音質は問題ありません。
600Ω:8Ωのトランスなんで、オーディオ用に設計されたトランスと思われますし。



オペアンプを使用したものに比べて、余裕のあるパワフルな音が楽しめます。

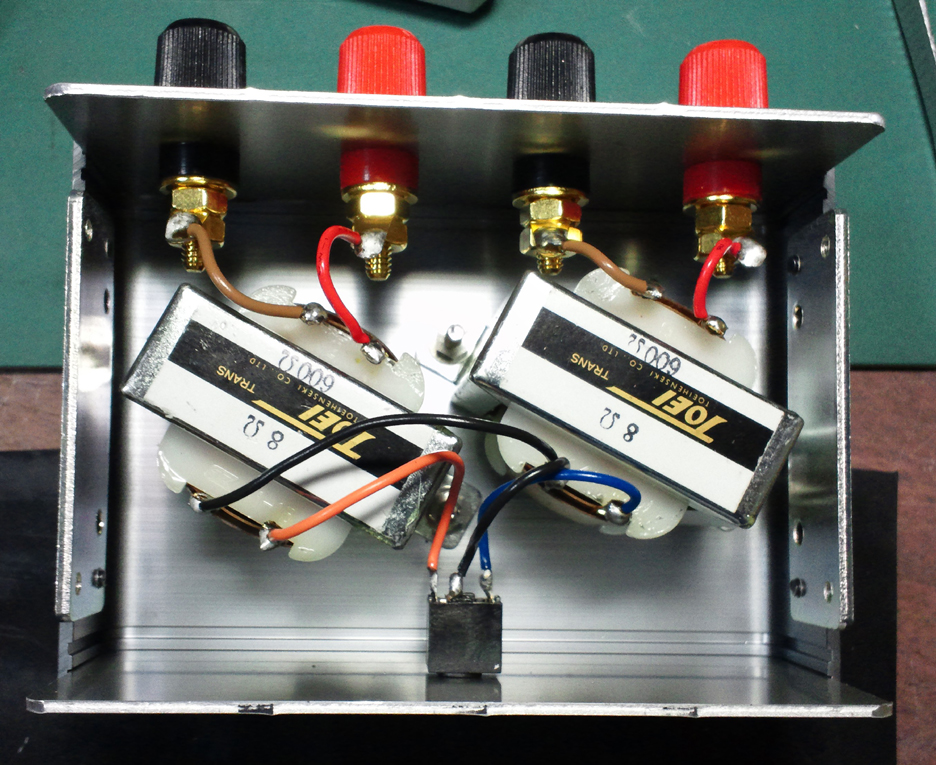

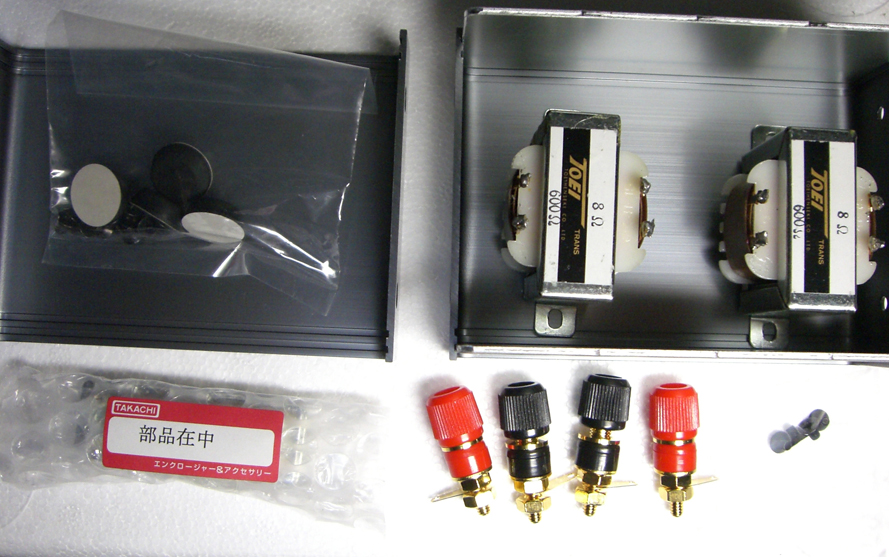

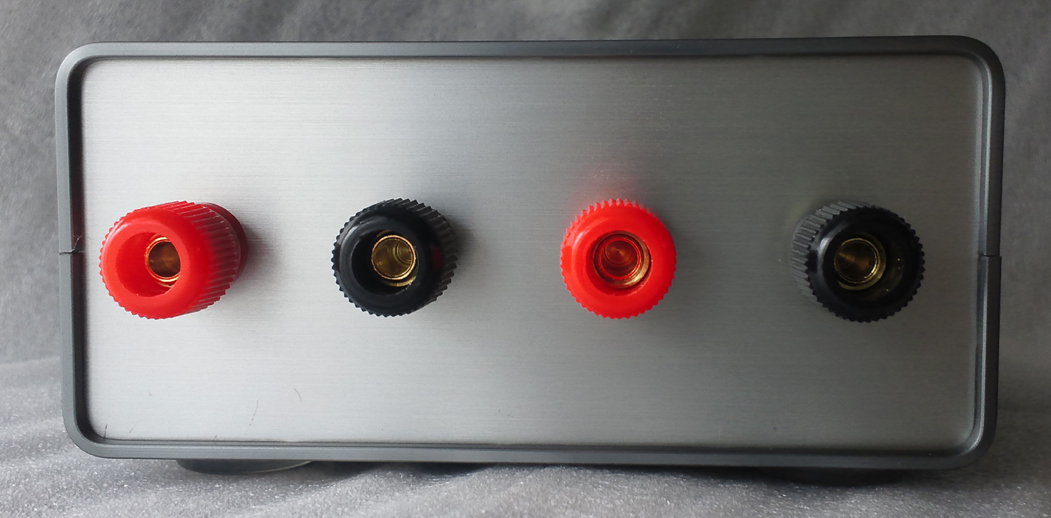

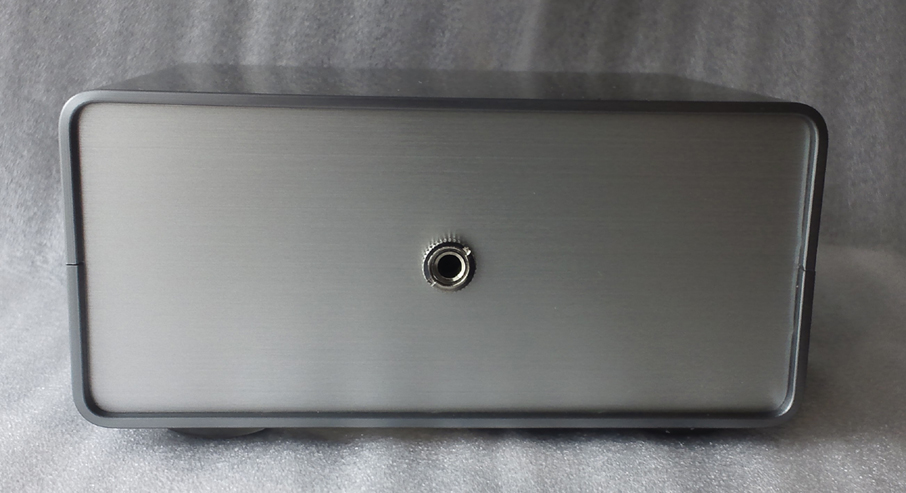

ケースに入れてみました。ケースはタカチの「UC11−5−8DD」です。




ボリュームはアンプで行うので付けませんでした。


深夜アンプを完成させたが、スピーカーで鳴らすと家族から怒られる方用・・・・・・
