　　　　　ＡＤ１９５５ＤＡＣの製作方法

組み立て方がだんだん手抜きになってきています、^^;
ＤＡＣを作った事の無い方は、ＡＤ１８５２の方を一度見てから進めてください。
回路図の画像は、一旦保管してからプリントアウトすると良いと思います。

今回ローパス回路は飛ばしています。

オペアンプ用電源電圧は使用するオペアンプにあわせてください。
基板のシルク印刷は±１２Ｖとなっていますが、±１２Ｖである必要は
ありません。

基板用ＣＡＤを使用して回路図を書き、良く見直さなかった為、部品番号が
滅茶苦茶なので注意してください。（ゴメン）

組み立てる時は出来るだけ、メーカーのデーターシートを入手してから行って
ください。「ＡＤ１９５５」と検索すれば簡単に日本語のデーターシートが入手できます。

抵抗値が、２２?（赤赤黒金茶）、２２０?（赤赤黒黒茶）、２．２Ｋ?（赤赤黒茶茶）　と
似たようなカラーコードなので注意してください。
最初に分けておいたほうが無難です。

基板サイズは、１２０ｘ８２．５mm　です。

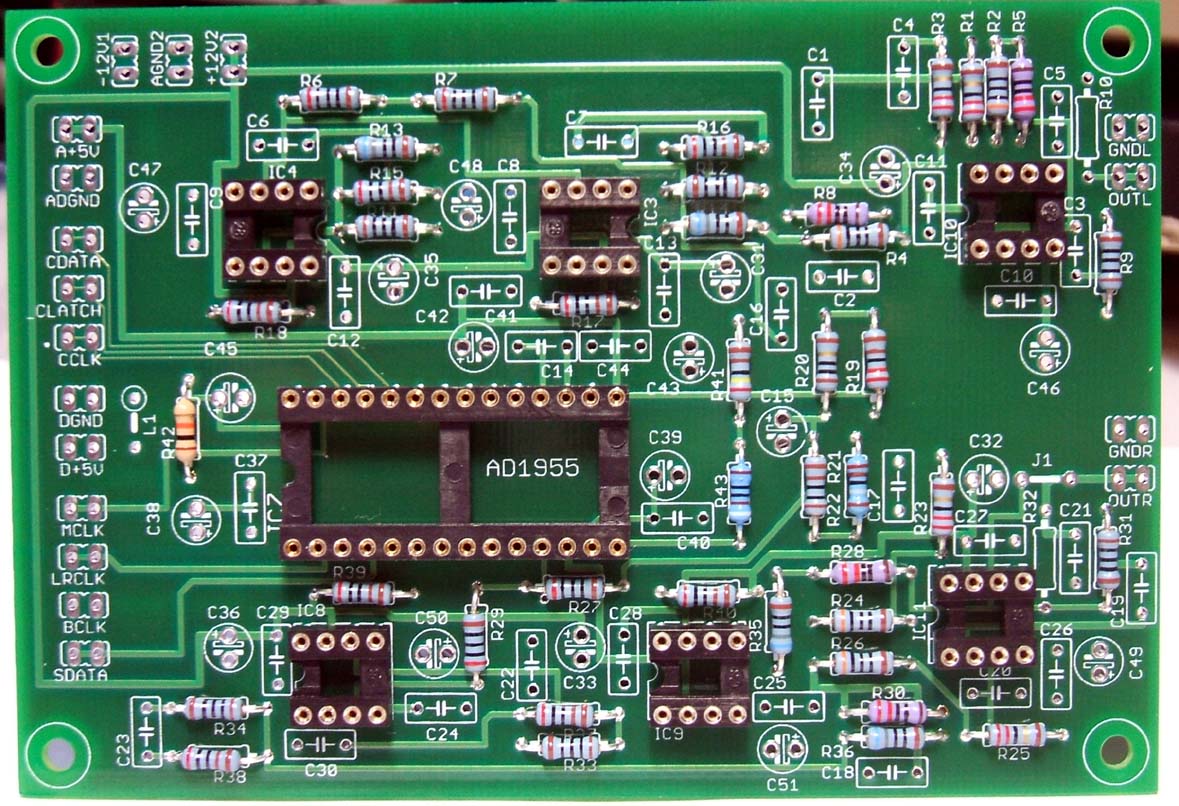

抵抗を付けてください。

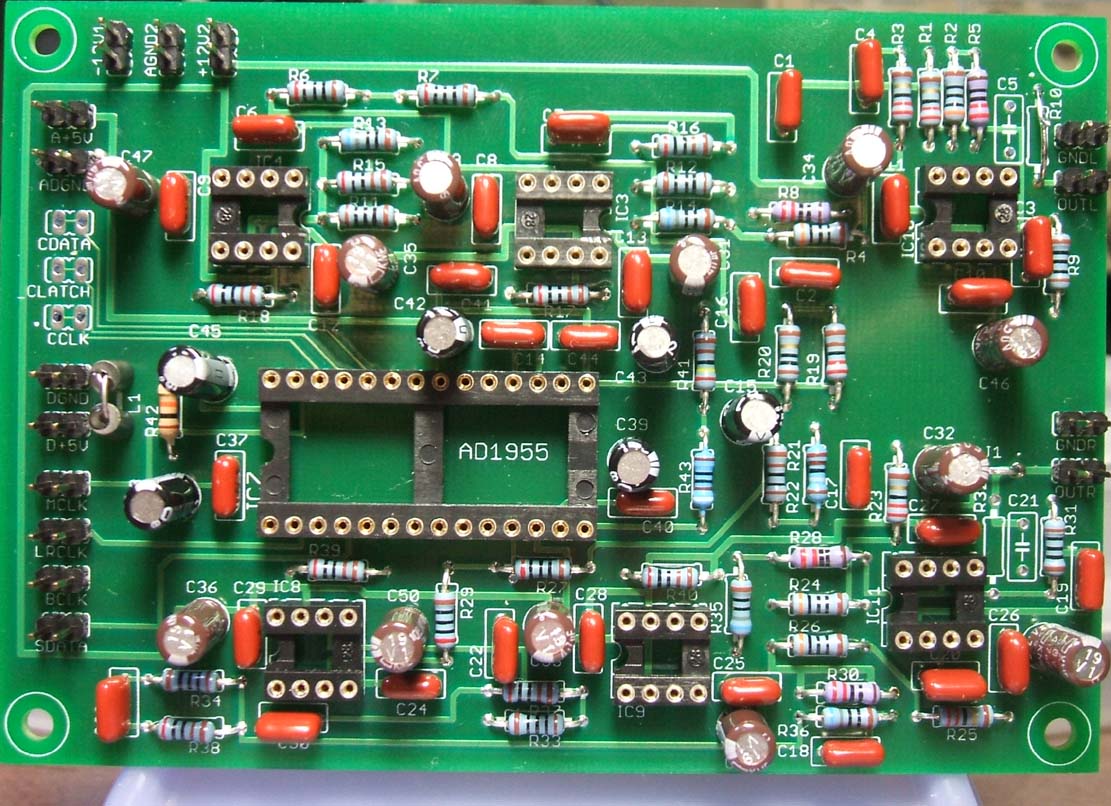

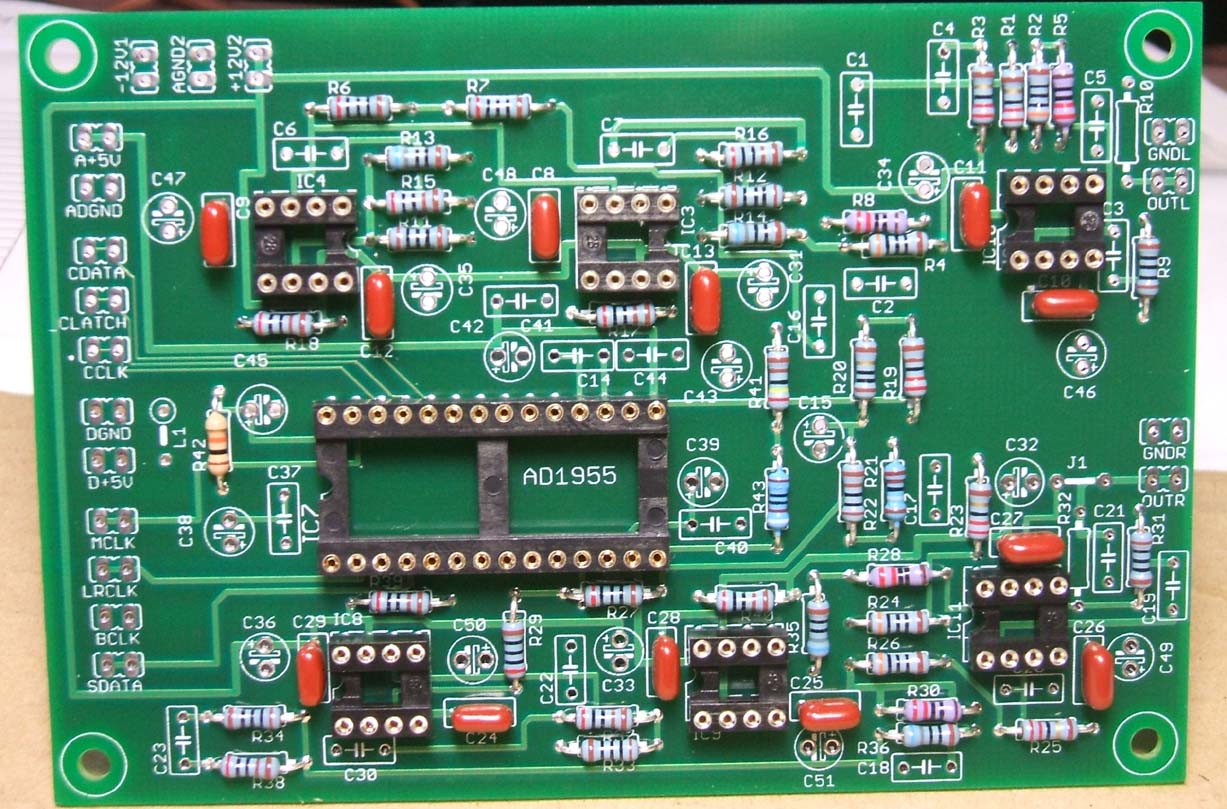

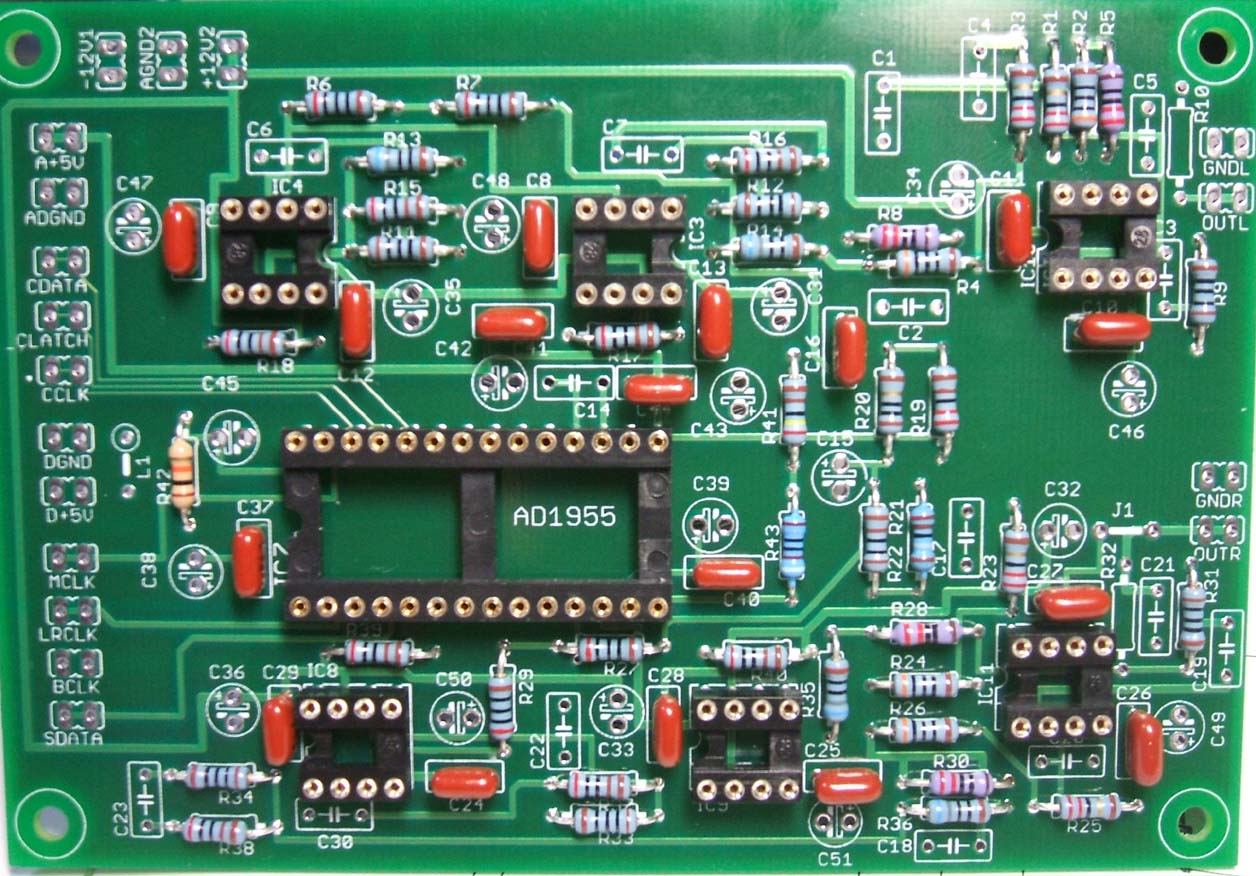

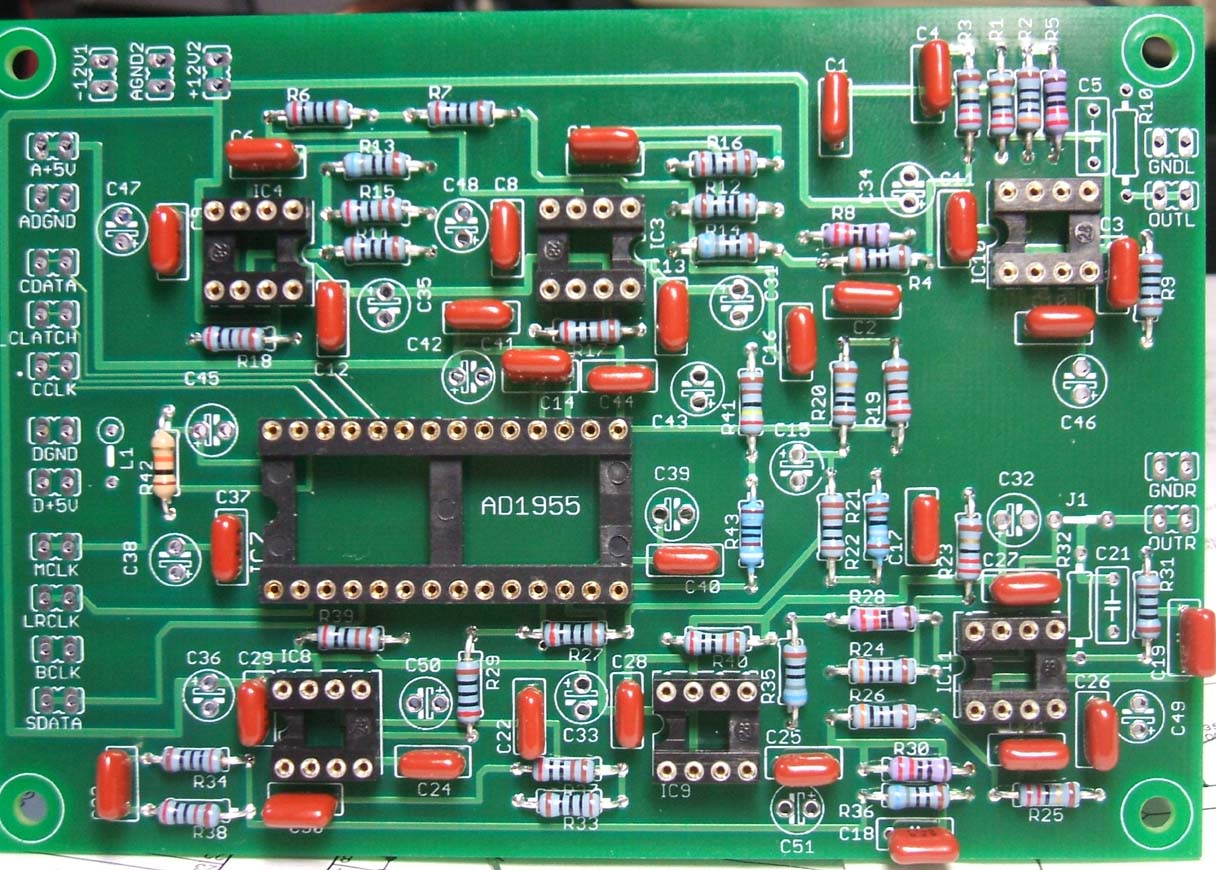

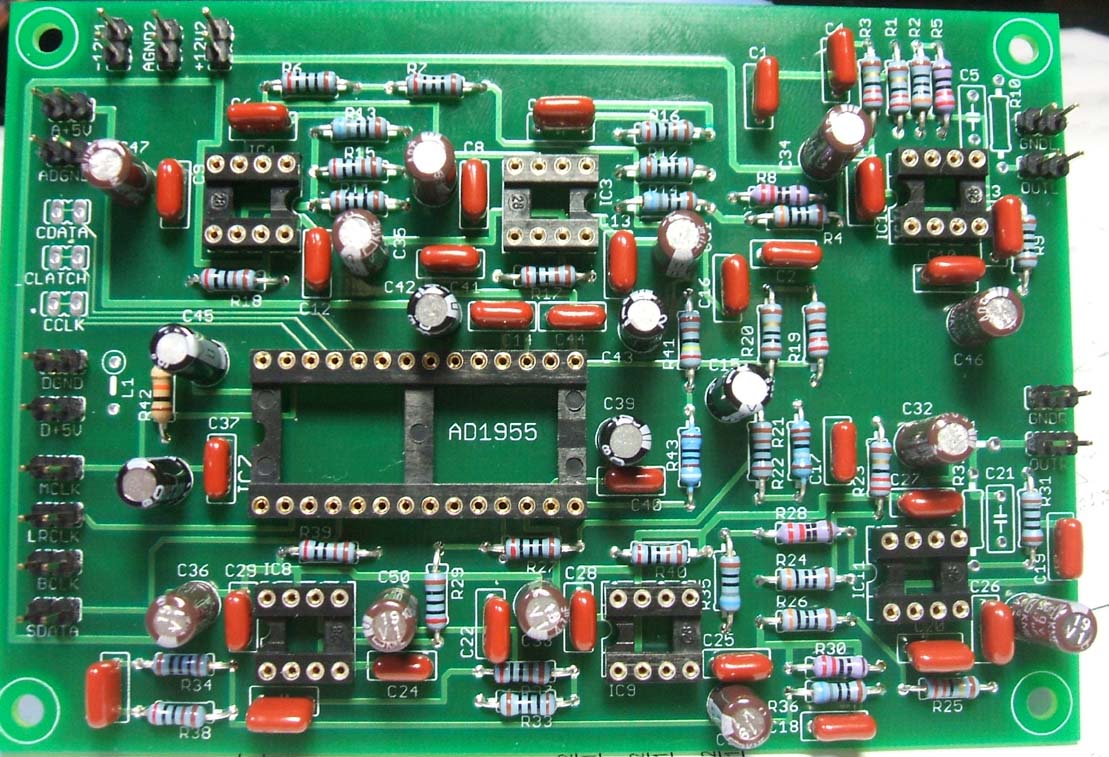

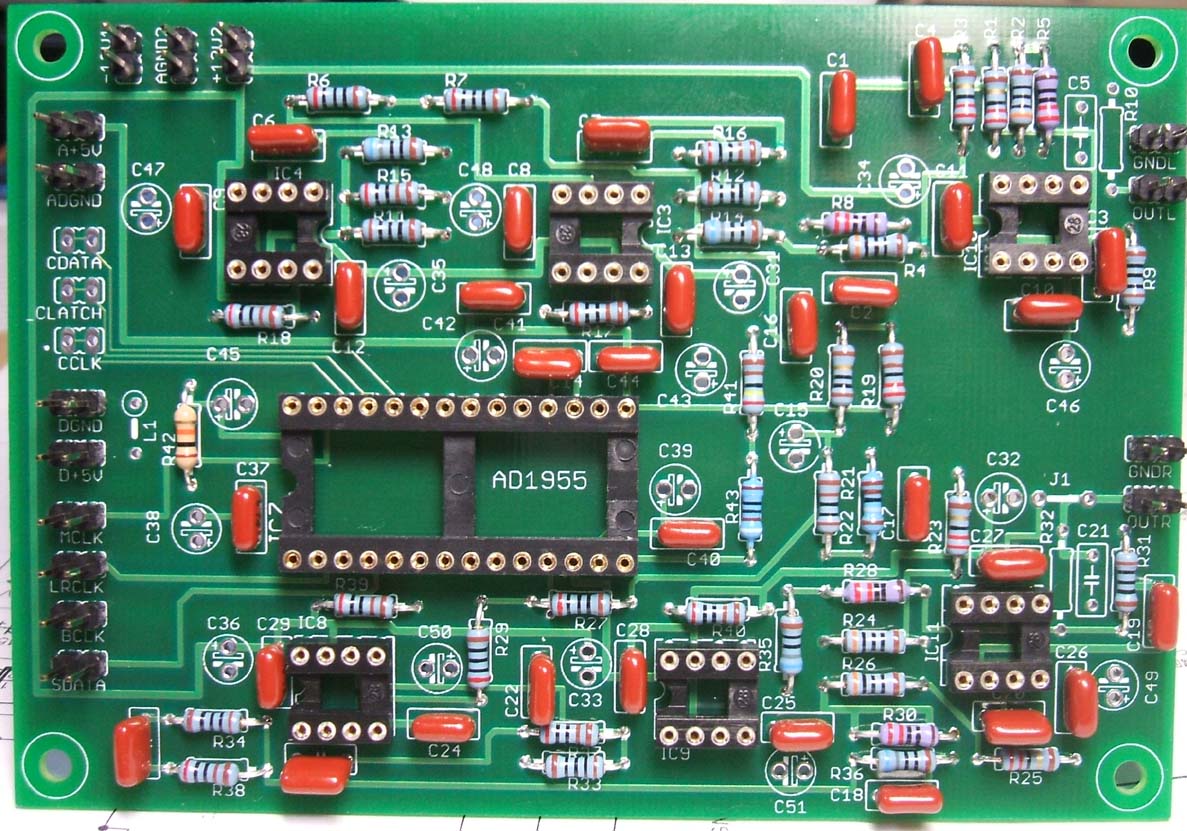

間違いが無いか、写真と比べてください。
Ｒ４１とＲ４３が写真の物と違います。
実際は２．２Ｋ（赤赤黒茶茶）と３００Ω（橙黒黒茶）となります。
