ＡＤ１８５２のＤＡＣ基板のつくり方

このページを書いてからだいぶ経っています。
現在頒布に付属しているコンデンサとOPMAが違っていますので、
確認してから製作してください。（容量の変更はありません。）

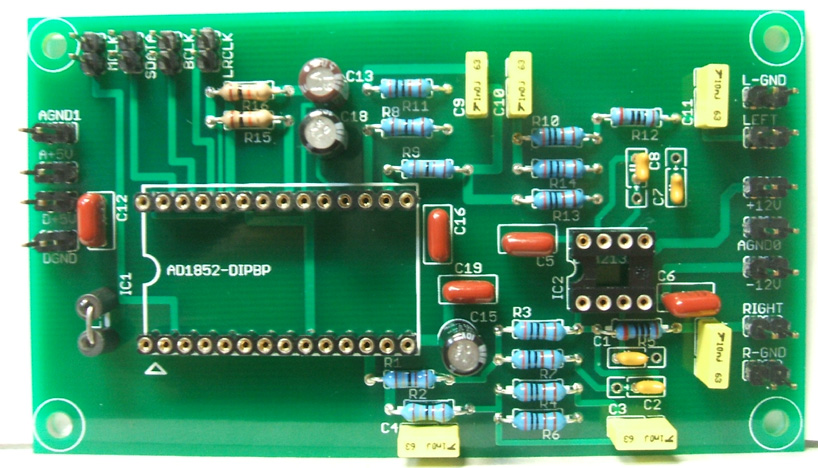

完成するとこんな感じになります。付属しているOPAMPはＯＰＡ２１３４です。

製作方法

カーボン抵抗１０ｋ2本をつけます。

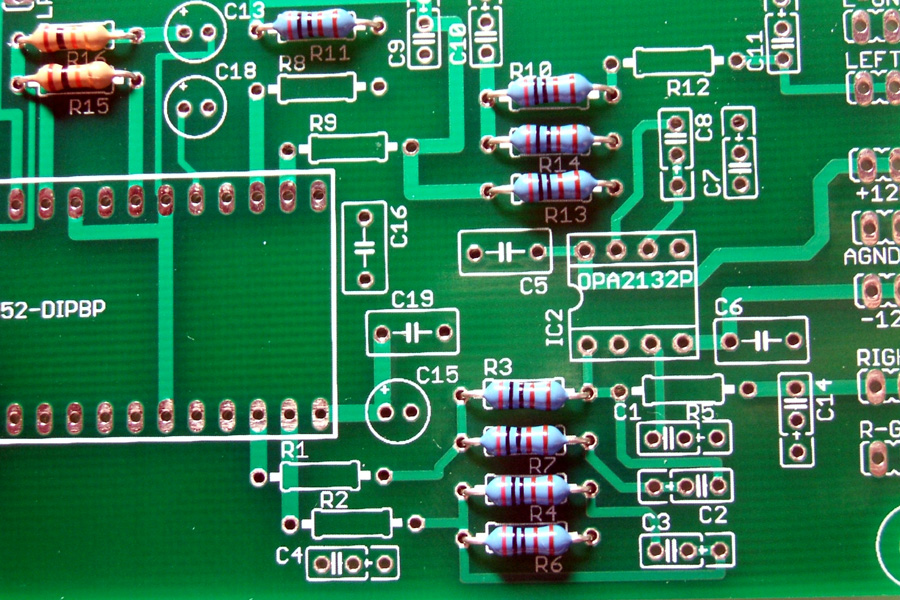

金属皮膜抵抗２ｋ8本をつけます。


金属皮膜抵抗１．８ｋ・４本をつけます。

金属皮膜抵抗２００オーム2本　をつけます。

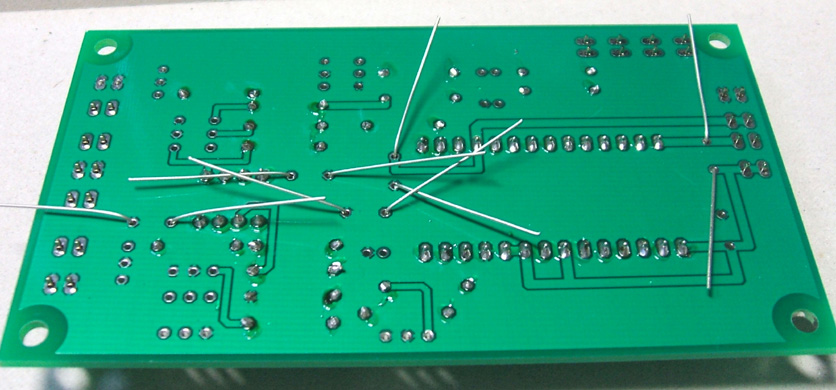

ここで裏返して半田付けします。

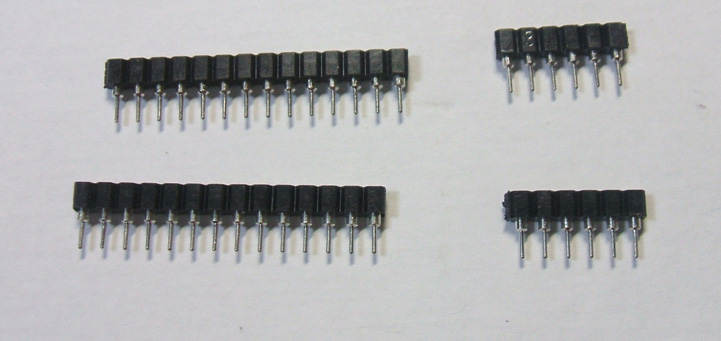

丸ピンソケット（シングル）です。１４Ｐまでしか使用しませんのでカットしてください。
ただし、最近は１４Pに変更していますのでカットが不要です。

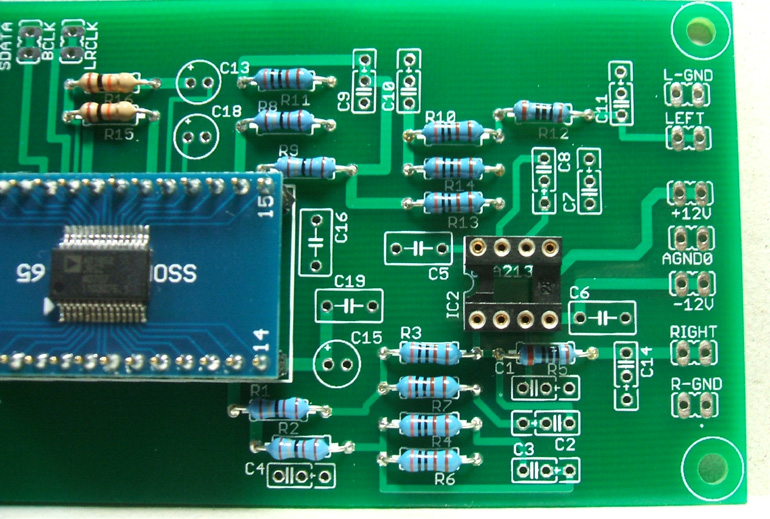

ＡＤ１８５２に付けます。
基板につけるとき、歪まないようにするためです。

基板に取り付けます。

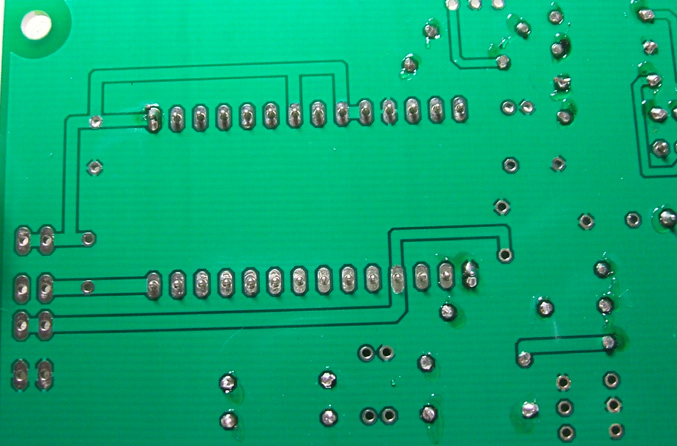

2箇所半だ付けします。
このとき、傾きがないか調べてください。

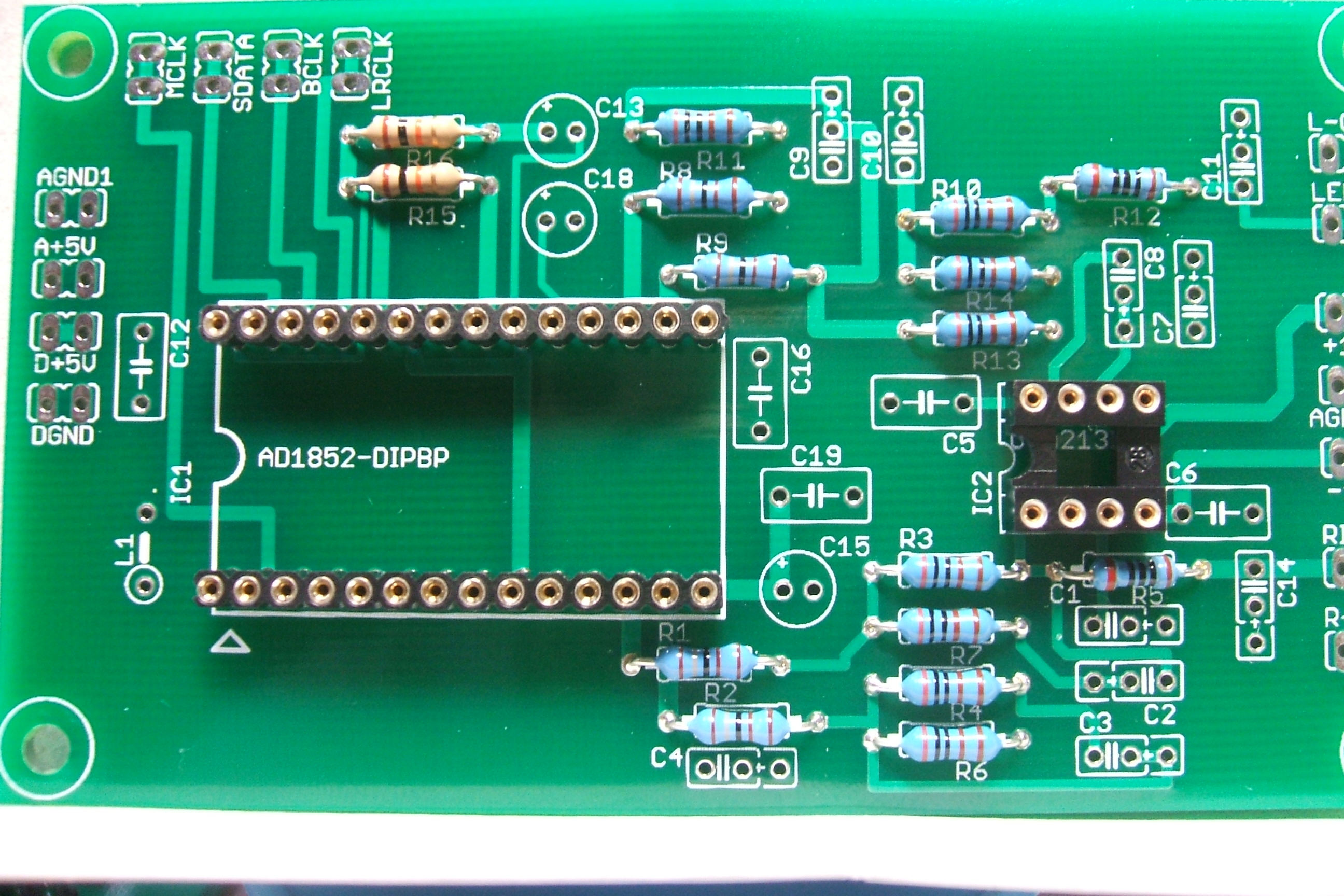

オペアンプ用８Ｐソケットをつけます。


これも同様に2箇所だけつけて、傾きが無いようにしてください。

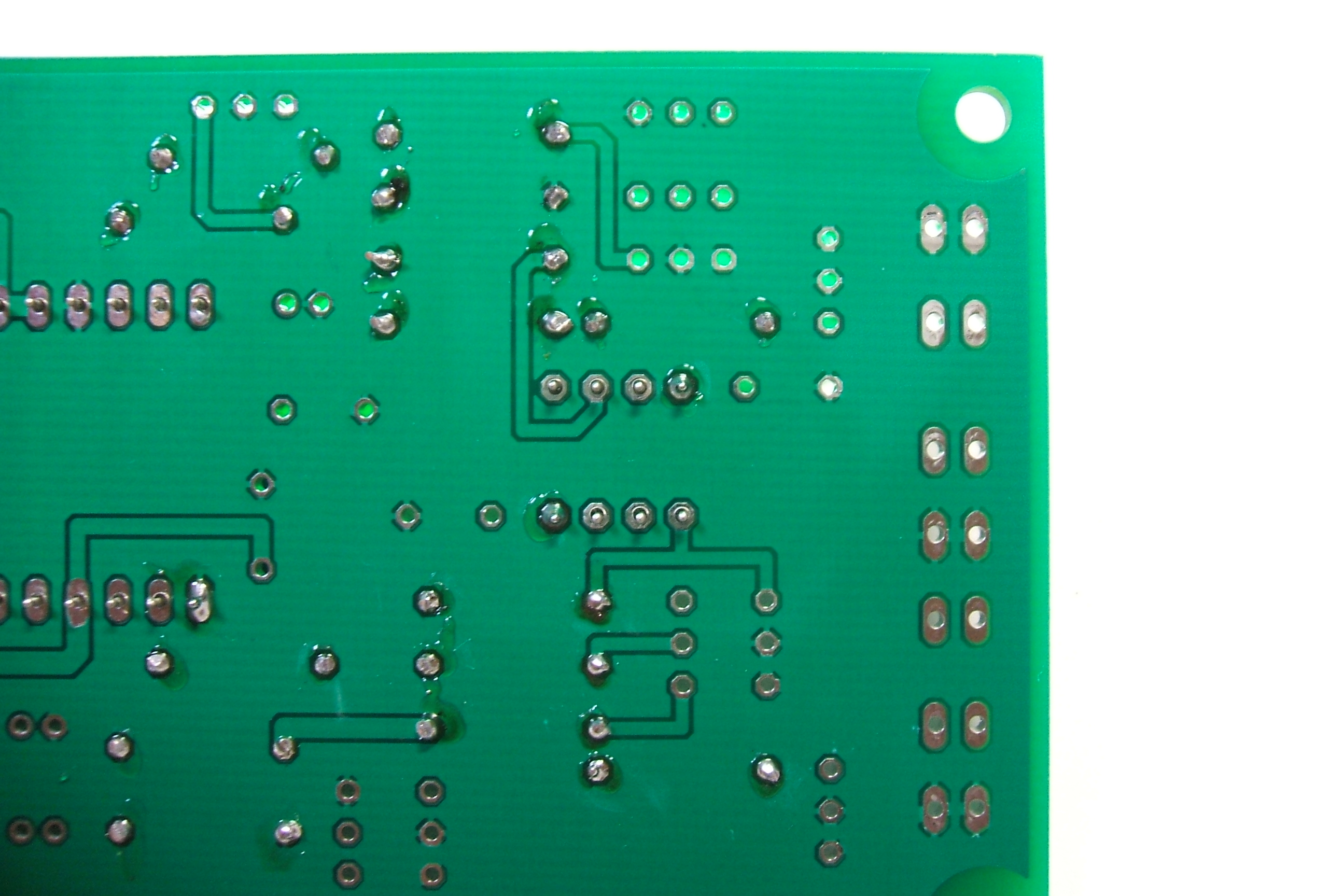

傾きが無い事を確認した上ですべてのピンを半田付けしてください。

ＡＤ１８５２を取り外します。

パスコン０．１μＦ（１０４）を５個取り付けます。

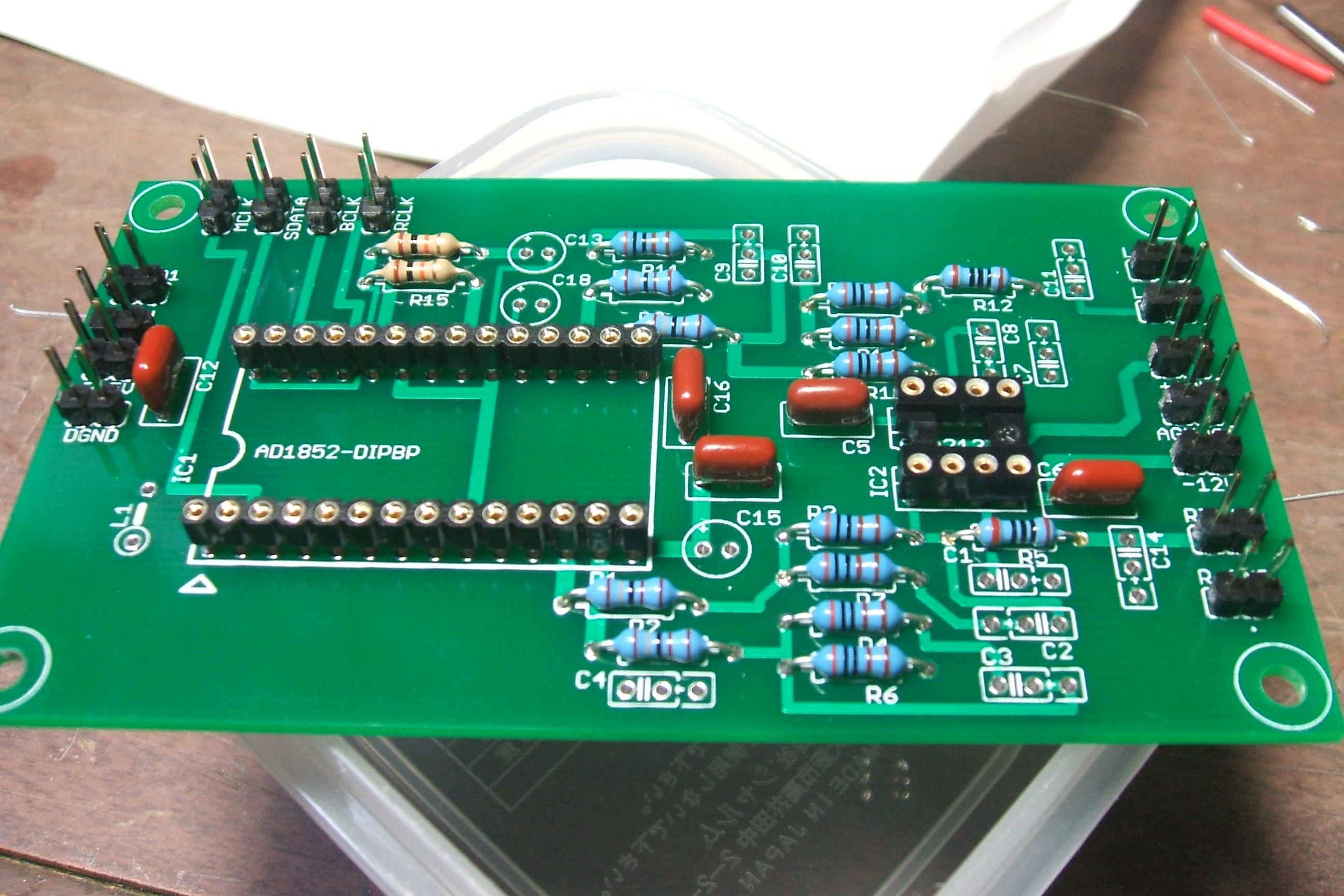

ヘッダーピンを付けます。



板を上に乗せて、ピンが落ちないようにひっくり返してください。

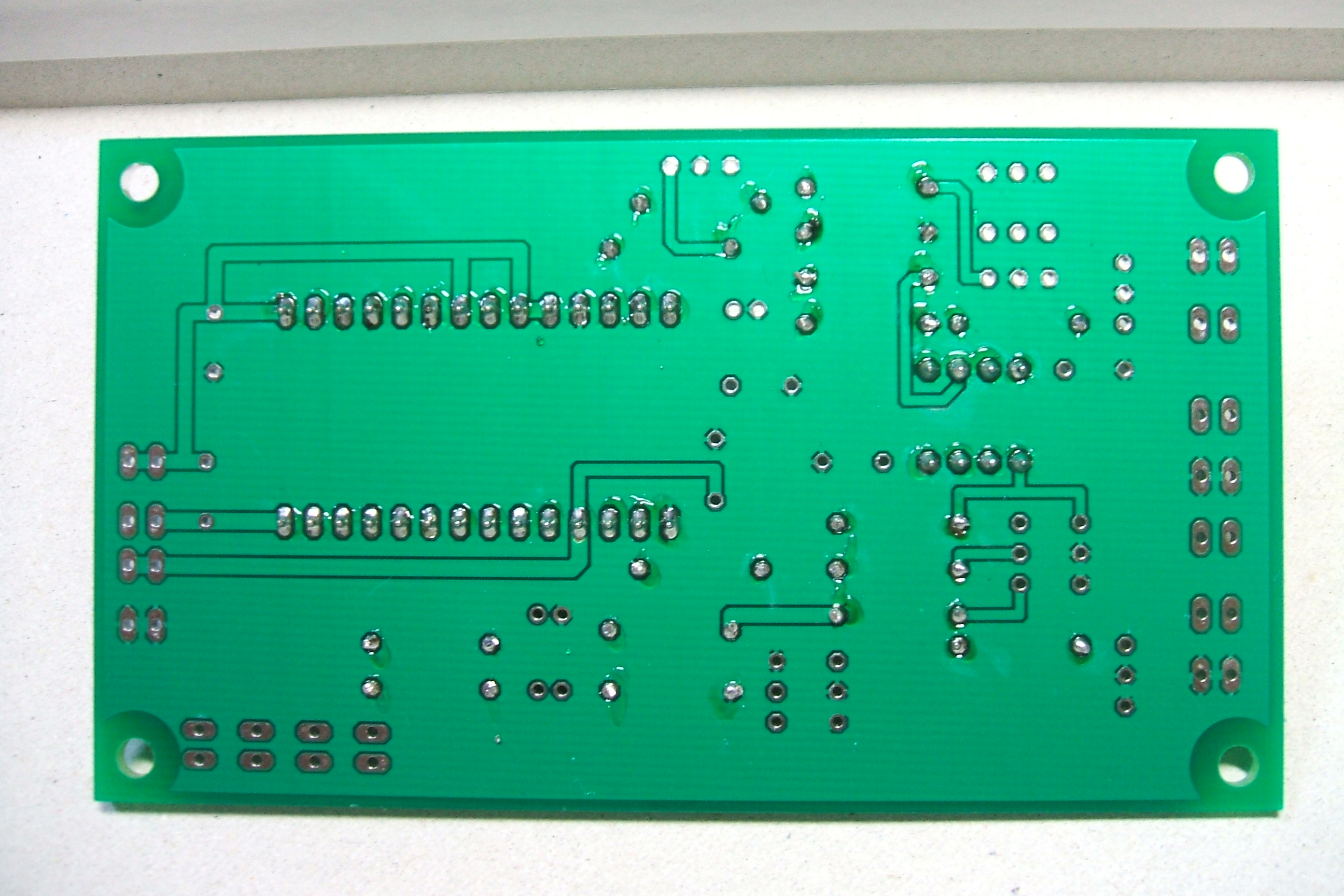

すべて半田付けしてください。

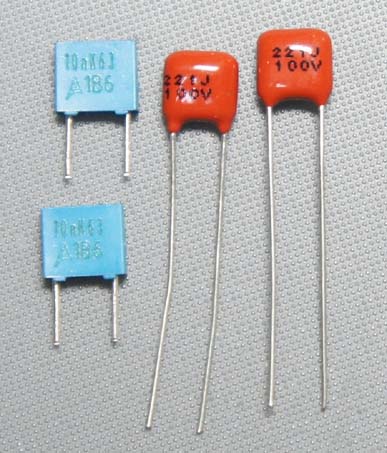

コンデンサ２２０ＰＦ（２２１）、４個を取り付けてください。

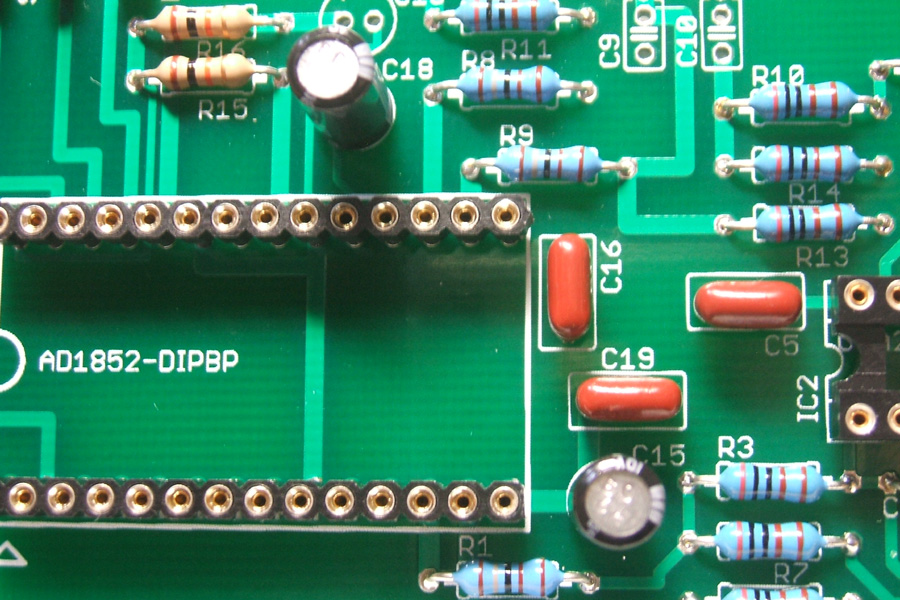

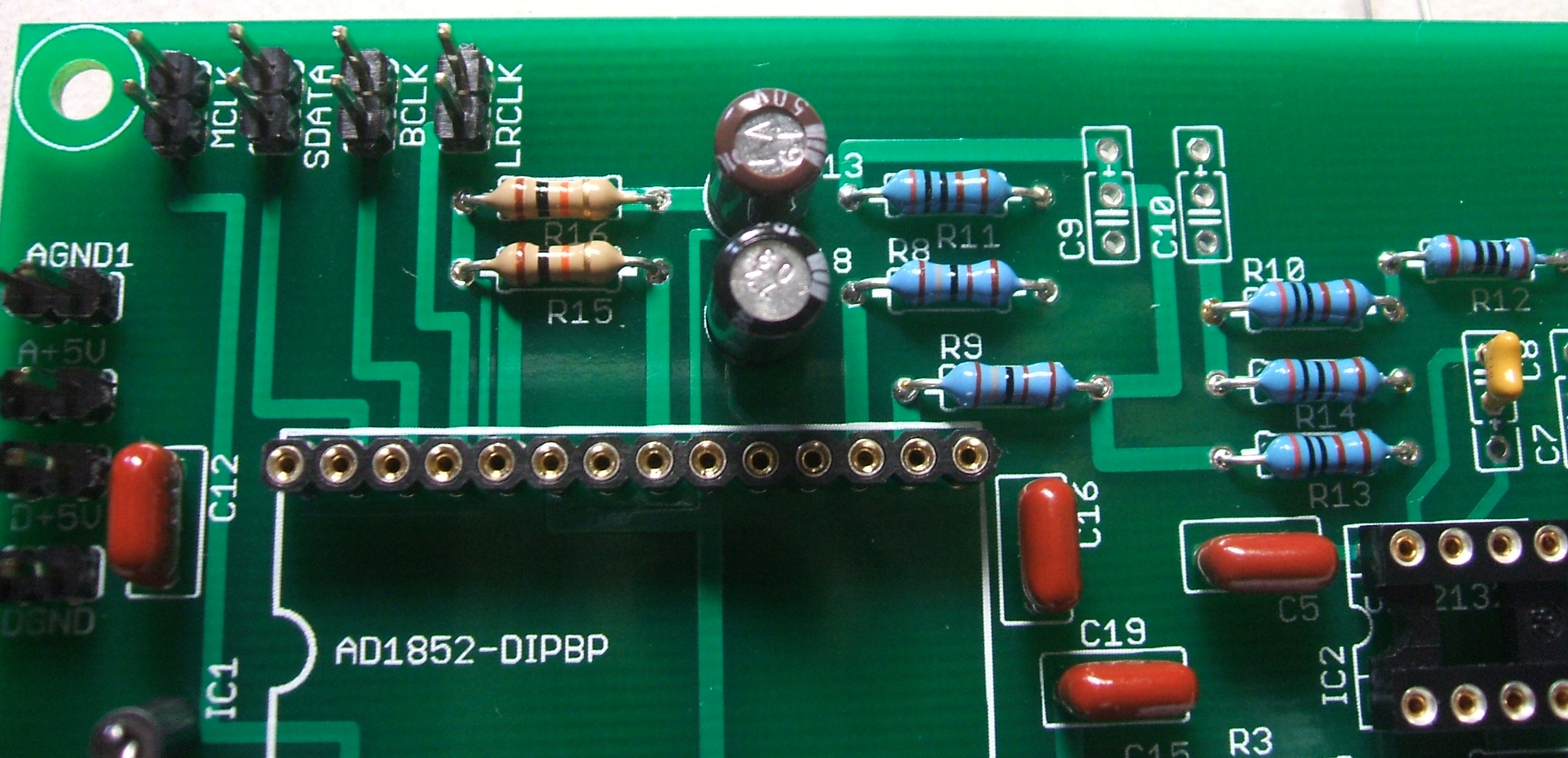

電解コンデンサ　１０μＦ、　２個取り付けてください。



電解コンデンサ　１０μＦを取り付けてください。以前は４．７μＦでしたが、１０μＦの方が安定するので
変更しました。

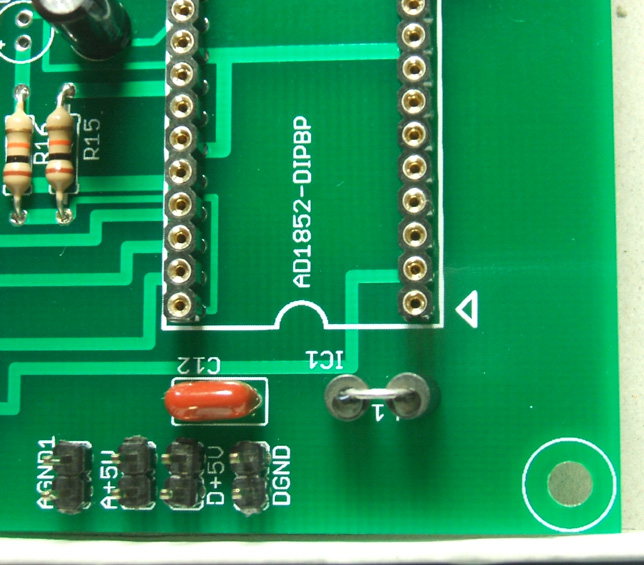

フェライトビーズを取り付けます。

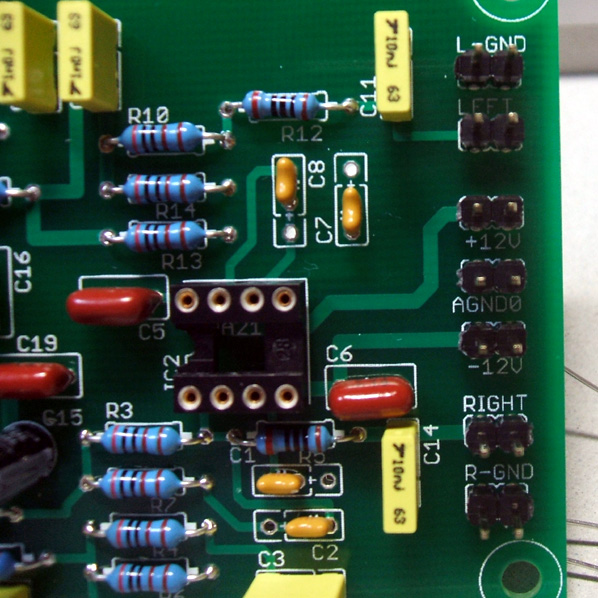

コンデンサ１０００ＰＦ（１ｎｆ）を４個取り付けてください。


コンデンサ　１００００ＰＦ（１０ｎｆ）を２個取り付けてください。


裏返して、すべてを半田付けすれば完成です。


ＡＤ１８５２とＯＰ２７５を取り付けてください。
