まず使用するケースですが、ここではタカチの「ＣＤ−２４０ＤＤ」を使用します。
購入価格は　２２５０円です。秋葉原ならもう少し安く購入できます。

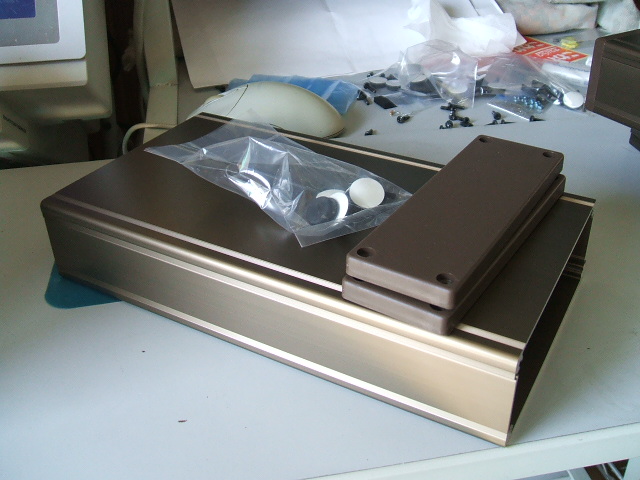

ネジをはずしてばらした状態です。

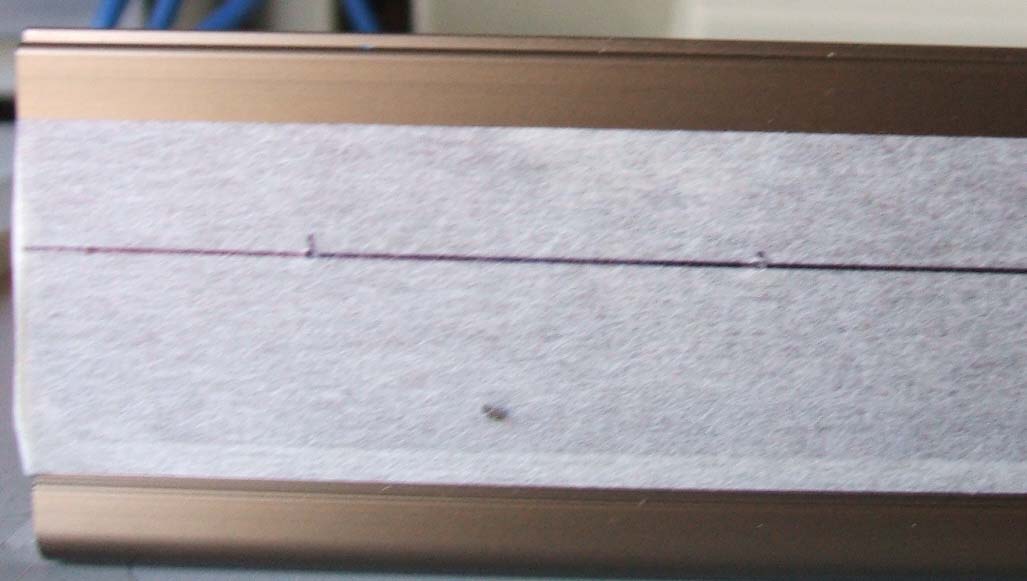

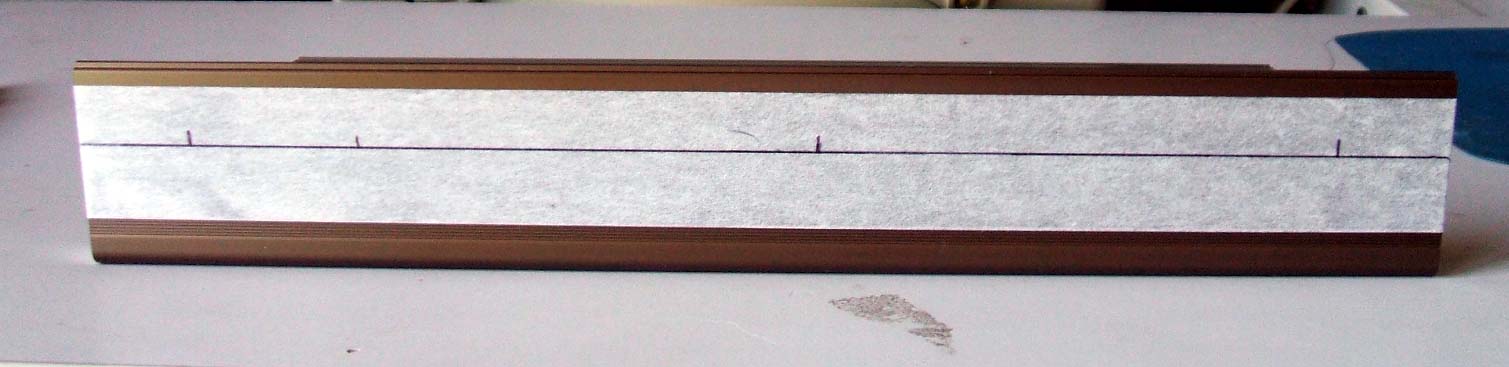

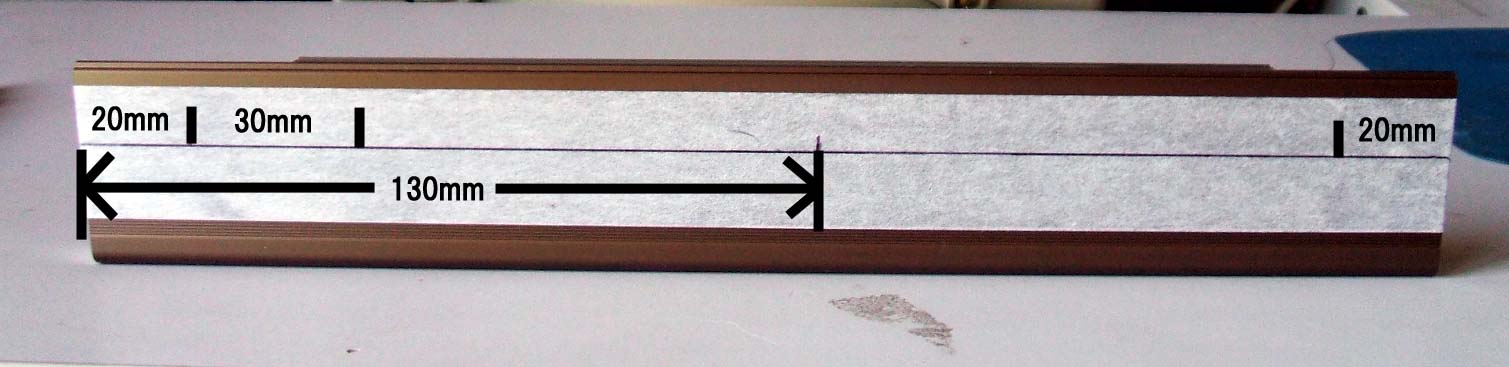

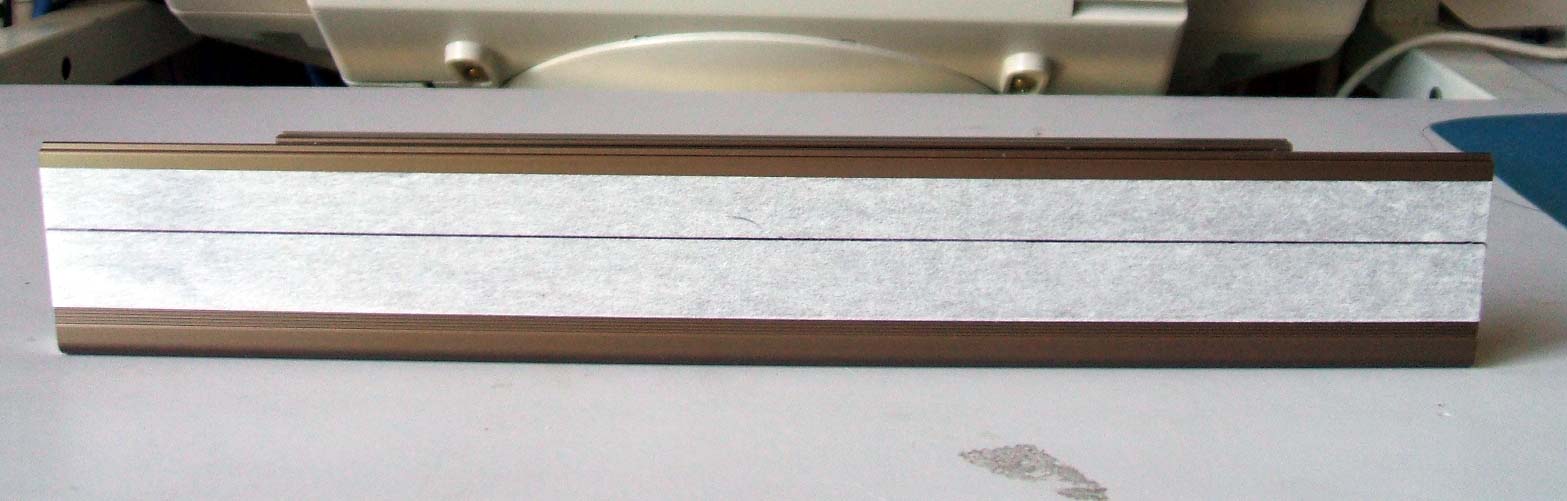

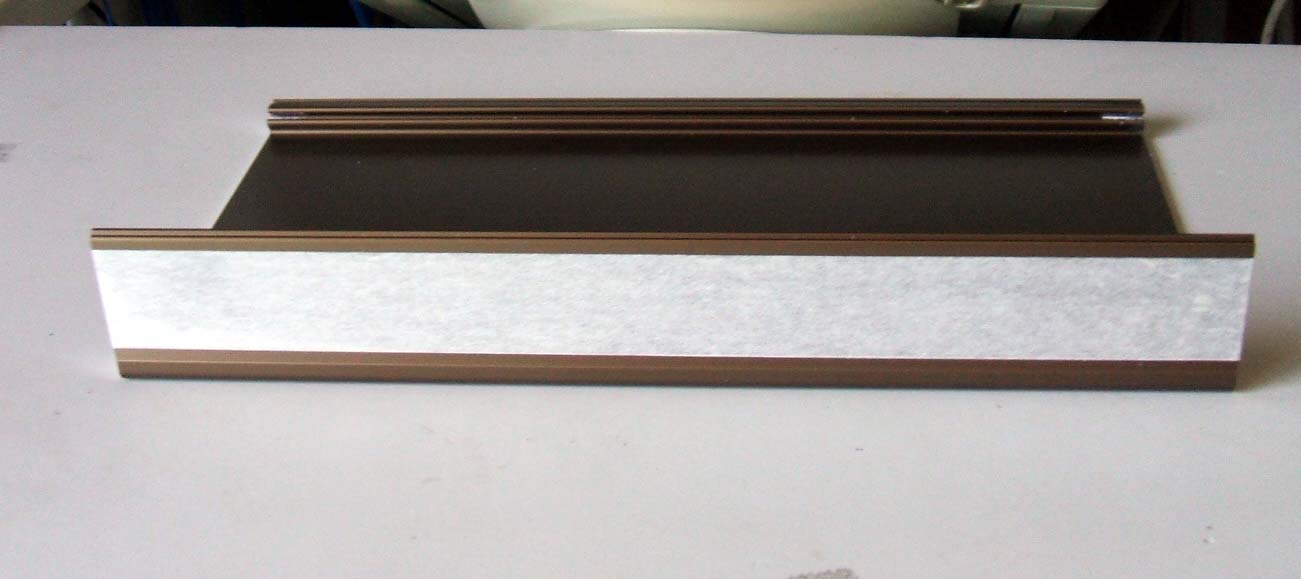

「マスキングテープ」を張り、真ん中にライン線を入れます。コネクタをつける位置に記しをつけます。
真ん中に線を入れるとき注意したいのは、上の部分になるケースをつけてから真ん中のラインを引く事です。




好きな位置で構わないのですが、自分はこのように決めています。

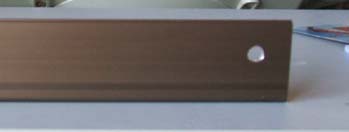

前面のスイッチ用の穴です。

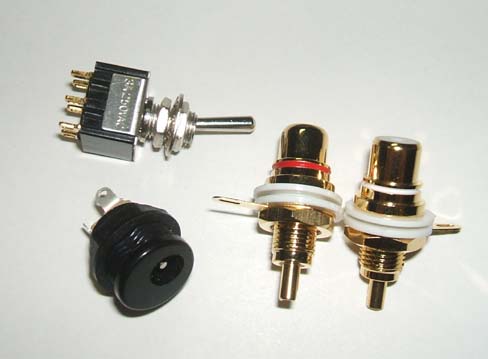

取り付ける部品です。全部秋月電子・・・

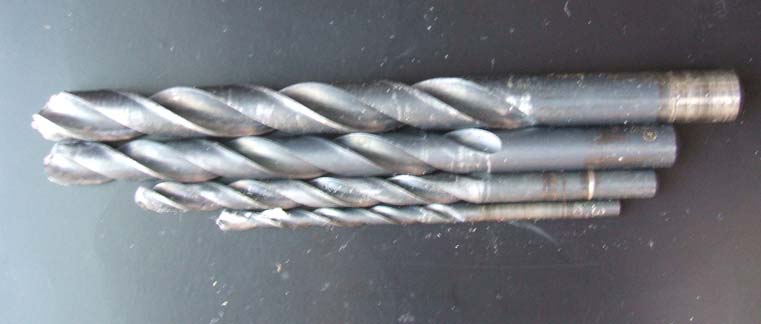

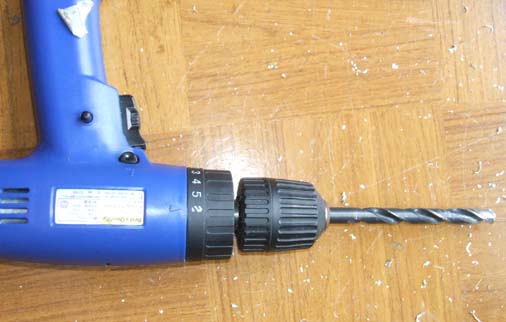

使用する工具は、ドリル（３．５ｍｍ／６．５ｍｍ／８．０ｍｍ／９．５）

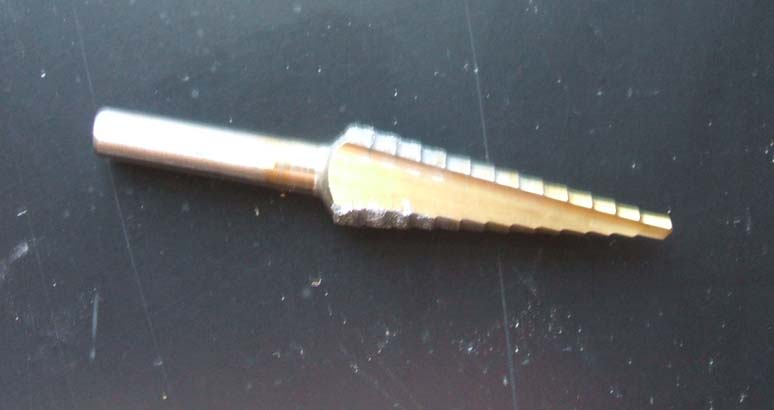

ＤＣジャックは１２．５ｍｍの穴を開けるので、写真のような工具を使用します。（名前わすれて・・・）

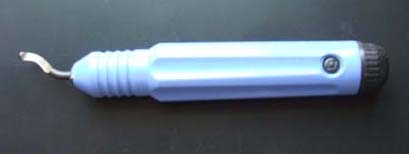

バリが出るので取る道具です。

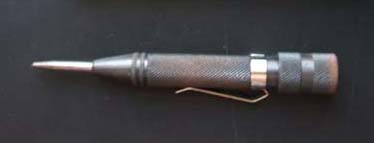

穴を開ける時ズレないようにする為の窪みをつけるポンチです。


まずは、ポンチでくぼみをつけてください。


必要な穴の大きさは、ＲＣＡが9.5mm、スイッチが6.5mm、ＤＣジャックが１２．５ｍｍです。

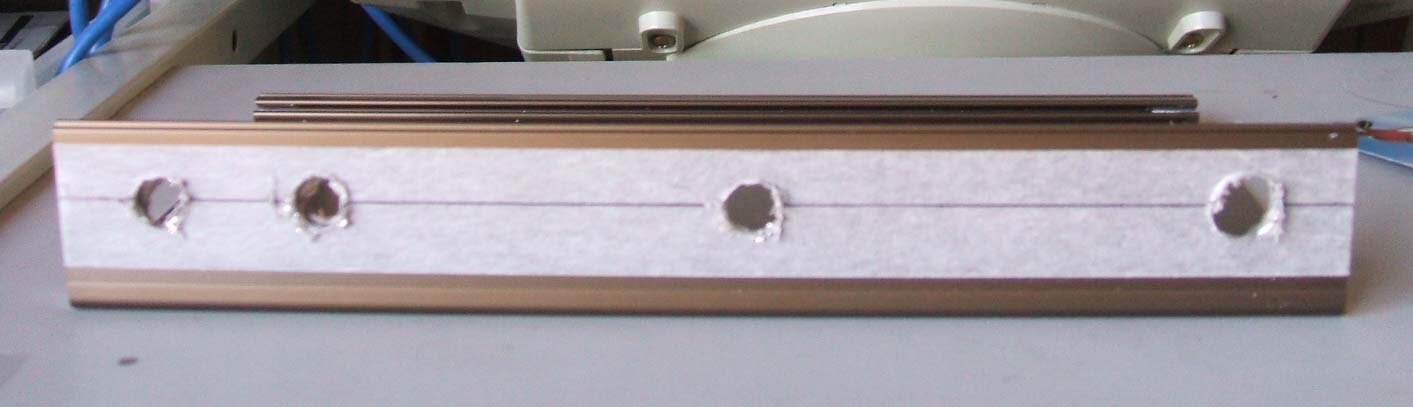

いきなり必要な大きさにあけるのではなく、最初3.5mm->6.5mm->8.0mmとすこしずつ大きくしていってください。

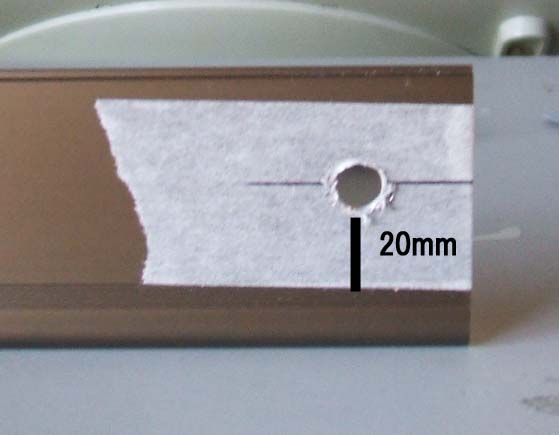

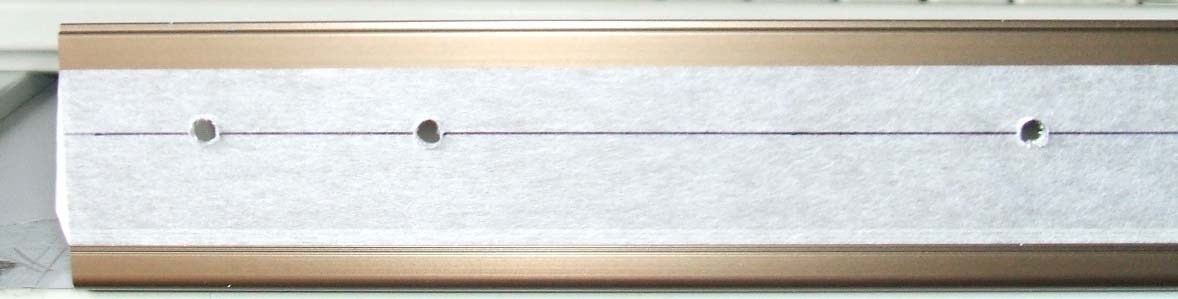

スイッチの部分

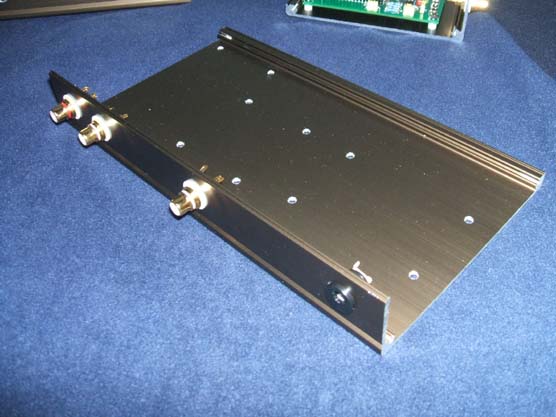

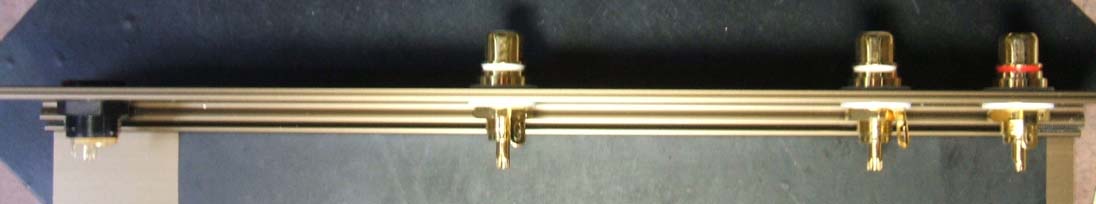

マスキングテープをはずして、バリの処理を行ったあと、コネクタをつけてください。

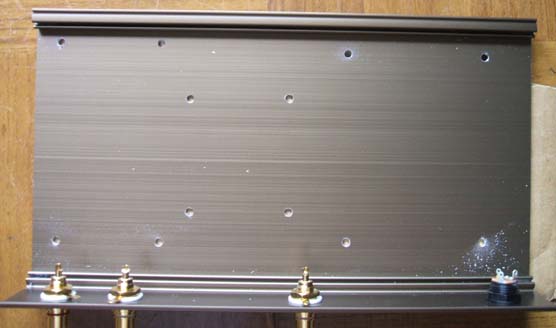

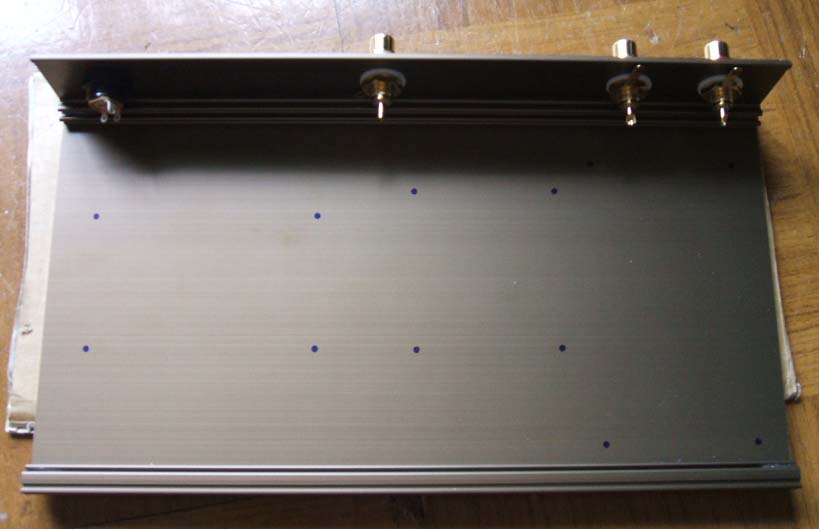

基板を取り付ける位置を決めたいので、基板をおいてください。穴の部分に油性ペンでしるしをつけてください。

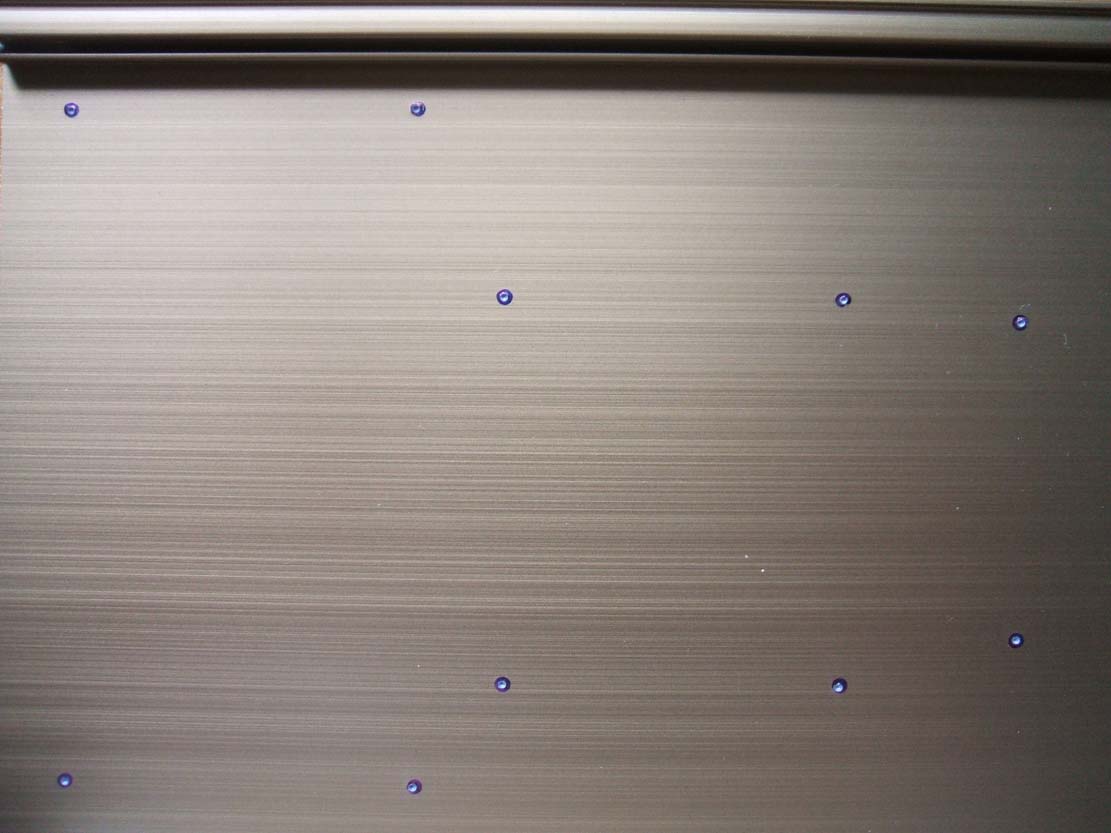

ポンチで窪みを付けます。


３．５mmのドリルで穴をあけてください。


バリ取りは、９．５mmのドリルを使って処理を行うと簡単です。

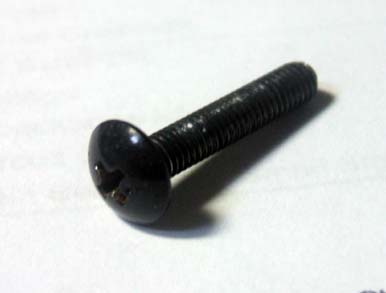

基板を固定するネジはトラスネジを使用します。長さは１５mmです。

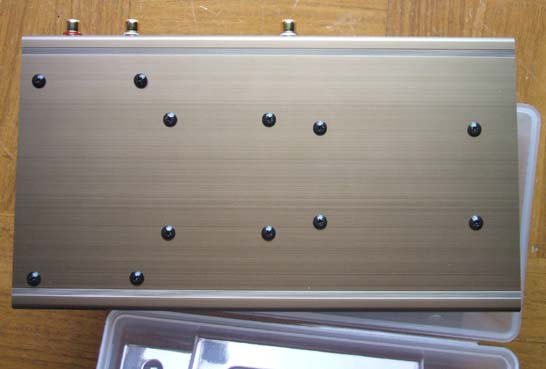

裏返してネジを挿します。

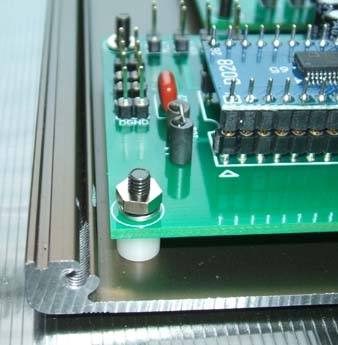

ケースと基板の間にはスペーサー（ジュラコン）を入れます。
写真の物は、ビスが３Φ用高さ５mm。



ナット、ワッシャで固定します。

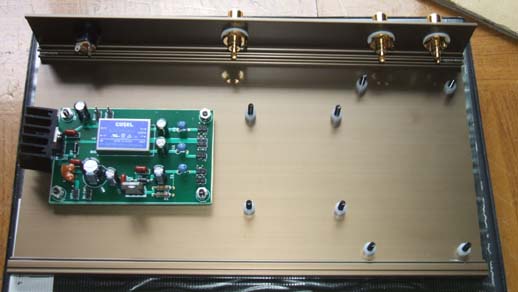

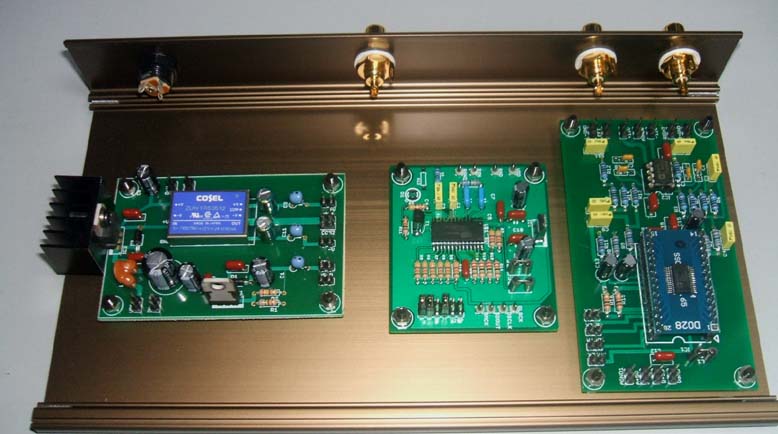

電源、ＤＡＩ、ＤＡＣ　の３枚の基板をつけます。

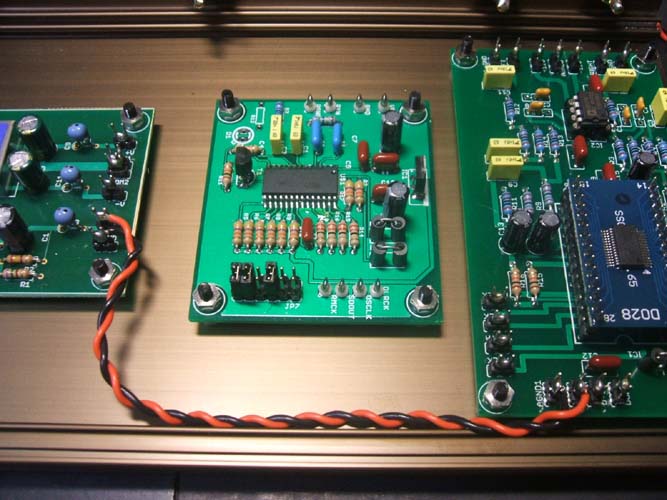

ＤＡＣ用アナログ＋５Ｖをつけます。

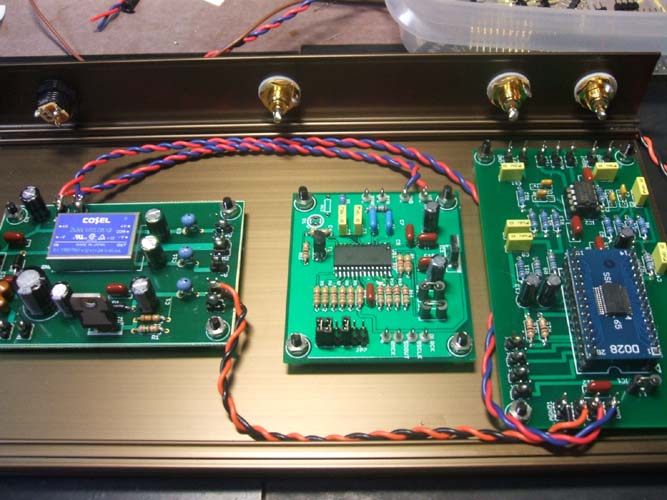

ＤＡＣのデジタル＋５Ｖ、ＤＡＩ電源を接続します。

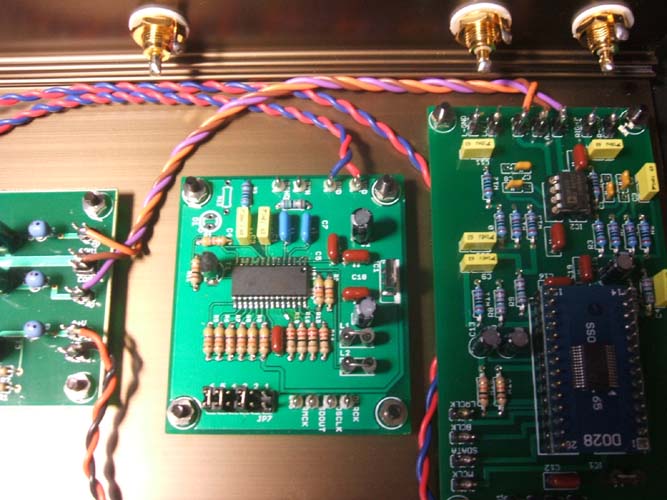

ＤＡＣのＯＰＡＭＰ用電源±１２Ｖを接続します。


デジタル信号線を接続します。

ＤＡＩ側　　　　　　　　　　ＤＡＣ側
ＯＬＲＣＫ　------＞　ＬＲＣＬＫ
ＯＳＣＬＫ　------＞　ＢＣＬＫ
ＳＤＯＵＴ　------＞　ＳＤＡＴＡ
　ＲＭＣＫ ------＞　ＭＣＬＫ

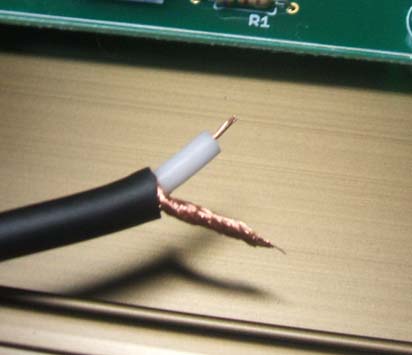

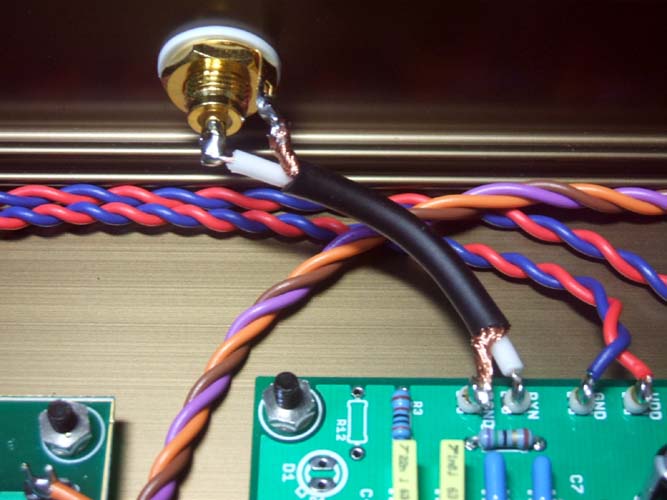

機器からのデジタル信号を受け取るコネクタの同軸ケーブルを接続します。

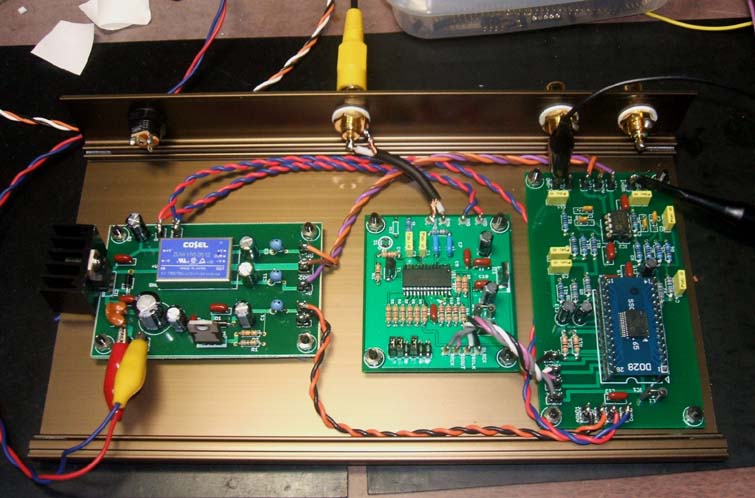

ここで、電源を入れて動作テストを行った方が後々無難です。

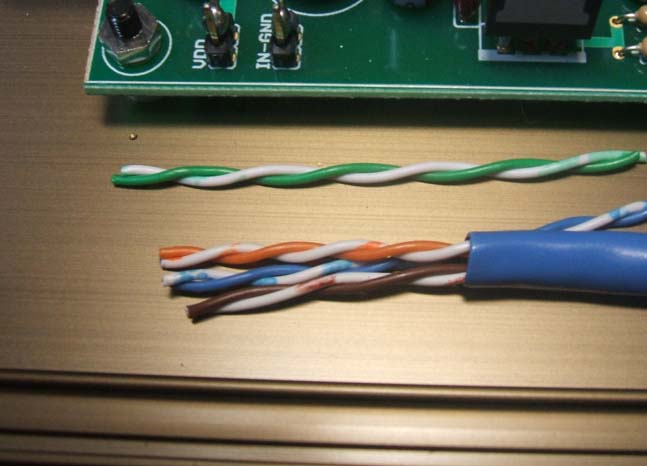

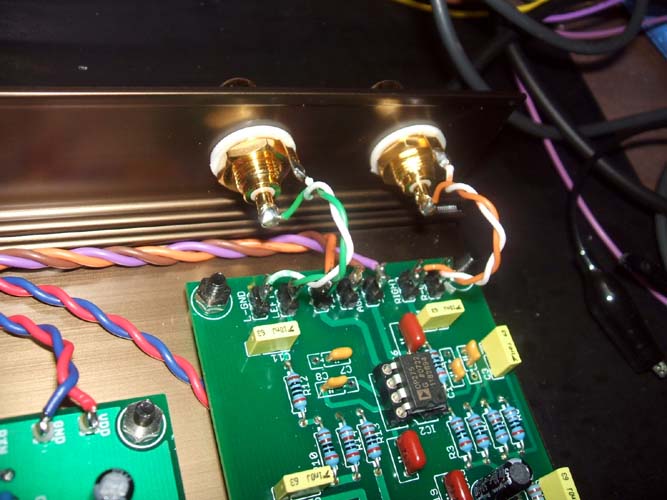

ＤＡＣ基板と音声用コネクタはＬＡＮ線を使用します。

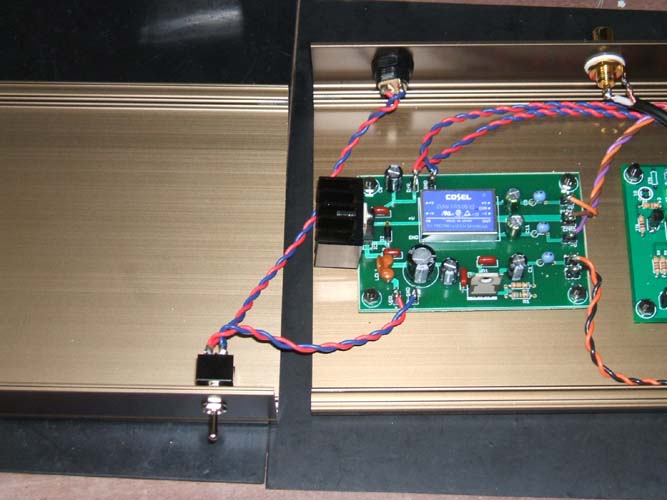

ＤＣジャックからスイッチ、電源基板までを接続します。

あとはフタを閉めて完成です。
